FA-505

オプション

リモートコントロールユニット

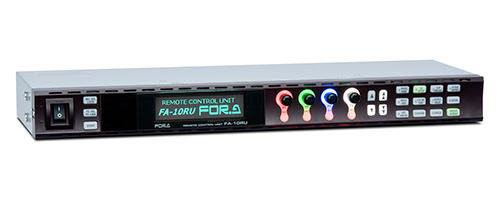

FA-10RU : リモートコントロールユニット

FA-505のほぼ全機能について遠隔操作が可能なリモートコントロールユニット。FA-10RU 1台からは最大100台のFA-505をコントロール可能です。また、1台のFA-505に対し最大5台(FA-10DCCRU、FA-505GUIを含む)からの同時制御が可能です。

FA-10DCCRU : カラーコレクタ専用リモートコントロールユニット

FA-505のカラーコレクタ機能について遠隔操作が可能なリモートコントロールユニット。1台のFA-505に対し最大5台(FA-10RU、FA-505GUIを含む)からの同時制御が可能です。

外部リモートパネル

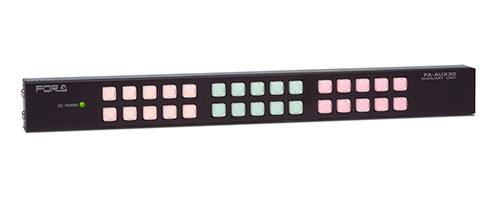

FA-AUX30 : 外部リモートパネル

FA-505、およびリモートコントロールユニットFA-10RU、FA-10DCCRUのGPIを制御可能なユニット。30ボタンに対し使用頻度の高いファンクションを登録し、ワンタッチで呼び出すことが可能です。

リモートコントロールユニット・外部リモートパネル接続例

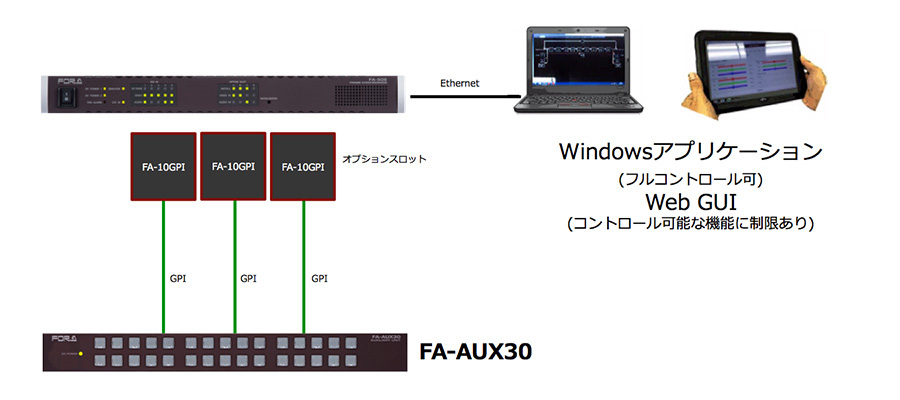

  • 単体での利用の場合1

    オプションカードFA-10GPIを3枚挿入することでFA-AUX30を接続可能。FA-AUX30を用いれば、各種操作へのショートカットを提供。

    • ルータのクロスポイント制御
    • カラコレ機能へのショートカットなど

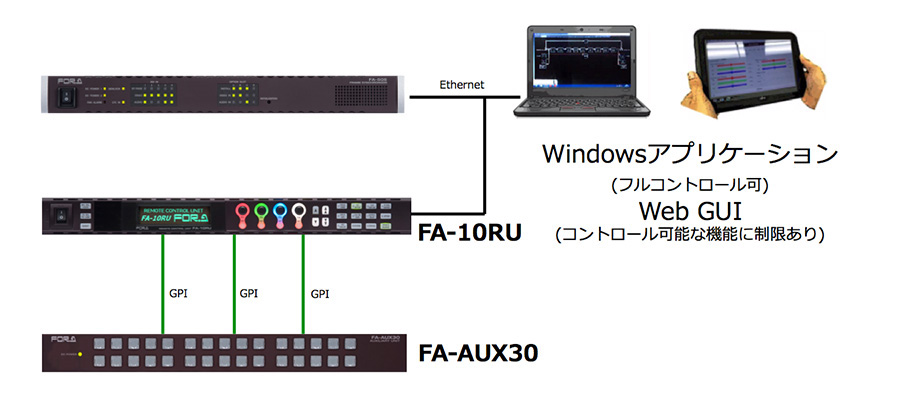

  • 単体での利用の場合2

    リモートコントロールパネルFA-10RUを用いることで各種操作が可能。FA-AUX30を用いれば、各種操作へのショートカットを提供。

    • ルータのクロスポイント制御
    • カラコレ機能へのショートカットなど

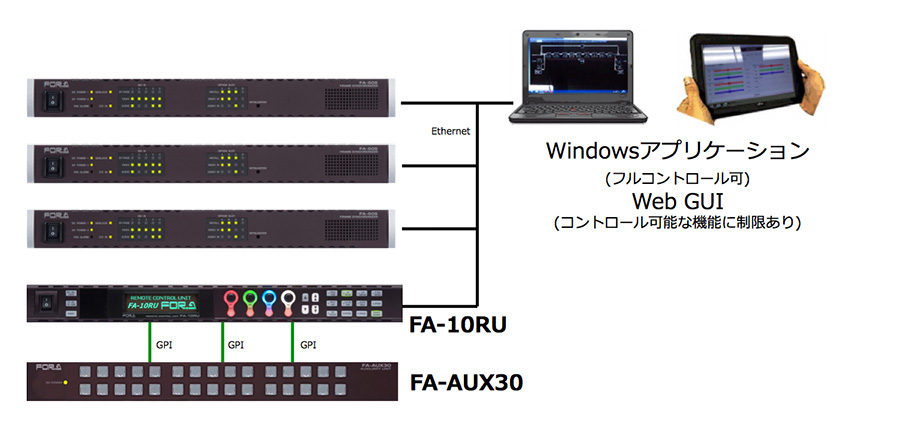

  • 複数台での利用の場合1

    リモートコントロールパネルFA-10RUを用いることで複数台の制御が可能。FA-AUX30を用いれば、各種操作へのショートカットを提供。

    • 各機器のルータのクロスポイント制御
    • 各機器のカラコレ機能へのショートカットなど

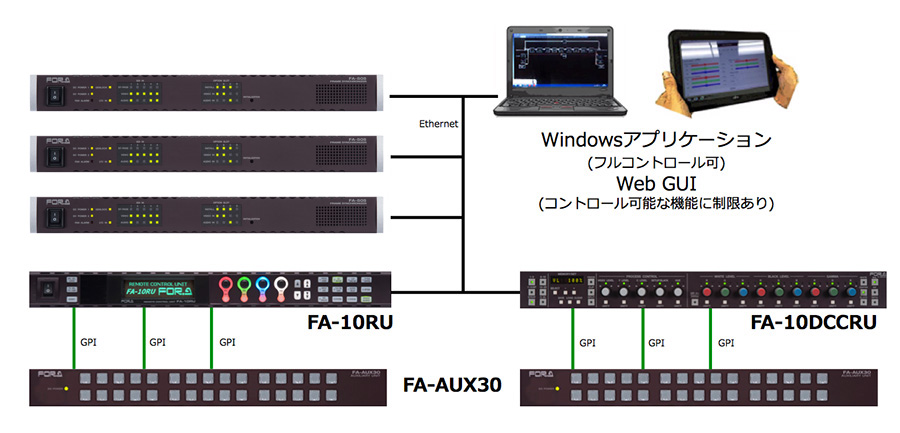

  • 複数台での利用の場合2

    リモートコントロールパネルFA-10RUを用いることで複数台の制御が可能。FA-AUX30を用いれば、各種操作へのショートカットを提供。

    • 各機器のルータのクロスポイント制御
    • 各機器のカラコレ機能へのショートカットなど

オプションスロット用オプション

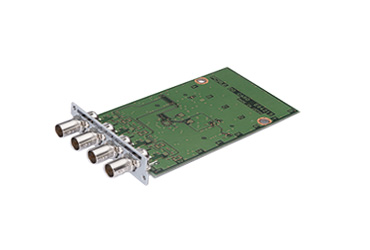

  • FA-10DO:SDI出力増設オプション

    1枚で2系統2分配のビデオ出力が可能。オプションスロットに最大4スロットまで実装可能です。

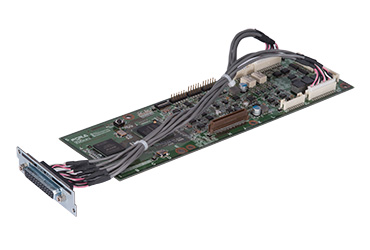

  • FA-10AES-BL:デジタルオーディオ入出力増設オプション

    1枚で各4系統(8チャネル)の平衡オーディオ入出力が可能。オプションスロットに最大4スロットまで実装可能です。

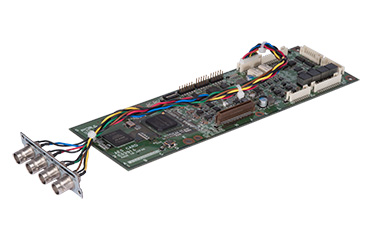

  • FA-10AES-UBL:デジタルオーディオ入出力増設オプション

    1枚で各4系統(8チャネル)の不平衡オーディオ入出力が可能 (入出力は切り替えにより、4入力4出力/8入力/8出力の設定が可能)。オプションスロットに最大4スロットまで実装可能です。

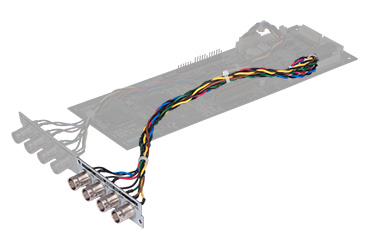

  • FA-10AES-UBLC:FA-10AES-UBL用拡張オプション

    FA-10AES-UBLに対し本オプションを実装することにより、16チャネル(8入力8出力)の構成が可能。FA-10AES-UBLの右隣のオプションスロットにのみ実装可能です。

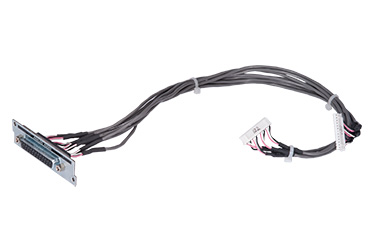

  • FA-10ANA-AUD:アナログオーディオ入出力増設オプション

    4チャネルの平衡/不平衡オーディオ入出力が可能。入力にはヘッドアンプ、ファンタム電源も搭載しています。オプションスロットDにのみ実装可能です。

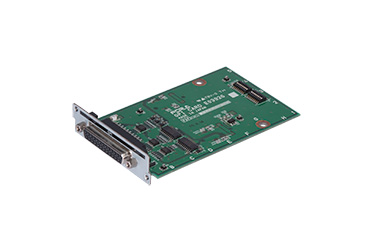

  • FA-10GPI:GPI入出力増設オプション

    本体に対しFA-AUX30を直接接続する場合やシステム構築時のGPI制御に活用可能。オプションスロットに最大4スロットまで実装可能です。
