IPゲートウェイ

USF-10IPシリーズ

IP方式間、IP/SDI間の変換を実現するIPゲートウェイ

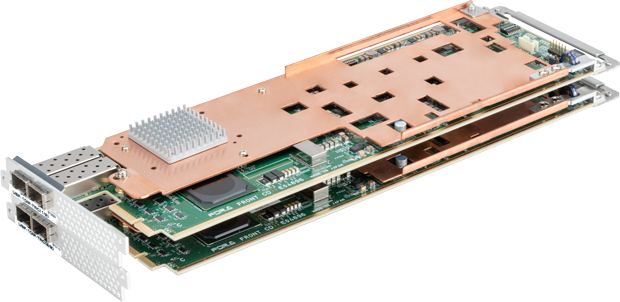

ユニバーサルシステムフレームUSF-212AS/212BSに実装可能なVideo over IP対応モジュール。映像、音声信号、アンシラリーデータをIP方式間(SMPTE ST 2022-6/SMPTE ST 2110、SMPTE ST 2022-8/SMPTE ST 2110)やIP/SDI間で変換。USF-10IP-TRC/10IP-TRC-FSは10GbE(SFP+) を4ポート、USF-10IPSDI6-FS/10IPSDI12-FSは2ポート搭載し、Hitless 2重化に対応。

  • 詳しくは販売代理店へお問い合わせください。

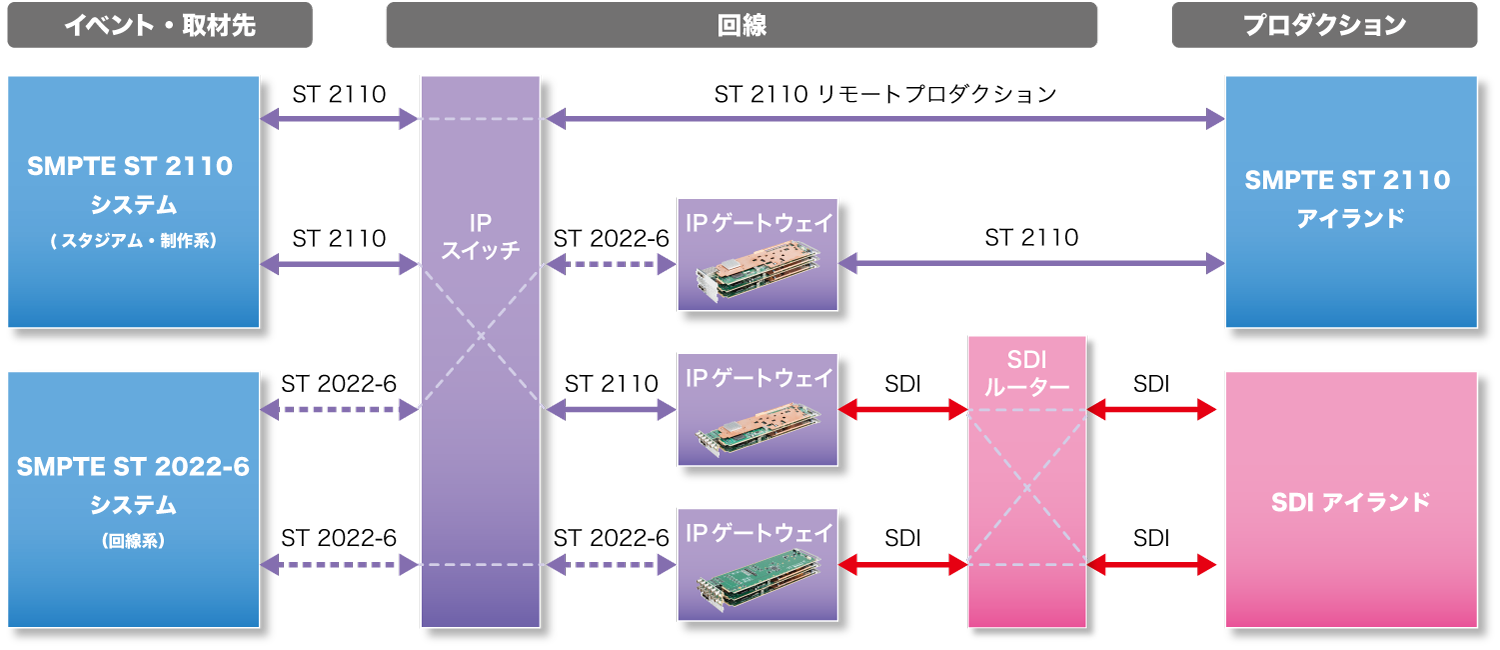

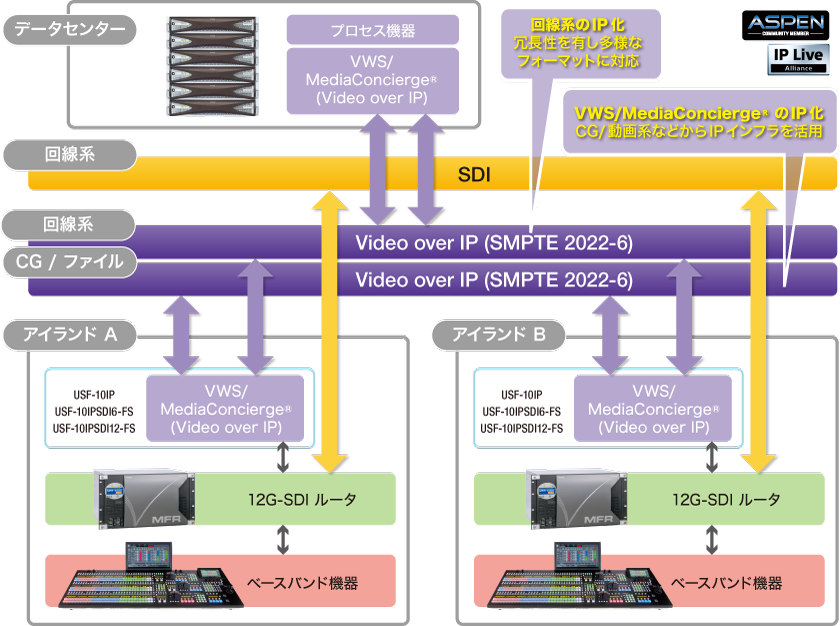

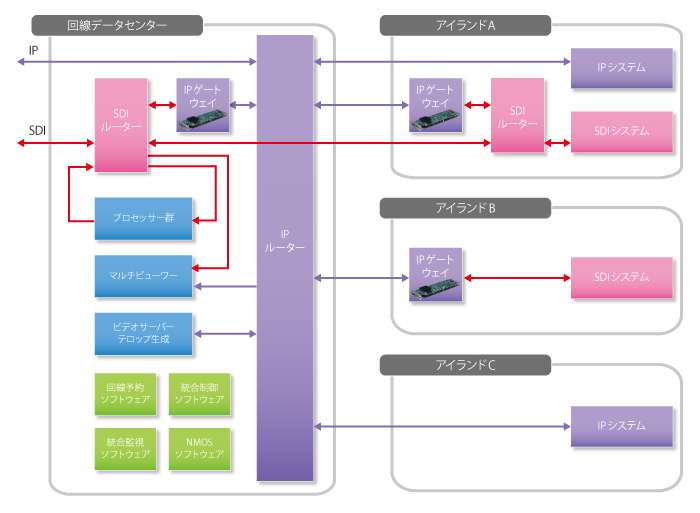

ベースバンド/IP混在システムの構築に最適

IP方式は回線系ではSMPTE ST 2022-6が多く利用され、制作系ではSMPTE ST 2110が多く利用されています。これからの制作環境では、ベースバンドとIP、更にはSMPTE ST 2022-6とSMPTE ST 2110が混在するケースが想定され、各種規格を相互に変換し、必要な場所に必要な方式で出力することが求められます。USF-10IPシリーズはIPとベースバンドおよびIP方式間の相互変換を提供し、各種規格が混在するシステムの構築をサポートします。


モジュールラインアップ

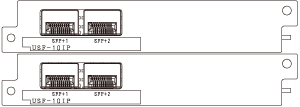

USF-10IP-TRC
(SMPTE ST 2022-8 ↔ SMPTE ST 2110変換モデル)

  • 対応IPフォーマット:SMPTE ST 2022-8、SMPTE ST 2110
  • IP同期:PTP(SMPTE ST 2059)
  • 10GbE(SFP+) 4 ポート搭載。
    Hitless 2重化対応(SMPTE ST 2022-7)
  • 制御:Web GUI、NMOS(IS-04/05 In-band制御)
  • 本モジュールはUSF-212BSのみに実装可能(2スロット使用)
    フレームの最大搭載数は5枚


USF-10IP-TRC-FS
(SMPTE ST 2022-6 ↔ SMPTE ST 2110変換モデル)

  • 対応IPフォーマット:SMPTE ST 2022-6、SMPTE ST 2110
  • IP同期:PTP(SMPTE ST 2059)。
    SMPTE ST 2022-6受信データをPTP同期するためのフレームシンクロナイザー機能搭載
  • 10GbE(SFP+) 4 ポート搭載。Hitless 2重化対応(SMPTE ST 2022-7)
  • 制御:Web GUI、NMOS(IS-04/05 In-band制御)
  • 本モジュールはUSF-212BSのみに実装可能(3スロット使用)
    フレームの最大搭載数は3枚

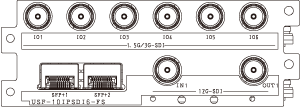

USF-10IPSDI6-FS
(IP ↔ SDI伝送方式変換モデル)

  • 対応IPフォーマット:SMPTE ST 2022-6/8、SMPTE ST 2110。切替にて使用可能(混在使用はできません)
  • IP同期:PTP(SMPTE ST 2059)
  • フレームシンクロナイザー機能搭載。
    PTPから生成する同期信号、外部BB入力を選択
  • 10GbE(SFP+) 2 ポート搭載。
    Hitless 2重化対応(SMPTE ST 2022-7)
  • 対応ビデオフォーマット:
    1080/59.94p、1080/50p、1080/59.94i、1080/50i
  • 計6ストリームの同時変換が可能。
    3G-SDI時:3入力3出力に対応
    HD-SDI時:最大6入力、または6出力、または3入力/3出力に対応
  • 映像圧縮コーデックモジュールUSF-106TICO-12Gを入出力時に
    併用することにより12G-SDI信号を3G/1.5Gに圧縮して4K信号を処理可能
  • 制御:Web GUI、NMOS(IS-04/05 In-band制御)
  • 本モジュールはUSF-212AS/212BSに実装可能(2スロット使用)
    フレームの最大搭載数は5枚

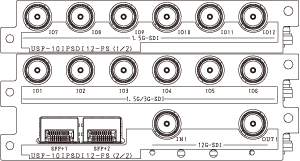

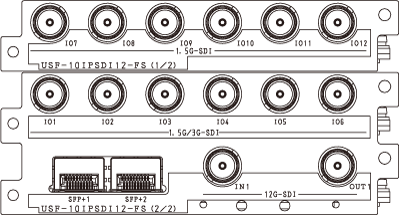

USF-10IPSDI12-FS
(IP ↔ SDI伝送方式変換モデル)

  • 対応IPフォーマット:SMPTE ST 2022-6/8、SMPTE ST 2110。切替にて使用可能(混在使用はできません)
  • IP同期:PTP(SMPTE ST 2059)
  • フレームシンクロナイザー機能搭載。
    PTPから生成する同期信号、外部BB入力を選択
  • 10GbE(SFP+) 2 ポート搭載。
    Hitless 2重化対応(SMPTE ST 2022-7)
  • 対応ビデオフォーマット:
    1080/59.94p、1080/50p、1080/59.94i、1080/50i
  • 計12ストリームの同時変換が可能。
    3G-SDI時:3入力3出力に対応
    HD-SDI時:最大6入力6出力に対応
  • 映像圧縮コーデックモジュールUSF-106TICO-12Gを入出力時に
    併用することにより12G-SDI 信号を3G/1.5Gに圧縮して4K信号を処理可能
  • 制御:Web GUI、NMOS(IS-04/05 In-band制御)
  • 本モジュールはUSF-212AS/212BSに実装可能(3スロット使用)
    フレームの最大搭載数は3枚
