システム構築コストにも配慮した、
コンパクトなユニバーサルフレームシリーズ。
豊富なモジュールのラインアップにより、
環境に最適なシステム構築をサポートします。
主な特長

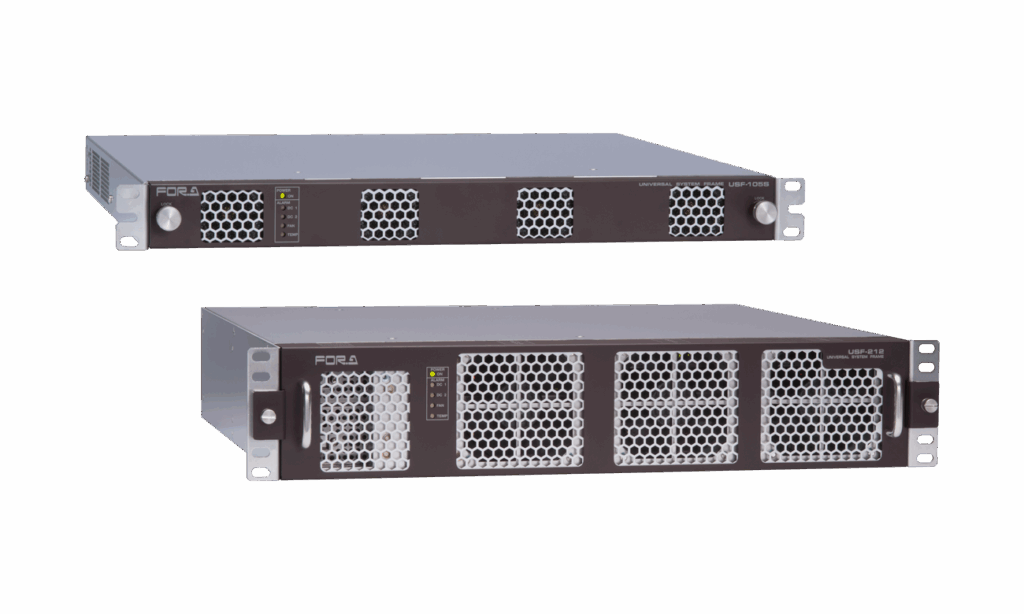

- フレームラインアップ
- USF-105AS/105S*1：最大5枚のUSFモジュールを搭載
- USF-212AS/212BS/212S*1：最大12枚のUSFモジュールを搭載
*1 USF-105S/212Sは在庫限りの製品となります。在庫状況についてはお問い合わせください。 - 電源ユニット、USFモジュールは前面からホットスワップ可能
- ビデオとIPとの融合を目指した最新設計
- GENLOCK（BBまたは3値シンク）入力用コネクターを1系統(USF-105AS/105S)、2系統(USF-212AS/212BS/212S)装備
- イーサネットHUB内蔵により、WEB GUIからの各モジュールの設定が可能
- SNMPによるフレームの稼働状態監視が可能
対応モジュールリスト
表内は搭載可能モジュール数( 最大) です。搭載するモジュールの組み合わせにより、搭載可能モジュール数は減少する場合があります。詳細はお問い合わせください。各モジュールについての詳細は、下記製品名をクリックするか、カタログをご確認ください。
| モジュール/フレーム | USF-212BS | USF-212AS | USF-212S*2 | USF-105AS | USF-105S*2 |
|---|---|---|---|---|---|
| USF-10IP-TRC IPゲートウェイ |
5 | ー | ー | ー | ー |
| USF-10IPSDI6-FS IPゲートウェイ |
5 | 5 | ー | ー | ー |
| USF-10IPSDI12-FS IPゲートウェイ |
3 | 3 | ー | ー | ー |
| USF-106TICO-12G TICOコーデックモジュール |
6 | 6 | ー | 2 | ー |
| USF-1043VTG-LI 3G/HD対応ビデオタイマー |
6 | 6 | 6 | 2 | 2 |
| USF-1043SS 3G/HD対応スチルストア |
6 | 6 | 6 | 2 | 2 |
| USF-1043FS 3G/HD/SD対応フレームシンクロナイザー |
12 | 12 | 12 | 5 | 5 |
| USF-105FS-12G 12G対応フレームシンクロナイザー |
12 | 12 | ー | 3 | ー |
| USF-106UDC-12G 12G対応4Kアップ/ダウンコンバーター |
6 | 6 | ー | 2 | ー |
| USF-1044UDC*2 4K アップ/ダウンコンバーター |
6 | 6 | 6 | 2 | 2 |
| USF-106DC-12G 12G対応4Kダウンコンバーター |
6 | 6 | ー | 2 | ー |
| USF-111DDA-12G 12G対応デジタルビデオ分配器 |
6 | 6 | ー | 2 | ー |
| USF-105DDA-12G 12G対応デジタルビデオ分配器 |
12 | 12 | ー | 5 | ー |
| USF-1053DDA 3G/HD/SD対応デジタルビデオ分配器 |
12 | 12 | 12 | 5 | 5 |
| USF-1043VM 3G/HD/SD対応デジタルビデオ分配器 |
12 | 12 | 12 | 5 | 5 |
| USF-1100VEA アナログビデオ分配器 |
6 | 6 | 6 | 2 | 2 |
| USF-1040VEA アナログビデオ分配器 |
12 | 12 | 12 | 5 | 5 |
| USF-105DADA デジタルオーディオ分配器 |
12 | 12 | 12 | 5 | 5 |
| USF-108ADA アナログオーディオ分配器 |
12 | 12 | 12 | 5 | 5 |
| USF-204ADAC デジタル→アナログオーディオ変換器 |
12 | 12 | 12 | 5 | 5 |
| USF-402AADC アナログ→デジタルオーディオ変換器 |
12 | 12 | 12 | 5 | 5 |
| USF-101MDX4-12G 12G対応4Kオーディオマルチ/デマルチプレクサー |
6 | 6 | ー | 2 | ー |
| USF-101MDX8-12G 12G対応4Kオーディオマルチ/デマルチプレクサー |
6 | 6 | ー | 2 | ー |
| USF-1013MUX 3G/HD/SD対応デジタルオーディオマルチプレクサー |
12 | 12 | 12 | 5 | 5 |
| USF-1013DEMUX 3G/HD/SD対応デジタルオーディオデマルチプレクサー |
12 | 12 | 12 | 5 | 5 |
| USF-80SDICS*3 SDIチェンジオーバースイッチャー |
12 | 12 | 12 | 5 | 5 |
*2 USF-105S/212S/1044UDCは在庫限りの製品となります。在庫状況についてはお問い合わせください。
*3 USF-80SDICSはUSF Web GUIには対応しておりません。 USF Web GUIでは装着状態、バージョン確認ができません。
