5年間修理無償保証

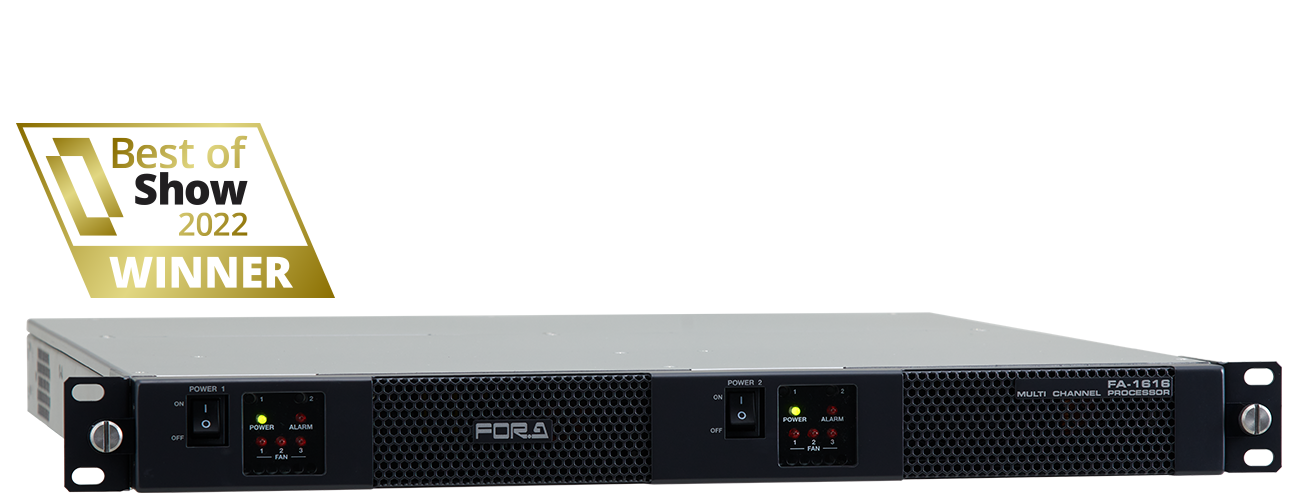

マルチチャンネルプロセッサー

FA-1616
シリーズ

希望小売価格：2,800,000円(税別)〜

※ 記載内容は、2025年6月現在のものです。記載された内容は、予告なく変更される場合があります。


運用に合わせたシステム構築がソフトウェアベースで
可能となるソフトウェアデファインドを実現

映像制作環境に必要な機能を1RU サイズのコンパクトな筐体に搭載し、多彩なインターフェースに対応したマルチチャンネルプロセッサー。 2K および4K に対応したフレームシンクロナイザーとしての基本機能に加え、カラーコレクター、ビデオプロセスアンプ、オーディオリマップ、タイムコードジェネレーターなどの機能を搭載。ソフトウェアオプションから、２つのプロセッサーブロックに最適な機能を追加することが可能。さらにAES/EBU、Dante、MADI をはじめとした豊富なオーディオ/GPI インターフェース基板から、必要なものだけを選択し追加していくことで、無駄なコストをかけることなく、最適なシステムを構築できます。また、MoIP 対応インターフェース基板を追加することで、IP 方式とベースバンド及びIP 方式間の相互変換（SMPTE ST 2022-6 ↔ SMPTE ST 2110）が可能。MoIP/SDI ゲートウェイとしても活用いただけます。


ラインアップ

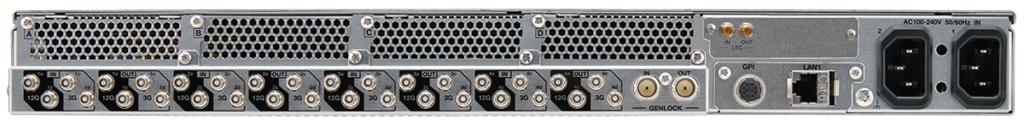

FA-1616HB-12G

  • 12G-SDI*1対応 16入力/16出力モデル
  • HD-BNCコネクターを32個搭載
    入力: 75Ω HD-BNC x 16（12G/6G/3G/HD-SDI x 8、3G/HD-SDI x 8）
    出力: 75Ω HD-BNC x 16（12G/6G/3G/HD-SDI x 8、3G/HD-SDI x 8）
  • Media over IP対応
    オプション*2を実装することで、下記いずれかのモードを選択可能
  • FA-16MOIP
    ＜SMPTE ST 2110＞
    - 送信のみ:HD(3G)×16または4K×4
    - 受信のみ:HD(3G)×16または4K×4
    - 送受信:HD(3G)×8または4K×4
    ＜SMPTE ST 2022-6＞
    - 送受信:3G×14またはHD×14

  • FA-16MOIP + FA-16MOIP-EX
    ＜SMPTE ST 2110＞
    - 送信のみ:HD(3G)×32または4K×8
    - 受信のみ:HD(3G)×32または4K×8
    - 送受信:HD(3G)×16または4K×8
    ＜SMPTE ST 2022-6＞
    - 送受信:3G×28 または HD×28
*1 12G対応は16入出力中8入出力のみ
*2 FA-16MOIP、FA-16MOIP-EX
HD-BNC はAmphenol Corporation の商標です。

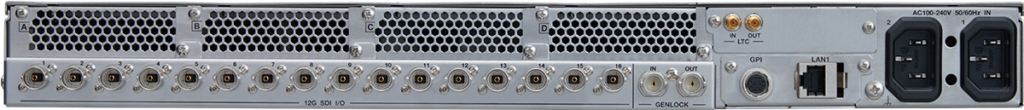

FA-1616B-12G

  • 12G-SDI 対応 16入出力モデル*1
  • 全ての端子が12G-SDI対応
  • 通常のBNCコネクターを16個搭載
    入出力*2 : 75Ω BNC x 16、12G/6G/3G/HD-SDI x 16
  • Media over IP対応
    オプション*3を実装することで、下記いずれかのモードを選択可能
  • FA-16MOIP
    ＜SMPTE ST 2110＞
    - 送信のみ:HD(3G)×16または4K×4
    - 受信のみ:HD(3G)×16または4K×4
    - 送受信:HD(3G)×8または4K×4
    ＜SMPTE ST 2022-6＞
    - 送受信:3G×14またはHD×14

  • FA-16MOIP + FA-16MOIP-EX
    ＜SMPTE ST 2110＞
    - 送信のみ:HD(3G)×32または4K×8
    - 受信のみ:HD(3G)×32または4K×8
    - 送受信:HD(3G)×16または4K×8
    ＜SMPTE ST 2022-6＞
    - 送受信:3G×28 または HD×28
*1 入力か出力かをチャンネルごとにメニューで選択
*2 入出力兼用端子
*3 FA-16MOIP、FA-16MOIP-EX

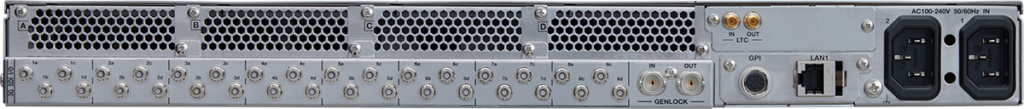

FA-1616HB-3G

  • 3G-SDI対応32入出力モデル*1
  • HD-BNCコネクターを32個搭載
    入出力*2 : 75Ω HD-BNC x 32, 3G / HD-SDI x 32
  • Media over IP対応
    オプション*3を実装することで、下記いずれかのモードを選択可能
    • FA-16MOIP
      ＜SMPTE ST 2110＞
      - 送信のみ:HD(3G)×16または4K×4
      - 受信のみ:HD(3G)×16または4K×4
      - 送受信:HD(3G)×8または4K×4
      ＜SMPTE ST 2022-6＞
      - 送受信:3G×14またはHD×14

    • FA-16MOIP + FA-16MOIP-EX
      ＜SMPTE ST 2110＞
      - 送信のみ:HD(3G)×32または4K×8
      - 受信のみ:HD(3G)×32または4K×8
      - 送受信:HD(3G)×16または4K×8
      ＜SMPTE ST 2022-6＞
      - 送受信:3G×28 または HD×28
    *1 入力か出力かをチャンネルごとにメニューで選択
    *2 入出力兼用端子
    *3 FA-16MOIP、FA-16MOIP-EX
    *HD-BNC はAmphenol Corporation の商標です。

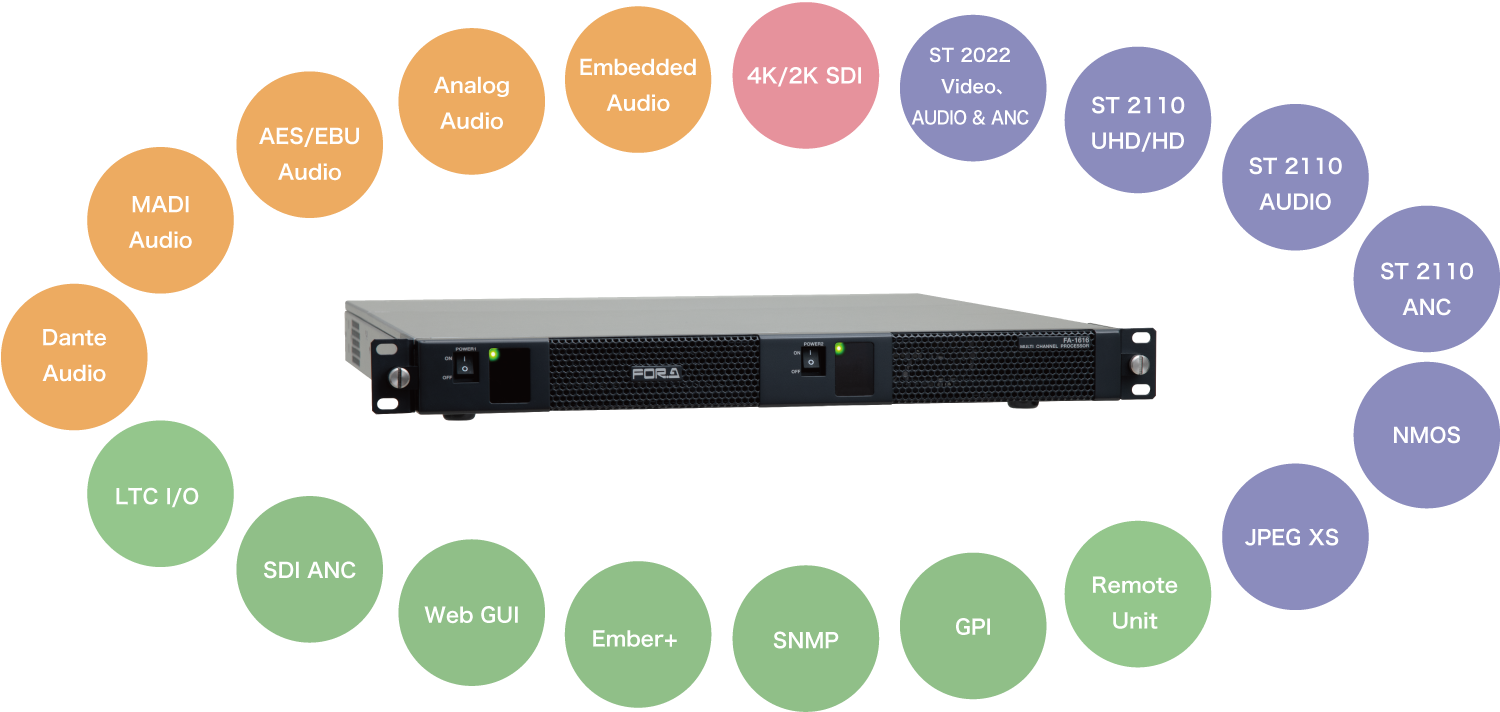

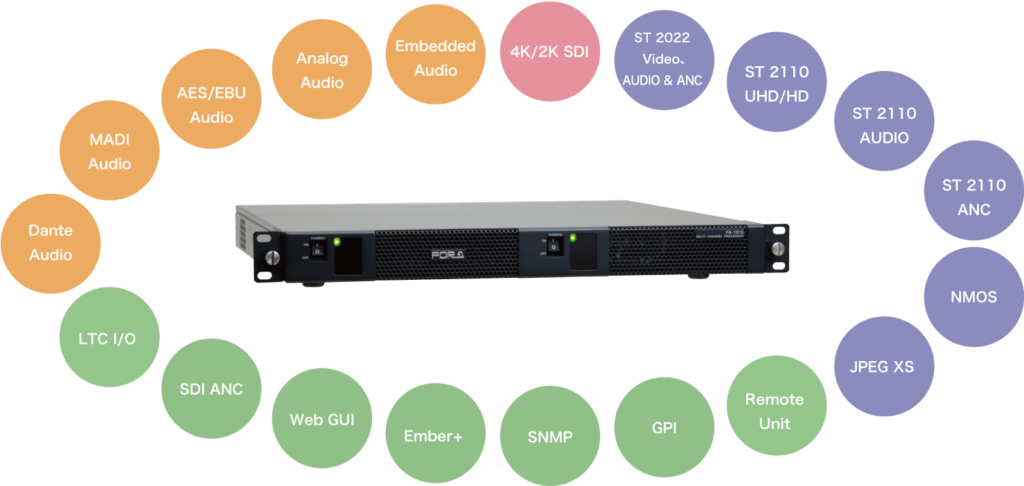

多彩なインターフェース




FA-1616 interface

豊富な機能


FA-1616 all functions

ソフトウェアデファインド

ソフトウェアデファインドにより運用に合わせたシステム構築を実現

FA-1616は2つのプロセッサーブロックを搭載。ソフトウェアデファインドアーキテクチャー採用により、必要な機能に応じて、この2つのプロセッサーブロックのコンフィグレーション切り替えが可能*1。運用に最適なオプション*2を選択してコンフィグレーションを構築することで、ハードウェアのリソースを無駄なく活用でき、多様化する映像制作の現場を柔軟にサポート。運用に合わせて切り替えできるため、必要な機能が都度変わるイベントなどの持ち出し用プロセッサーとしても活躍。
*1 ビデオプロセッサーの系統数は選択するコンフィグレーションにより増減します。詳細はお問い合わせください。
*2 オプションの種類は今後追加予定です。

プロセッサーブロックA/プロセッサーブロックB

SDIおよびMoIPに出力するビデオとオーディオを処理する2つのブロック。それぞれのプロセッサーブロックには、用途や必要な機能に応じて同じコンフィグレーション/異なるコンフィグレーションのどちらを設定することも可能。各プロセッサーブロックには、最大４つのプロセッサーをユニットを搭載。

  • 1つのビデオプロセッサーで可能な処理数
    - ビデオ：4K x 1系統、または2K x 4系統
    - オーディオ：4 x 16ch

映像処理

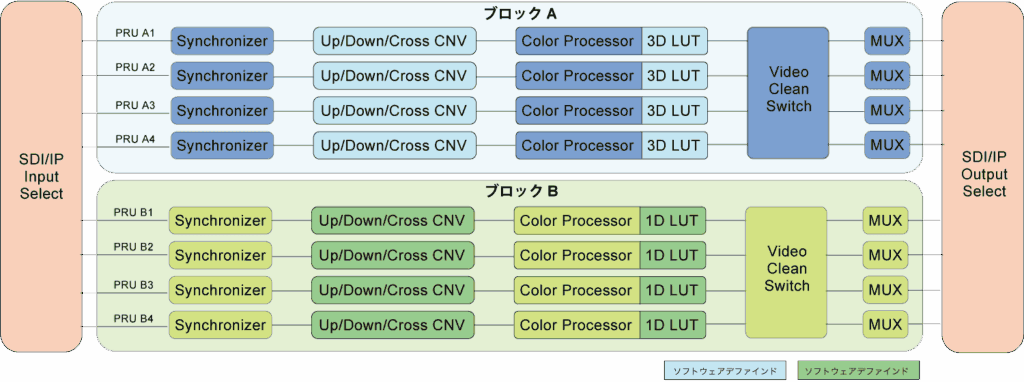

2K 信号最大32 系統、 4K 信号最大8 系統のフレームシンクロナイザー、カラーコレクター、ビデオプロセスアンプ機能を搭載。映像処理用と して２つのブロックA/B にそれぞれ、4 つのプロセッサーユニット（PRU A/B1～4）で構成。この各プロセッサーユニットにアップ/ ダウン/ クロス変換、HDR/SDR 変換、3D LUT 変換を割当てることにより柔軟な映像処理が可能。

FA-1616 video block

映像プロセッサーブロックに構成可能な機能一覧

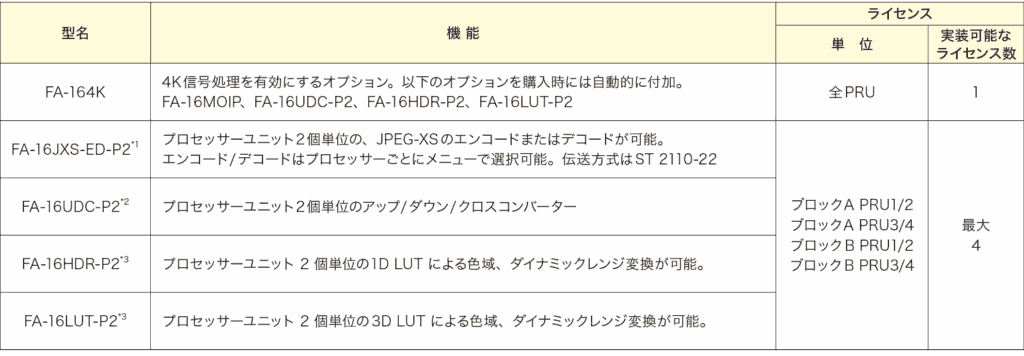

ソフトウェアオプション

*1 FA-16MOIPオプションが必要です。FA-16UDC-P2、FA-16HDR-P2、FA-16LUT-P2との同時使用はできません。
*2 FA-16UDC-P2は、PRU1つで2Kおよび4Kの変換が1系統可能。最大ライセンスを追加した場合は最大8 系統の変換が可能。
*3 FA-1616HB-3GでFA-16HDR-P2を使用する場合は制限事項があります。詳細はお問い合わせください。
*4 FA-16HDR-P2とFA-16LUT-P2を同じブロックに搭載することはできません。

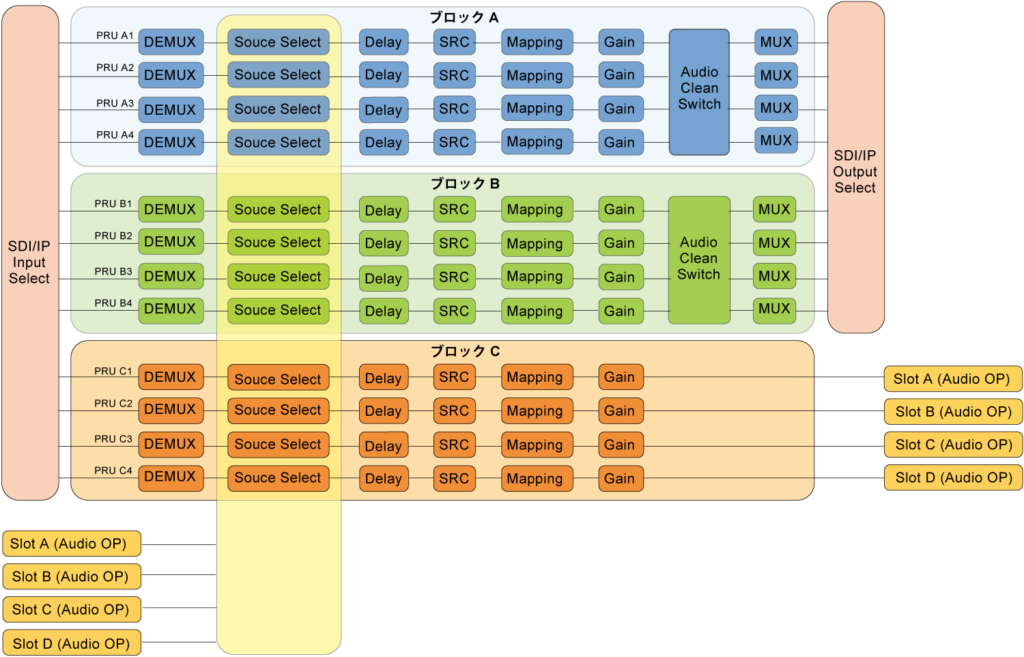

音声処理

音声処理は、SDI エンベデッド、MoIP 音声以外にオプションのDante 、MADI 、AES、アナログオーディオインターフェースからの音声信号 をブロックC の４つのプロセッサーユニット（PRU C1～4）で処理。この１つのプロセッサーユニットで最大64 チャンネルの音声処理が可能。PRU C1～4の音声をSDI/IPにエンベッドしたり、各オプションスロットA～Dに実装された音声インターフェースに出力すること が可能。
ブロックC は、オーディオオプション処理用のブロック。4 つのプロセッサーユニット(PRU C1～C4) で構成され、オプションスロットA～D に オーディオオプションが実装されることで機能。オプションスロットA～D がPRU C1～C4 に割当てられる。

FA-1616 audioblock

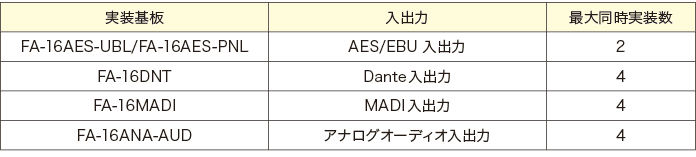

Audioオプション

音声プロセッサーブロック機能一覧

コンフィグレーション

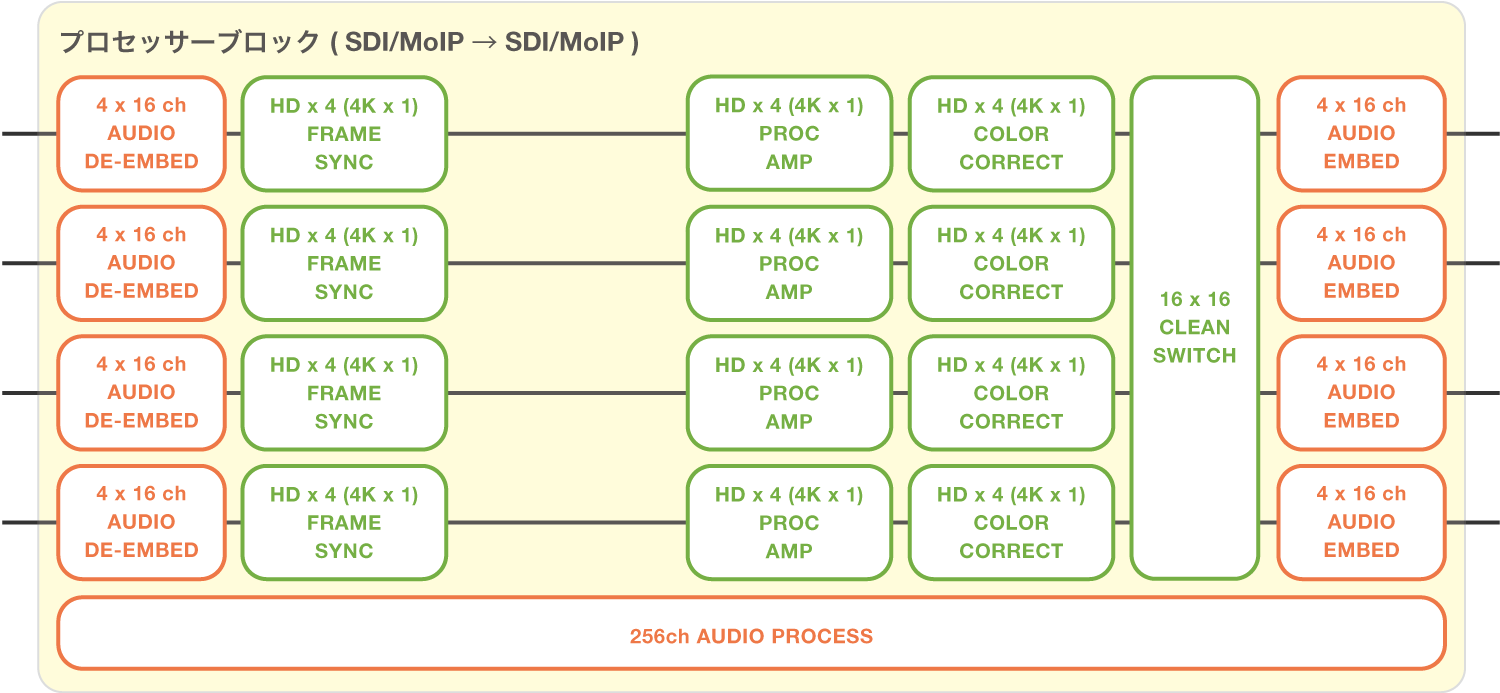

標準コンフィグレーション

標準コンフィグレーション 特長

  • １つのプロセッサーブロックに2K x 4系統（4K* x 1 系統 ）のビデオプロセッサーユニットを4つ搭載。プロセッサーブロックAとBを使用することで最大で2K x 32 系統、または4K* x 8系統のFS処理が可能。
  • MoIPオプション実装時はFS、カラーコレクター付きのSDI/IPゲートウェイとして使用可能
  • 2 つのプロセッサーブロックで合計512 チャンネルのオーディオプロセスが可能。オプション基板実装時は追加で最大256 チャンネルのオーディオプロセスが使用可能。
    * 4K対応にはオプションFA-164Kが必要

標準コンフィグレーションで使用可能な機能

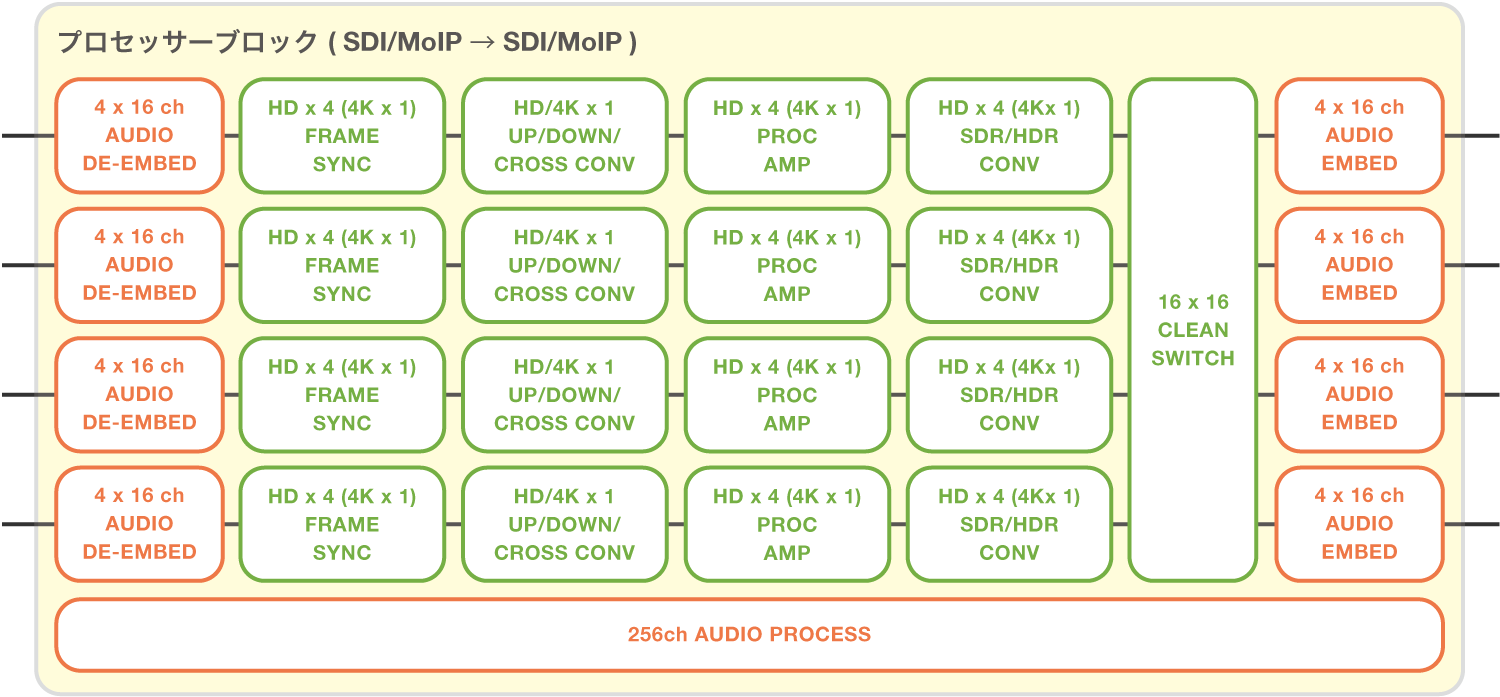

コンフィグレーション例1：アップ/ダウン/クロス変換、SDR/HDR変換

コンフィグレーション例1 特長

FA-16UDC-P2 とFA-16HDR-P2* を搭載することで、最大4系統のアップ/ダウン/クロス変換、SDR/HDR変換が可能になるコンフィグレーション

コンフィグレーション例1 必要オプション

FA-16UDC-P2：アップ/ダウン/クロス変換機能を有効化
- 1つ搭載することで、2つのプロセッサーユニットでアップ/ダウン/クロス変換が可能
- プロセッサーブロックAとBに最大で合計4つのFA-16UDC-P2を搭載可能。
FA-16HDR-P2*：SDR/HDR変換機能を有効化
- 1つ搭載することで、2つのプロセッサーでSDR/HDR変換が可能
- プロセッサーブロックAとBに最大で合計4つのFA-16HDR-p2を搭載可能。
コンバーター機能（アップ/ダウン/クロス/アスペクト変換/リサイズ等）を使用する場合、HD/4K のどちらの場合も1つのプロセッサーユニットで処理できる系統数は1系統のみとなります。
コンバーター機能を使用しない場合は、1つのプロセッサーユニットで3G/HD x 4系統または4K x 4系統のSDR/HDR変換が可能です。

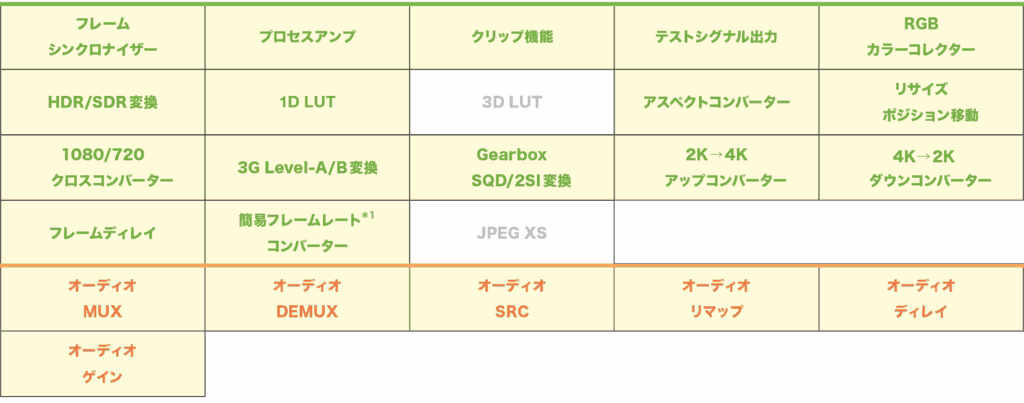

コンフィグレーション例1で使用可能な機能

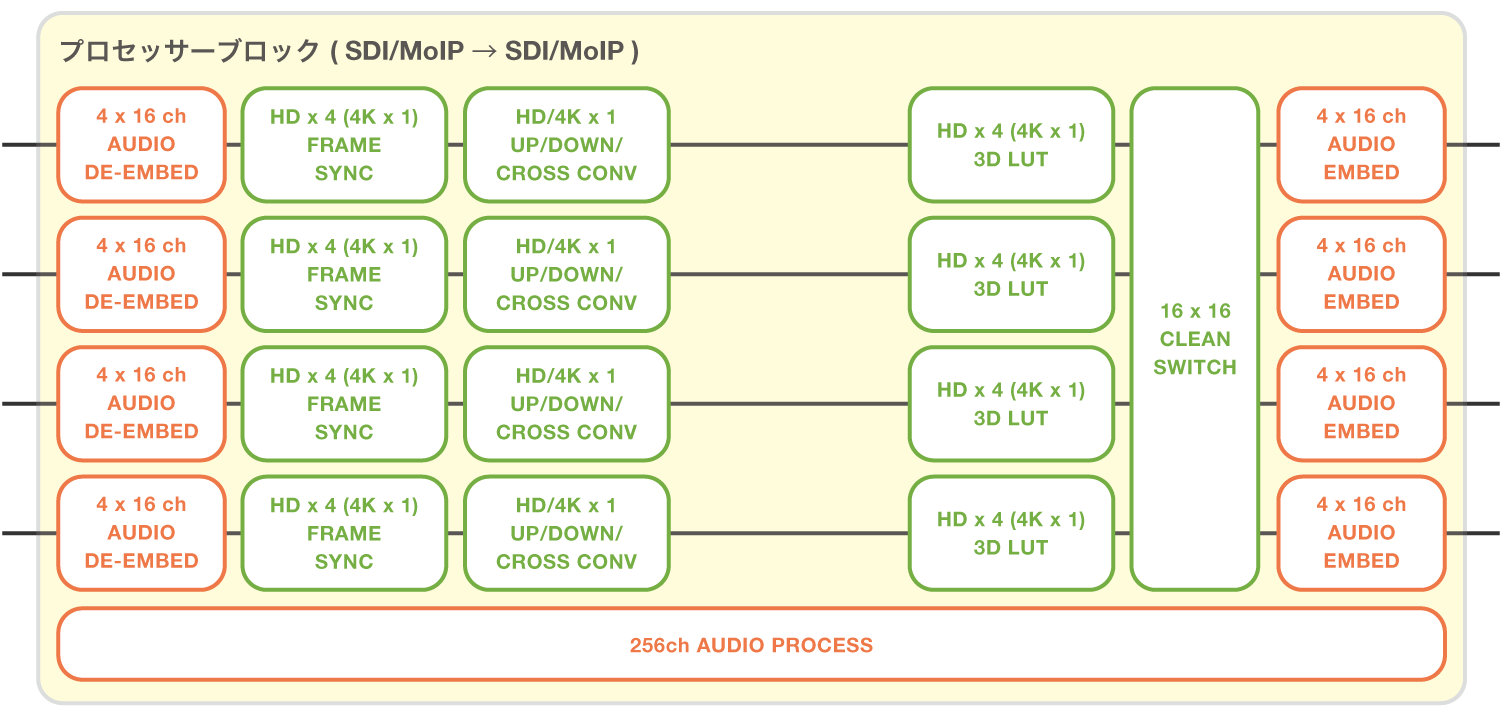

コンフィグレーション例2：アップ/ダウン/クロス変換、3D LUT変換

コンフィグレーション例2 特長

FA-16UDC-P2とFA-16LUT-P2* を搭載することで、最大4 系統のアップ/ ダウン/ クロス変換、3D LUT 変換が可能になるコンフィグレーション

コンフィグレーション例2 必要オプション

FA-16UDC-P2：アップ/ダウン/クロス変換機能を有効化
- 1つ搭載することで、2つのプロセッサーでアップ/ダウン/クロス変換が可能
- プロセッサーブロックA とB に最大で合計4 つのFA-16UDC-P2 を搭載可能。
FA-16LUT-P2：3D LUT変換機能を有効化
- 1つ搭載することで、2つのプロセッサーユニットで3D LUT変換が可能
- プロセッサーブロックA とB に最大で合計4 つのFA-16LUT-P2 を搭載可能。
コンバーター機能（アップ/ ダウン/クロス/アスペクト変換/リサイズ等）を使用する場合、HD/4K のどちらの場合も1つのプロセッサーで処理できる系統数は1系統のみとなります。
コンバーター機能を使用しない場合は、1 つのプロセッサーユニットで3G/HD x 4 系統または4K x 1 系統の3D LUT 変換が可能です。


FA-1616 Config 3

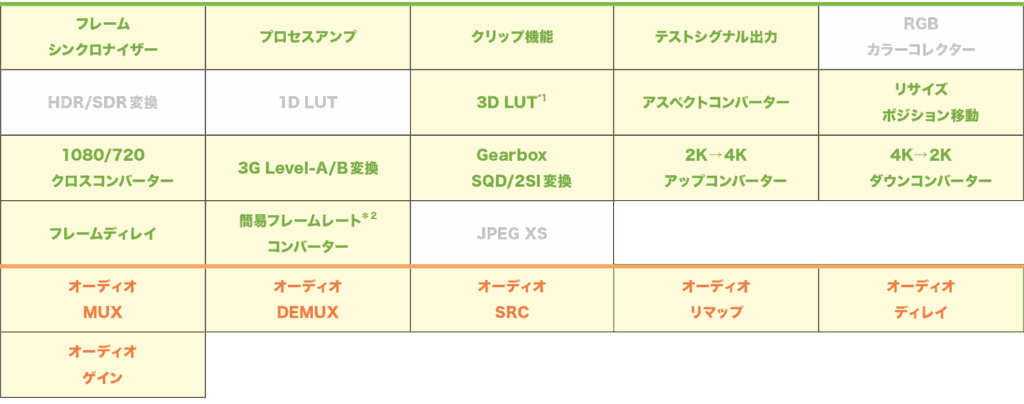

コンフィグレーション例2で使用可能な機能

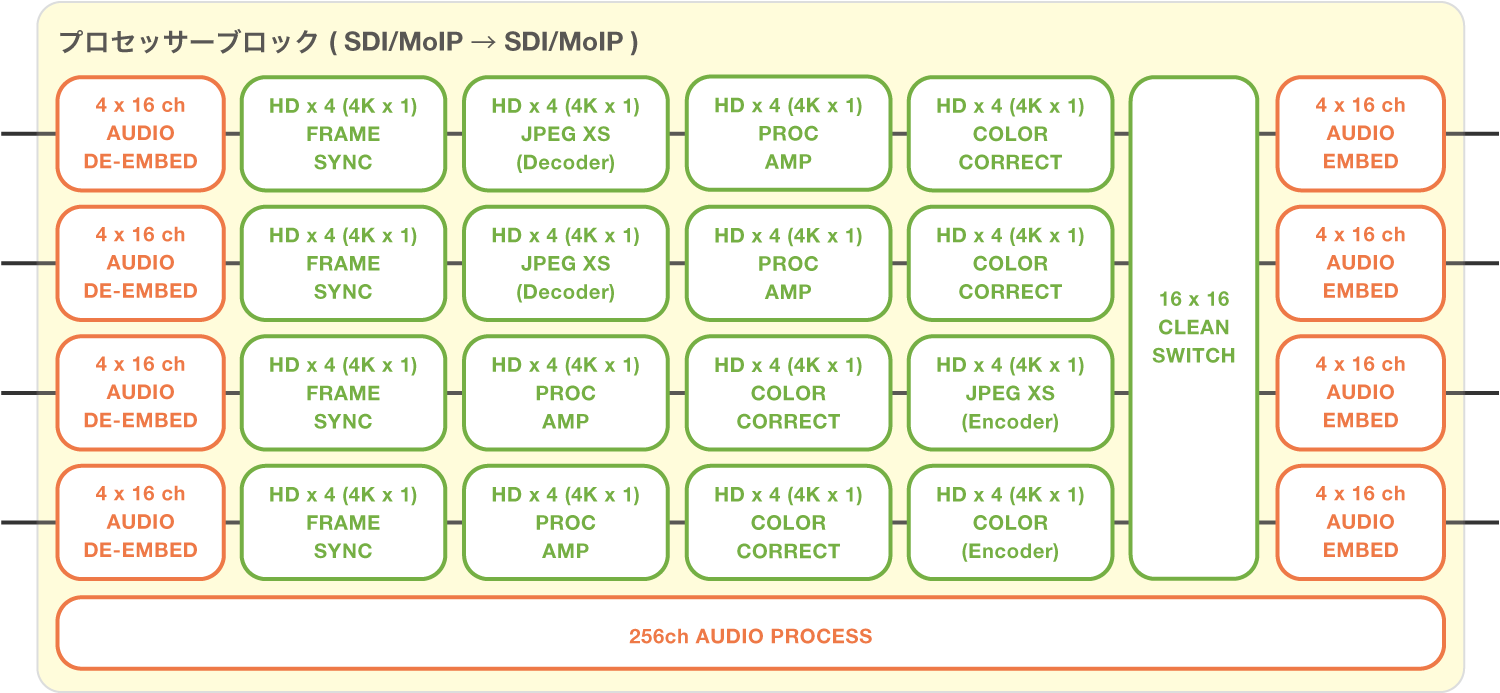

コンフィグレーション例3：JPEG XS

コンフィグレーション例3 特長

FA-16JXS-ED-P2を搭載する事で、JPEG XS(ST 2110-22)のエンコード、またはデコードが可能になるコンフィグレーション

コンフィグレーション例3 必要オプション

FA-16JXS-ED-P2 : JPEG XS(ST 2110-22)のエンコード、またはデコードが有効化
- 1つ搭載することで、2つのプロセッサーユニットで、JPEG XSのエンコード、またはデコードが可能
- プロセッサーブロックA とB に最大で合計4 つのFA-16JXS-ED-P2を搭載可能
FA-16MOIP
- JPEG XSでエンコードされた、IP信号(ST 2110-22)を受信し、SDI信号へのデコード変換が可能
- SDI信号をJPEG XSにエンコード変換し、IP信号(ST 2110-22)として出力が可能

FA-1616 Config 3

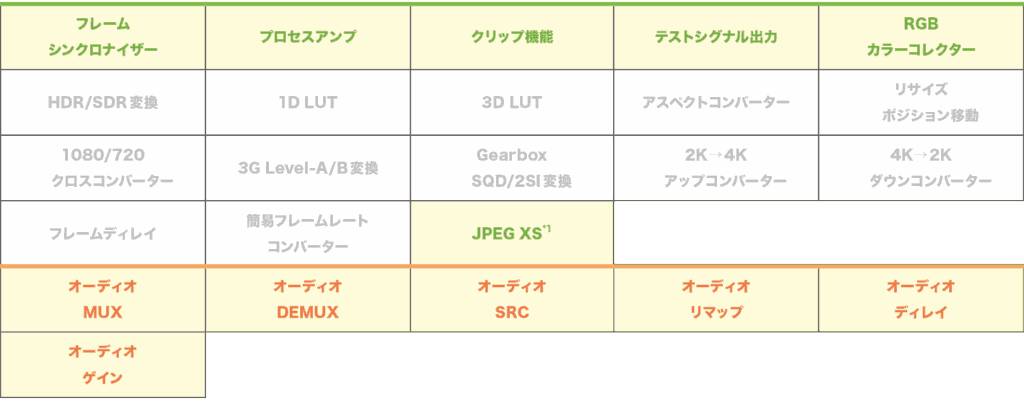

コンフィグレーション例3で使用可能な機能

オプション基板ラインアップ

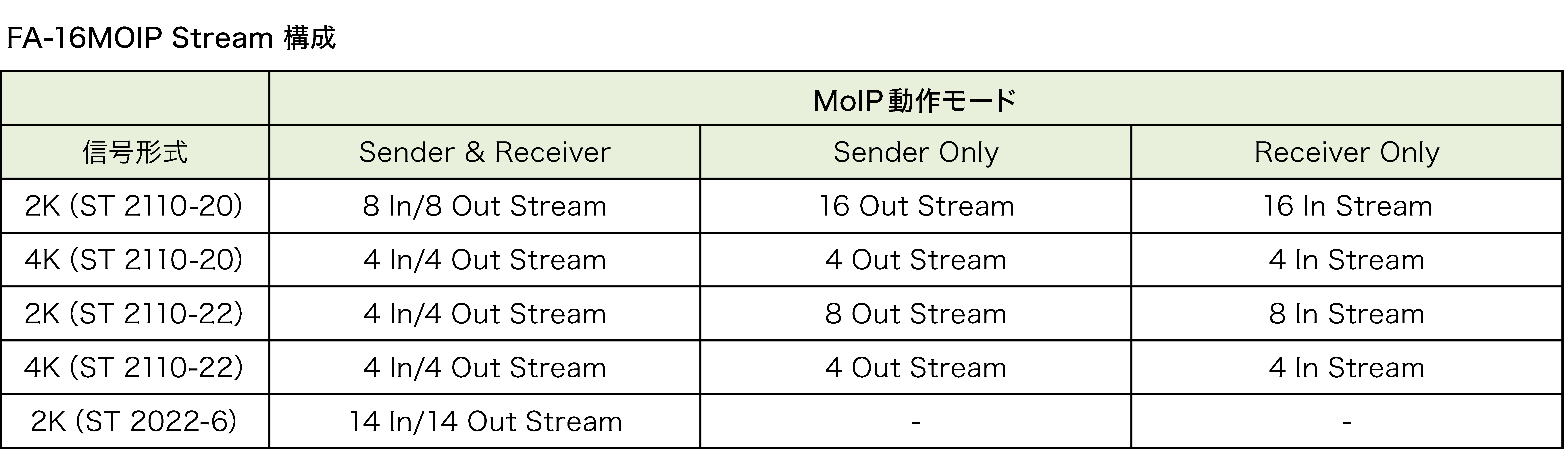

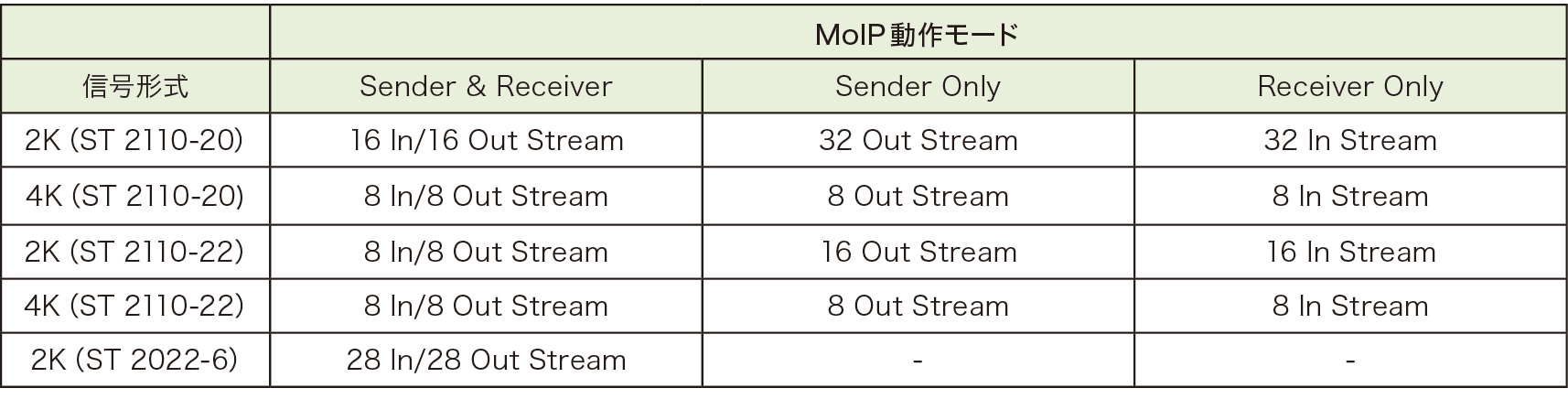

Media over IP対応基板

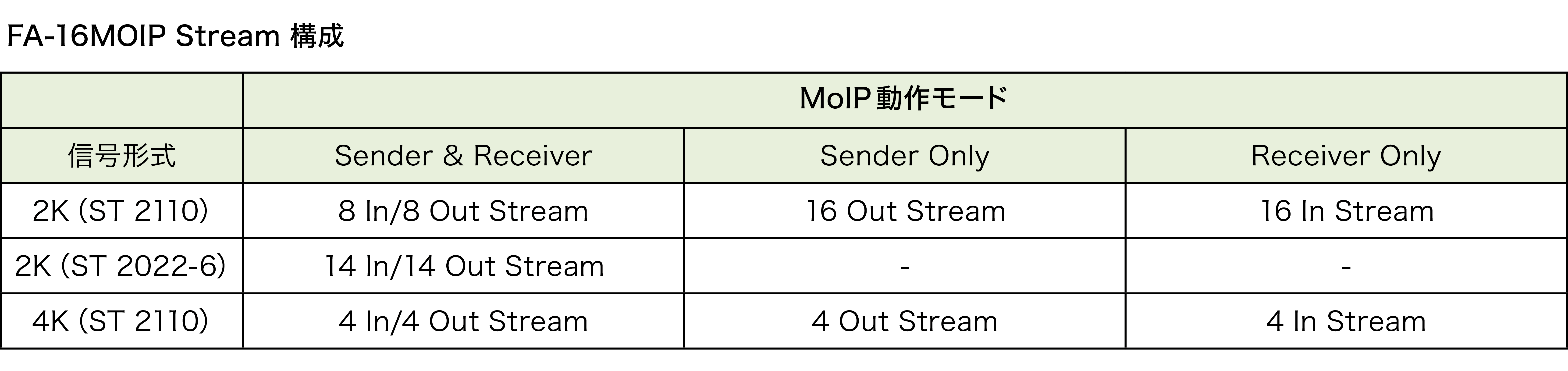

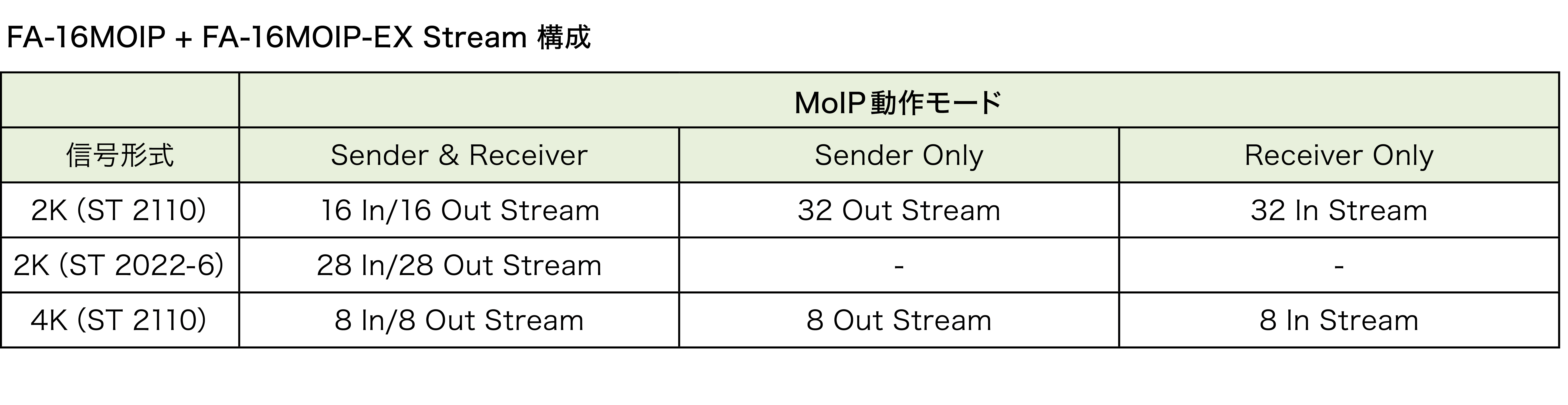

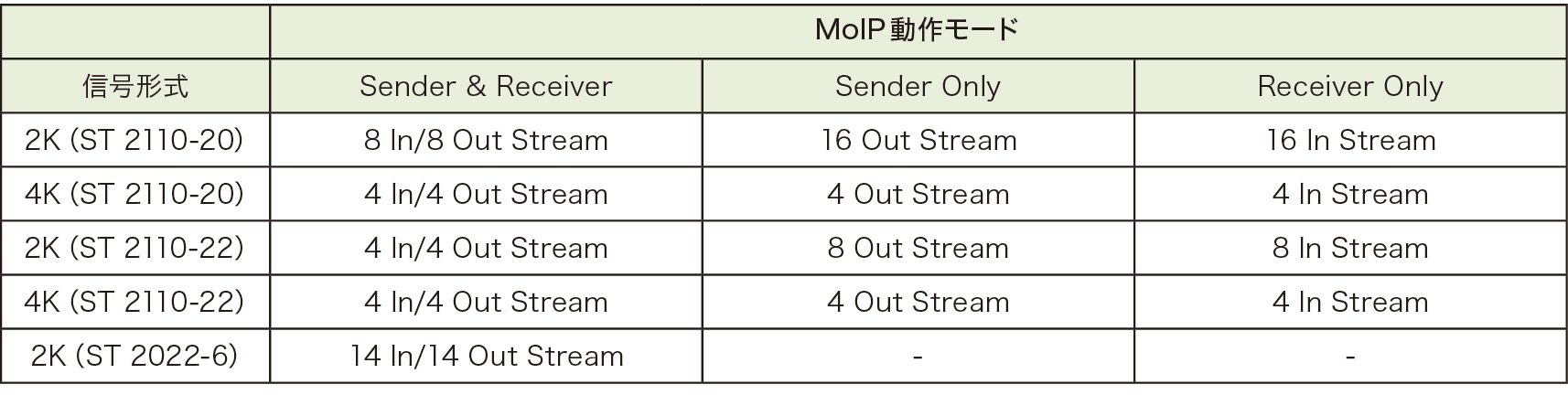

FA-16MOIP/FA-16MOIP-EX

  • FA-16MOIP、FA-16MOIP-EX 基板を搭載することでMedia Over IP(MoIP) に対応可能。
  • ST 2022-6 またはST 2110 のEncapsulation、De-encapsulation に対応可能。
  • IP とベースバンド及びIP 方式間の相互変換*（ST 2022-6 ⇔ ST 2110）が可能。
  • 最大32 系統(2K) または8 系統(4K) のSDI/MoIP の変換を実現するIP ゲートウェイとしても活用可能。
  • 25G SFP x 4 ポート（リダンダント2 系統）のMoIP 基板は最大２枚まで搭載可能。
  • MoIP 化している環境や、MoIP とSDI が混在している環境に加え、将来的なMoIP 化移行時にもそのまま活用可能。
  • FA-16MOIP はスロットA に、FA-16MOIP-EX はスロットB に実装可能。（オプションスロットC、D には実装できません。）
  • FA-16MOIP-EX を実装する場合は、FA-16MOIP が必要。
    *FA-1616でST 2110とST 2022-6の相互交換を行う場合、使用制限としてFA-16MOIP側をST 2110、FA-16MOIP-EX側をST 2022-6での設定となります。







FA-1616 Config 3*2K、4K、ST 2110-20、ST 2110-22の混在も可能です。詳細はお問い合わせください。
FA-1616 Config 3 *2Kと4Kを混在した運用も可能、またST 2022-6 ⇔ ST 2110の相互交換も可能です。詳細はお問い合わせください。

オーディオインターフェース基板

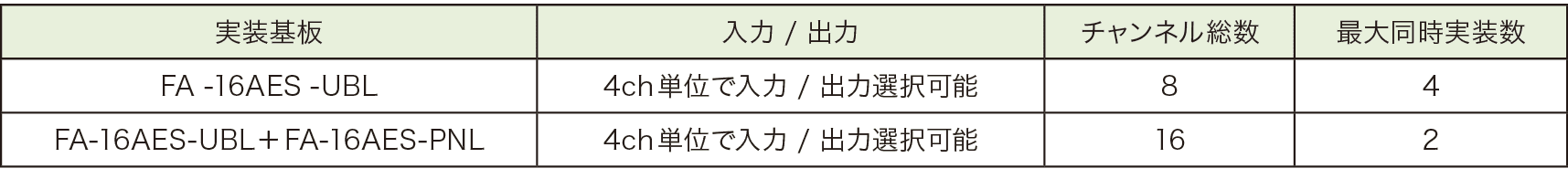

FA-16AES-UBL/FA-16AES-PNL

AES/EBU デジタルオーディオインターフェース基板と入出力端子拡張パネル

  • ビデオ信号に重畳されているエンベデッドオーディオを出力する場合は、最大4系統のビデオ信号からDemux処理が可能。
  • FA-16AES-PNL を実装するには、FA-16AES-UBL が必要。
  • FA-16AES-PNL はFA-16AES-UBL の右隣のスロットに実装。
  • FA-16AES-UBL はスロットA～D に実装可能。
  • FA-16AES-PNL はスロットB～D に実装可能。







FA-1616 Config 3

FA-16DNT

マルチチャンネルIPネットワーク伝送方式のDanteオーディオインターフェース基板

  • 基板1枚で最大64 チャンネルのオーディオ入出力に対応。
  • ビデオ信号に重畳されているエンベデッドオーディオを出力する場合は、最大4系統のビデオ信号からDemux処理が可能。
  • Primary 端子とSecondary 端子を搭載しリダンダントに対応、またはデイジーチェーン接続が可能。
  • スロットA～D に実装可能。
  • 最大同時実装数４枚。




FA-16MADI

MADI (Multi-channel Audio Digital Interface) オーディオインターフェース基板。

  • HD-BNC 75Ω同軸ケーブルまたは、SFP モジュールで光接続可能。
  • スロットA～D に実装可能。
  • 最大同時実装数４枚。
  • IN1/OUT1、IN2/OUT2 は、HD-BNC 端子で構成され、IN3/OUT3、IN4/OUT4 は、SFP モジュールで構成。
  • IN1～IN4 で入力信号を選択、最大64 チャンネルの音声信号の処理が可能。
  • OUT1～OUT4 は、音声処理された同じ信号がそれぞれのインターフェースで出力。
  • ビデオ信号に重畳されているエンベデッドオーディオを出力する場合は、最大4系統のビデオ信号からDemux処理が可能。




FA-16ANA-AUD

バランス ( 平衡) 4 入力、4 出力のアナログオーディオインターフェース増設基板。

  • スロットA～D に実装可能。
  • 最大同時実装数4 枚。
  • ビデオ信号に重畳されているエンベデッドオーディオを出力する場合は、最大4系統のビデオ信号からDemux処理が可能。




GPIインターフェース基板

FA-16GPI/FA-16GPI-PNL

  • FA-16GPI-PNLの追加で20 入力/20 出力まで可能。
  • FA-16GPI-PNLを実装する場合はFA-16GPI が必要。必ずFA-16GPI の右側のスロットに実装。
  • 各入力端子は機能を割り当てて使用。
  • FA-16GPIはスロットA～D、FA-16GPI-PNL はスロットB～D に実装可能。
  • FA-16GPIの最大同時実装数４枚。FA-16GPI-PNL の最大同時実装数は2枚。




リモートコントロールユニット/オグジュアリーユニット

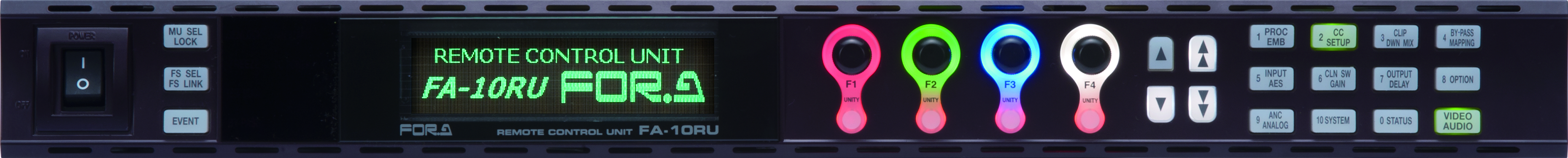

FA-10RUリモートコントロールユニット

  • FA-1616の一部の機能について遠隔操作が可能なリモートコントロールユニット。
  • FA-10RU１台から最大100 台のFA-1616 シリーズをコントロール可能。
*FA-10RU-1616 ソフトウェアオプションが必要です

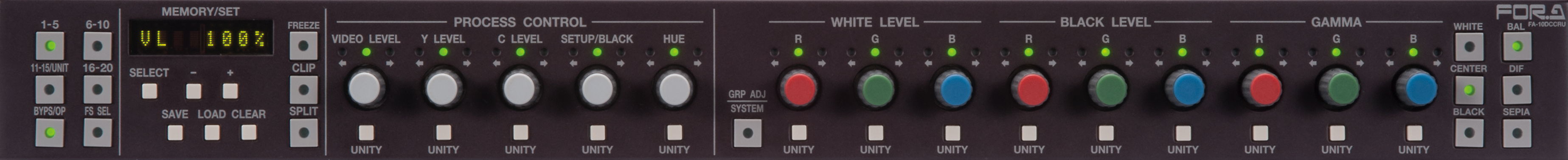

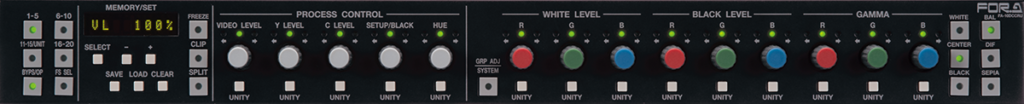

FA-10DCCRUリモートコントロールユニット

  • FA-1616のカラーコレクター機能について遠隔操作が可能なリモートコントロールユニット。
  • FA-10DCCRU 1台から最大100台のFA-1616シリーズをコントロール可能
*FA-10DCCRU-1616ソフトウェアオプションが必要です

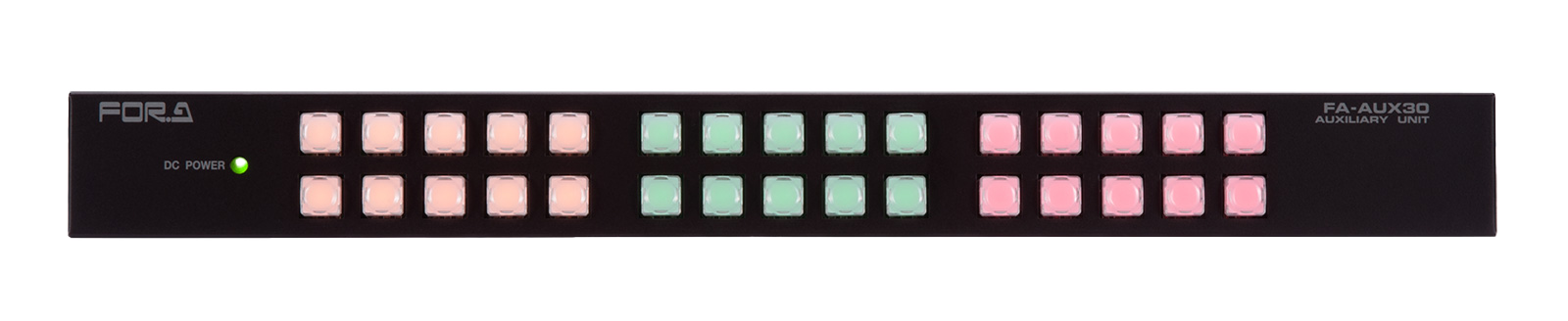

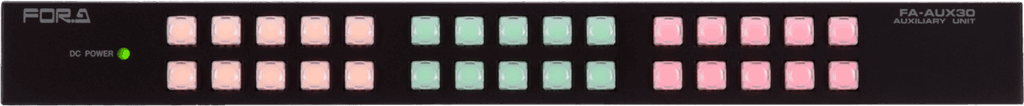

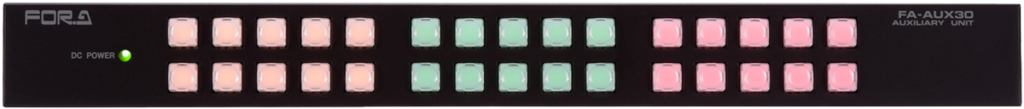

FA-AUX30オグジュアリーユニット

  • FA-10RU/FA-10DCCRUのGPI 端子と接続し、GPI 制御可能なユニット。
  • 30 個のボタンに使用頻度の高い機能を登録し、ワンタッチで機能を呼び出す事が可能。
