HVS-2000オプション

入出力拡張カード

必要な入出力形式を必要な分だけ追加することが可能です。6基の入出力拡張スロットを装備し、HD/SD-SDIだけでなく、アナログコンポーネント、アナログコンポジット、HDMI、RGBなどの入出力拡張カードを実装することができます。

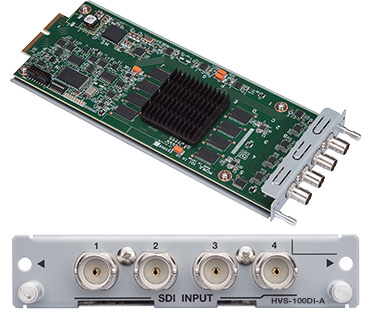

  • HVS-100DI-A : HD/SD-SDI入力拡張カード

    カード1枚で4系統のHD/SD-SDI増設が可能です。全入力にフレームシンクロナイザ機能、うち2系統にリサイズ(拡大)機能を搭載、SD映像もHD映像として内部処理可能です。3G-SDI信号で入力する場合は、Level-A/Level-Bのどちらの信号入力にも対応します(Level-B信号は自動的にLevel-A信号に変換します)。

  • HVS-100DO : HD/SD-SDI出力拡張カード

    カード1枚で2系統のHD/SD-SDI増設が可能です。全出力に専用のダウンコンバータも搭載。これにより、HDとSDのサイマル出力を実現します。

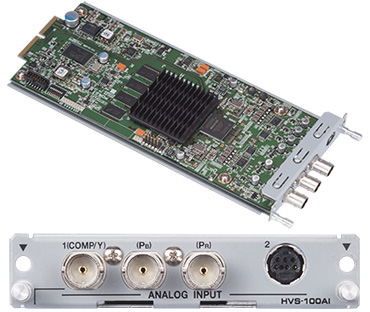

  • HVS-100AI : アナログビデオ入力拡張カード

    カード1枚で2系統のアナログビデオ信号増設が可能です。入力端子2は専用コネクタとなります(変換コネクタは付属)。入力端子それぞれに対してアナログコンポジットまたはアナログコンポーネント(HDまたはSD)入力の選択が可能です。

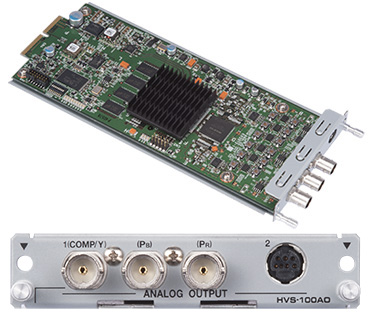

  • HVS-100AO : アナログビデオ出力拡張カード

    カード1枚で2系統のアナログビデオ信号増設が可能です。出力端子2は専用コネクタとなります(変換コネクタは付属)。出力端子それぞれに対してアナログコンポジットまたはアナログコンポーネント(HDまたはSD)出力の選択が可能です。

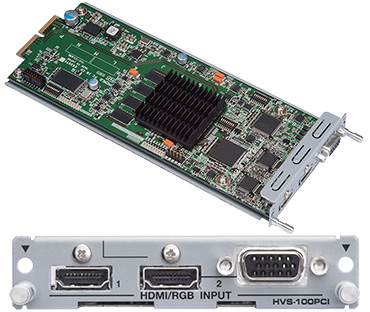

  • HVS-100PCI : PC (HDMI/VGA)入力拡張カード

    カード1枚にHDMIおよびVGA端子を搭載。双方を利用することで2系統の入力が可能です。

    入力拡張カード対応解像度
    HDモード* 1080p 1920 x 1080p (HDTV)
    1080i 1024 x 768 (XGA), 1280 x 1024 (SXGA), 1600 x 1200 (UXGA), 1280 x 768 (WXGA), 1920 x 1200 (WUXGA), 1920 x 1080i (HDTV)
    720p 1024 x 768 (XGA), 1280 x 1024 (SXGA), 1280 x 768 (WXGA)
    SDモード 640 x 480 (VGA), 800 x 600 (SVGA), 1024 x 768 (XGA), 720 x 480i (SDTV, NTSC), 720 x 576i (SDTV, PAL)

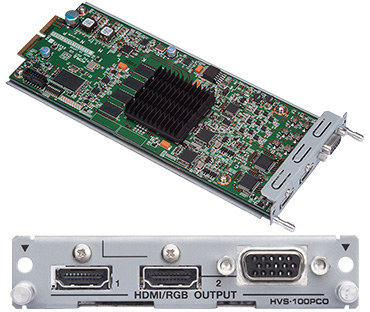

  • HVS-100PCO : PC (HDMI/VGA)出力拡張カード

    カード1枚にHDMIおよびVGA端子を搭載。双方を利用することで2系統の出力が可能です。

    出力拡張カード対応解像度
    HDモード* 1080p 1920 x 1080p (HDTV)
    1080i 1280 x 1024 (SXGA), 1600 x 1200 (UXGA), 1680 x 1050 (WSXGA), 1920 x 1200 (WUXGA), 1920 x 1080i (HDTV)
    720p 1280 x 1024 (SXGA), 1280 x 768 (WXGA), 1280 x 720p (HDTV)
    SD mode 800 x 600 (SVGA), 720 x 480i (SDTV, NTSC), 720 x 576i (SDTV, PAL)
    • SDフォーマット時のMV HQモード出力には対応していません。
    • HDCP非対応
  • HVS-100TB2 : Thunderbolt™ 2入出力拡張カード

    1本のThunderbolt™ 2ケーブルで合計4系統のフルHD映像の入出力、あるいは1系統の4K(UHD)映像の入力または出力が可能です。

機能拡張カード

HVS-2000の機能を強化するための拡張カード。HVS-2000本体内に実装して、機能を拡張します。

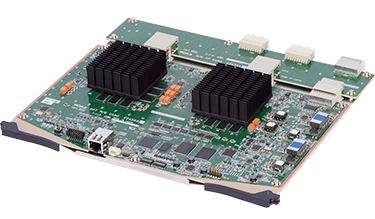

  • HVS-2000ME : 3M/E拡張カード

    カードを追加することによりHVS-2000を3M/Eビデオスイッチャとして活用できます。内蔵マルチビューワ機能と連携することで3M/Eを実現しており、マルチビューワ機能は使用できなくなります。

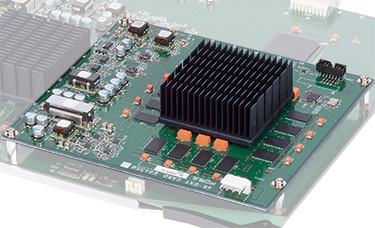

  • HVS-2000DVE-EX : 3D DVE拡張カード

    内蔵3D DVEカードに実装することで、4K映像に対して3D DVEの利用が可能になります。4K 2SIソフトウェアオプションと併用することで4K 2SI信号でも3D DVEを活用することができます。

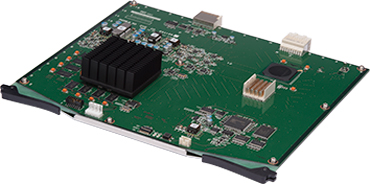

  • HVS-2000DVE : 4ch 3D DVE拡張カード

    カード1枚で4系統の3D DVE増設が可能です。標準の2.5D DVEと合計して12系統のDVE効果を使用可能です。また、ページターンやリップル、ウェーブなどの演出効果や、角を丸めるクロップ処理も可能です。

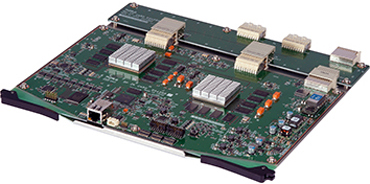

  • HVS-2000MV : 2ch MV拡張カード

    カード1枚で標準搭載のMVと同機能のMV 2系統、及びスチルストア2系統の増設が可能です。

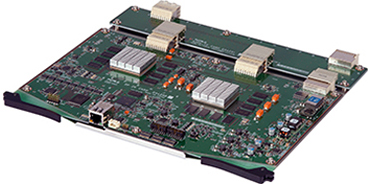

  • HVS-2000EX : カラーコレクタ/アドバンストクロマキー機能拡張カード

    カード1枚で4系統のアドバンストクロマキーと8系統のカラーコレクタの追加が可能です。また、FLEXaKEYへのアドバンストクロマキー機能*や、入力素材またはAUX出力する映像へのカラーコレクション機能の追加も可能です。
    *アドバンストクロマキーはHDフォーマットのみ対応

ソフトウェア

3G-SDIフォーマット対応ソフトウェアやスイッチャ制御用インターフェースの追加が可能です。

  • HVS-2000-2SI : 4K 2SI入出力対応ソフトウェア

    本ソフトウェアの追加により、4K 2SI(2 Sample Interleave)信号の入出力が可能になります。

  • HVS-2000ED : 編集機プロトコル対応ソフトウェア

    本ソフトウェアの追加により、編集機プロトコルを拡張した制御コマンドを使用してスイッチャの制御が可能です。また、OTC-1000やGearLink™との接続も可能です。

  • HVS-2000EXP3G : 3Gフォーマット対応カード

    本ソフトウェアの追加により、3G-SDIフォーマットに対応が可能となり、4Kシステムでの運用が可能です。

  • HVS-2000GUI : GUIソフトウェア

    本ソフトウェアの追加により、直感的な画面レイアウトでHVS-2000GUI本体をコントロール可能です。

コントロールパネル

専用コントロールパネルと、HVS-390HSの4種類のコントロールパネル(接続には専用プログラムが必要)を合計で3台同時接続可能です。 1台の本体に2台のコントロールパネルを接続することにより素材やプロセス機能を2台で共有し、それぞれが同時に編集を行うことができます。また、バスとキーをリンクすることで、マルチランゲージに対応できます。オリジナルとなる言語に他言語をフォローさせることで、各画面で準備したテロップの同時切り替えが可能です。

<HVS-2000 専用コントロールパネル>

  • RGBカラーボタン及び素材表示用有機LEDディスプレイ採用
  • 7インチタッチパネル搭載
  • 外部ディスプレイ接続向けポート搭載
  • 柔軟なカスタマイズに対応したユーザボタン、バスボタン

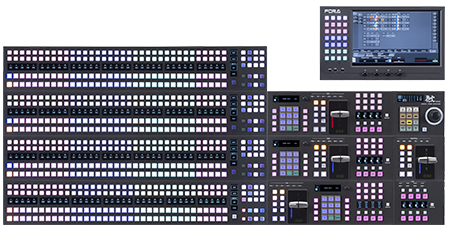

  • HVS-3355OU

    モジュール式でボタン数、列数、レイアウトのカスタマイズが可能

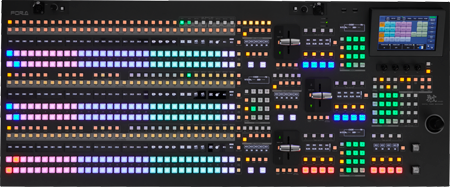

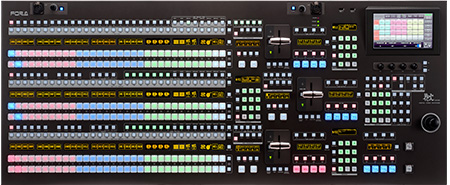

  • HVS-3320OU : 3 M/E コントロールパネル(3列)

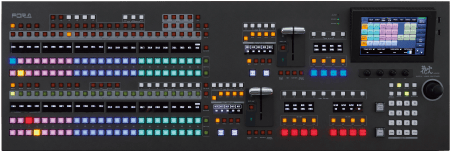

  • HVS-2240OU : 2 M/E コントロールパネル(2列)

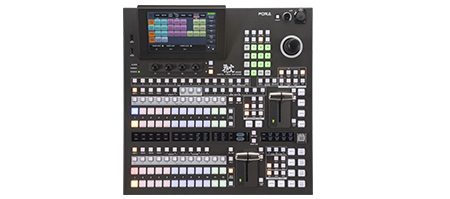

  • HVS-2120ROU : ラックサイズ コントロールパネル(2列)

<コントロールパネル>

  • HVS-392WOU : 2 M/E コントロールパネル (28ボタン)

  • HVS-392OU : 2 M/E コントロールパネル (20ボタン)

  • HVS-392ROU : 2 M/E コントロールパネル (12ボタン)

  • HVS-391OU : 1 M/E コントロールパネル (20ボタン)

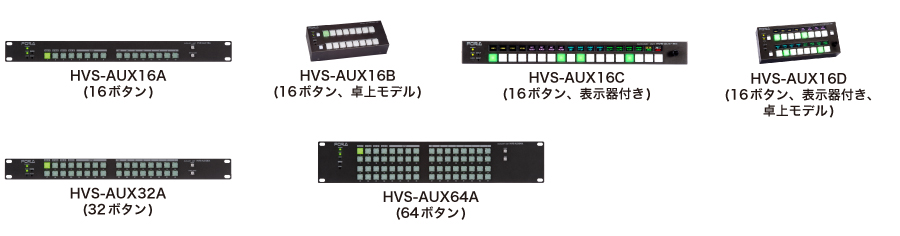

HVS-AUX16A/AUX32A/AUX64A : AUXリモートコントロールパネル

16、32、64ボタンタイプのAUXリモートコントロールパネル。Ethernet接続により最大12台(将来対応予定)まで接続が可能です。各ボタンにはAUXのソース確認だけでなく、各種機能のアサインも可能なため、運用の幅が大きく広がります。

  • HVS-AUX16A (16ボタン)
  • HVS-AUX16B(16ボタン、卓上モデル)
  • HVS-AUX32A(32ボタン)
  • HVS-AUX64A(64ボタン)

その他オプション

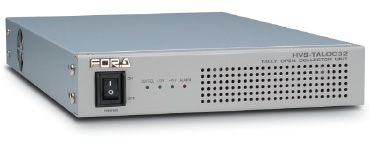

HVS-TALOC20/32
HVS-TALR20/32 : タリーインターフェースユニット

オープンコレクタ方式のHVS-TALOC20/32またはリレー方式のHVS-TALR20/32を接続可能です。いずれもハーフラックサイズで、1台のHVS-2000に対して最大4台まで接続できます。

  • HVS-TALOC20/32: タリーオープンコレクタユニット(20接点/32接点)
  • HVS-TALR20/32: タリーリレーユニット(20接点/32接点)
