新製品

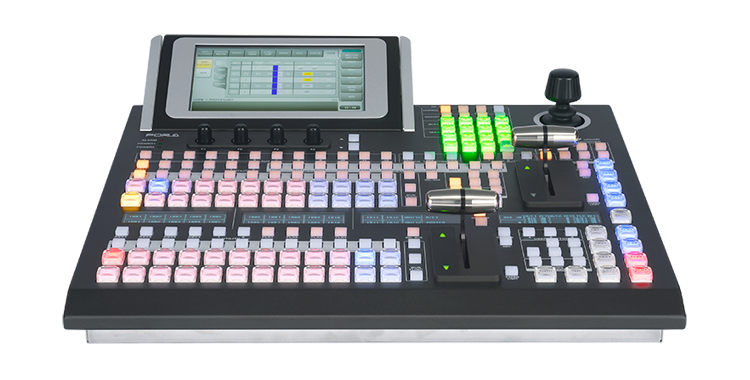

12G/3G/HD ビデオスイッチャー

HVS-1200

12G-SDI対応 1M/Eスイッチャー誕生

HANABIシリーズHVS-100/110やHVS-490の機能・操作性を継承し、12G-SDIに標準対応したビデオスイッチャー。4K(UHD)1M/Eスイッチャー、HD2M/Eスイッチャーでありながら、MELiteTMの活用により4K(UHD)では2M/E、HDでは6M/Eの性能を発揮します。可搬性に優れたコンパクトな3Uの筐体により、中継車やイベントでの活用にも最適です。

HVS-1200の紹介

12G-SDIに標準対応

コンパクトな筐体で12G-SDI 10入力に標準対応。HD時は40入力 2 M/Eスイッチャーとして活用でき、HD運用をメインで行いながら、必要に応じて4K(UHD)運用に切替えが可能です。HD運用時の操作性はそのままに、4K(UHD)制作環境へスムースに移行いただけます。

4K(UHD)10入力に標準で対応

  • 4K(UHD)時: 10入力10出力(HDMI 2.0 LEVEL B x 2含む)に対応。12G-SDIとquad link 3G-SDIの混在入力に対応。
    29.97p/25p/24p/23.98pでは3G-SDI x 2での入出力に対応。
  • HD時: 40入力10出力(HDMI 2.0 LEVEL B x 2含む)に対応。
  • 全入力にフレームシンクロナイザー機能を搭載し、入力された同期 / 非同期ビデオ信号のスイッチングを可能にします。

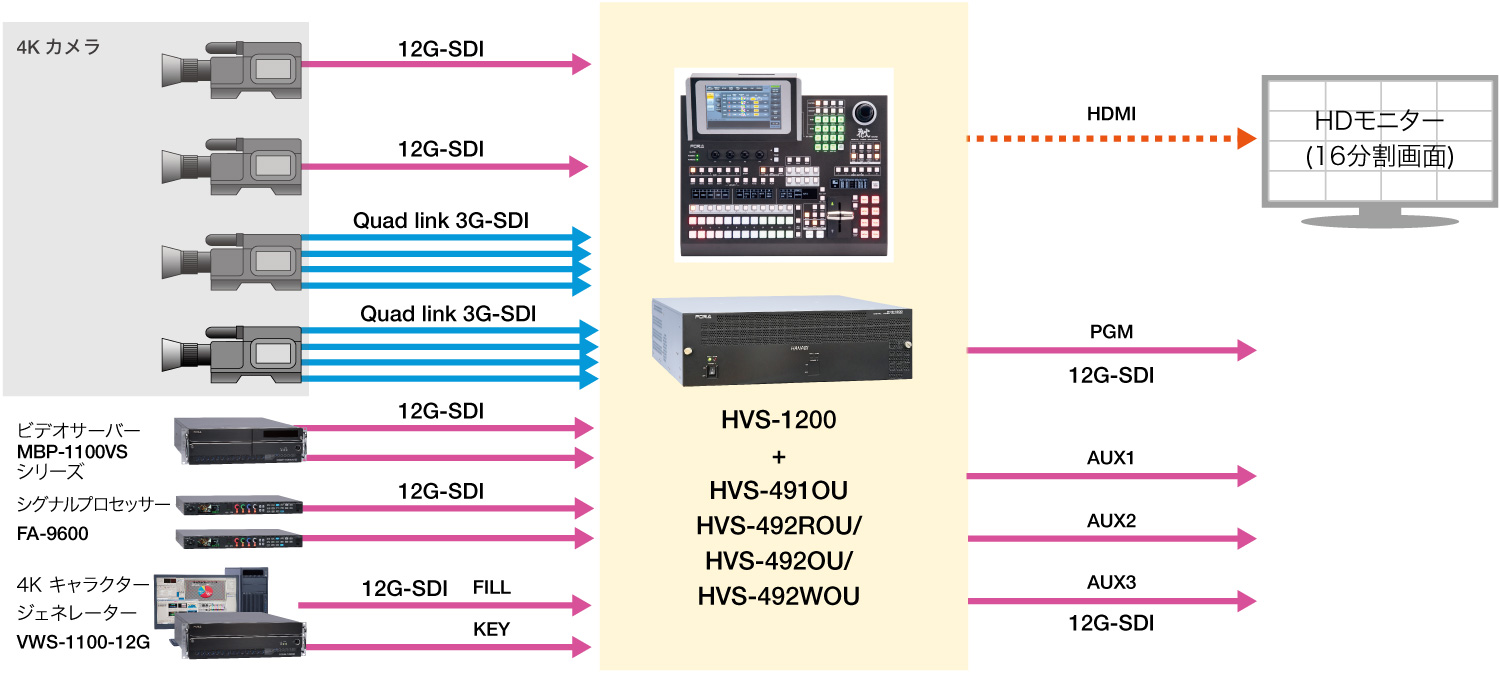

4Kシステム構成例

4K System

MELite™

AUXトランジション機能をさらに進化させたのがMELiteです。AUXバスでAUXトランジションを実行させる前のプレビューが確認可能となり、AUX出力をPGM/PREVと同等に扱うことができます。標準で1MELite(4K(UHD)時)または4MELite(HD時)を装備し、1M/Eスイッチャーでありながら、4K(UHD) 2M/EスイッチャーやHD 6M/Eスイッチャーのように活用いただけます。

*1 DVEトランジションは含みません。





FLEXaKEY™

柔軟なアサイン変更が特徴的なFLEXaKEYという名称のキーヤー (DSKに相当) を、M/Eバスに標準のキーヤーから独立させて1系統(4K(UHD)時) / 4系統(HD時)搭載しています。AUXバスに異なる4系統のキーイングを簡単に行うなど、標準的なビデオスイッチャーの枠を超えた演出を実現できます。

  • FLEXaKEYは、M/EまたはAUXバスにフリーアサイン可能。
    - 4K(UHD): 最大3キーヤー (2キーヤー + 1 FLEXaKEY) の合成が可能。
    - HD: 各M/Eバスでは最大8キーヤー (4キーヤー + 4 FLEXaKEY) の合成が可能。
  • AUXバスでP-in-P表示をしたり、FLEXaKEYをMELiteにアサインすると、アップストリームキーとして使用することも可能。
  • FLEXaKEYを応用することにより、たった1台のHVS-1200で、複数のモニターを並べたビデオウォール(マルチモニター)を実現可能。

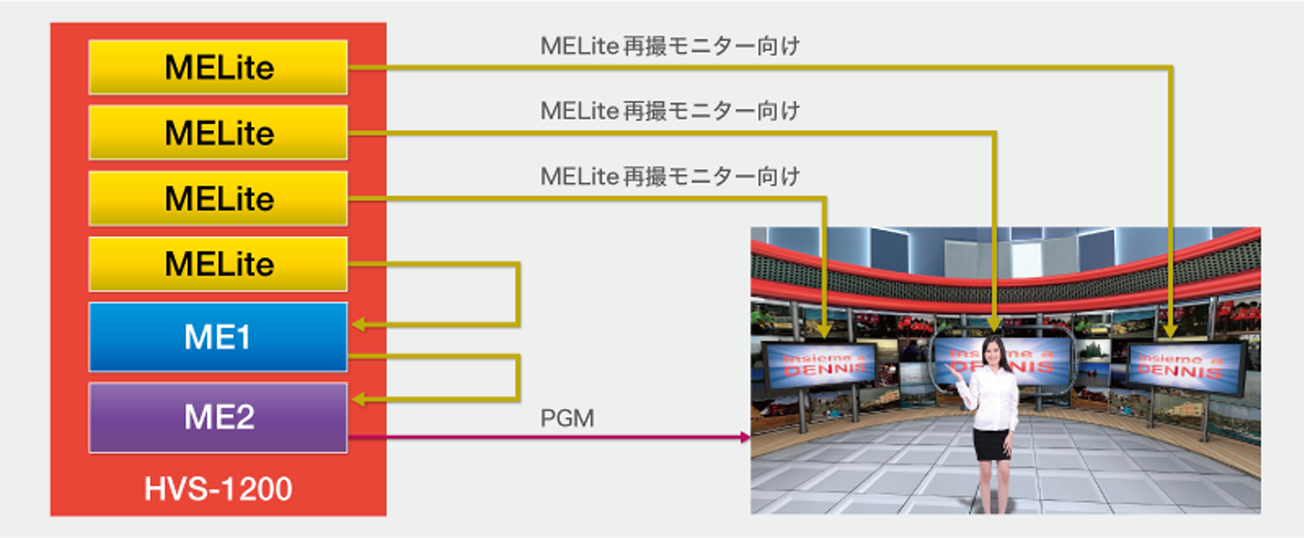

MELite + FLEXaKEY使用例(HD時)

4K System

トランジション/DVE

トランジションはCUT、MIX、WIPEから選択可能です。100パターンものWIPEに加え、回転やポジション移動といった2.5D DVE WIPEを最大5系統*2(4K(UHD)時) / 16系統(HD時)搭載可能。さらに、モザイクやデフォーカスといったエフェクト効果も搭載しています。
*2 2160/59.94p、50p時は最大4系統。

トランジション/DVE

マルチビューワーを標準搭載

標準で2系統のマルチビューワー*3を搭載し、それぞれ最大16分割まで表示可能です。系統ごとに8種類以上の分割パターンから1つを選択し、異なるマルチ映像を表示できます。各ウィンドウにタリー、タイトル(最大8文字)、オーディオレベルメーターの表示が可能。
*3 マルチビューワーはHD解像度(1920 x 1080)出力。

その他特長

  • コントロールパネルは4タイプから選択:
    ラックマウント可能な小型12バスボタンタイプのほか、18バスボタンタイプ/ 22バスボタンタイプから選択可能
  • WEBサーバー搭載により、Ethernet経由でPC/タブレット/モバイル端末などから操作可能
  • スチルストア・クリップストア1系統を標準搭載
  • クリーンスイッチ機能搭載。映像切替え時に音声のミュート処理を行い、ノイズのないトランジションを実現
  • オプションにより、AESデジタルオーディオ入出力に対応
