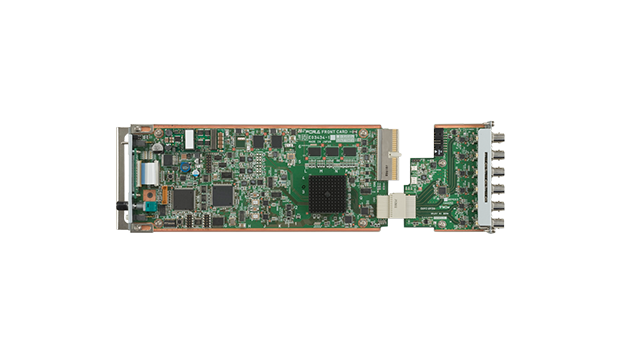

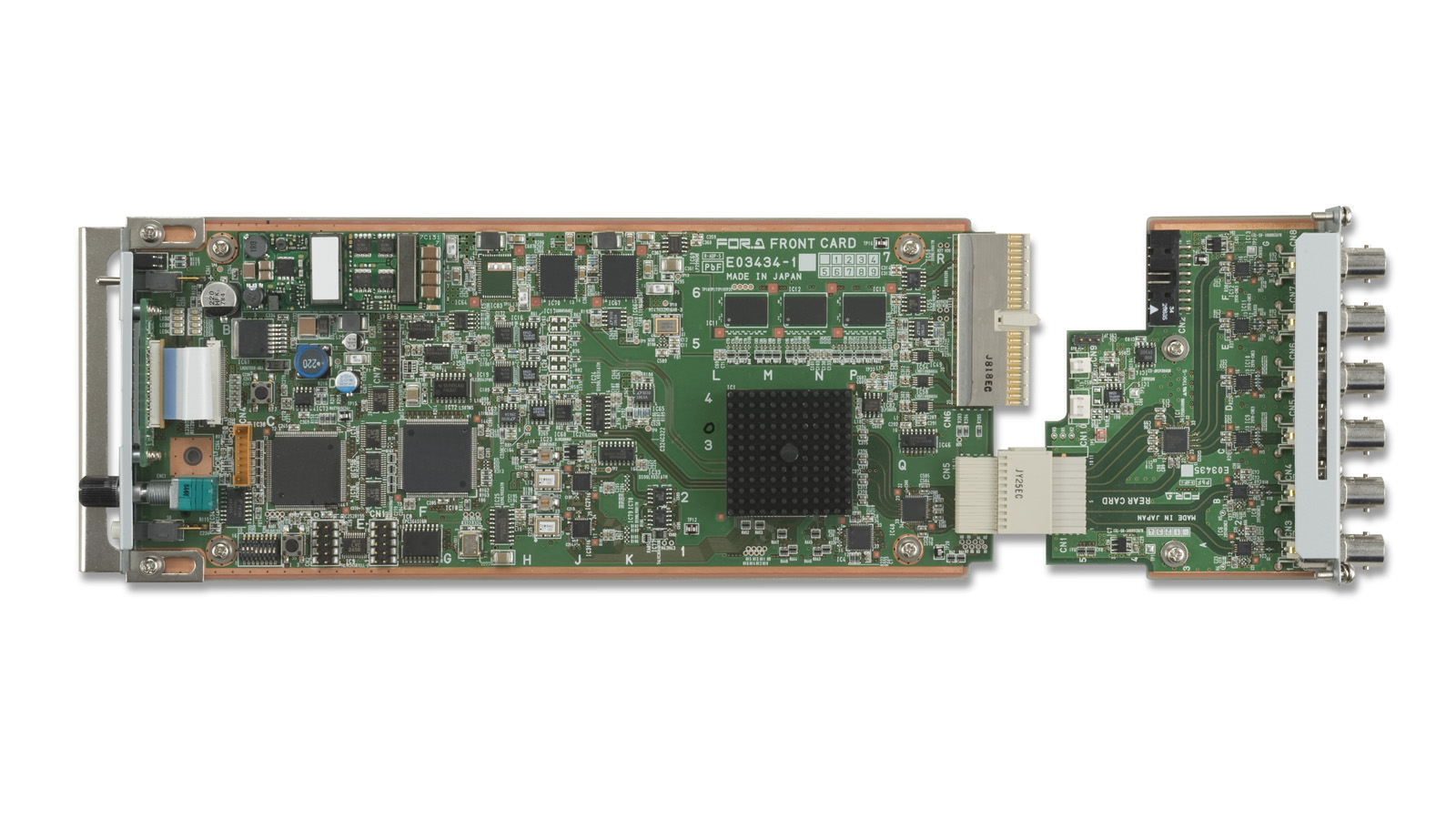

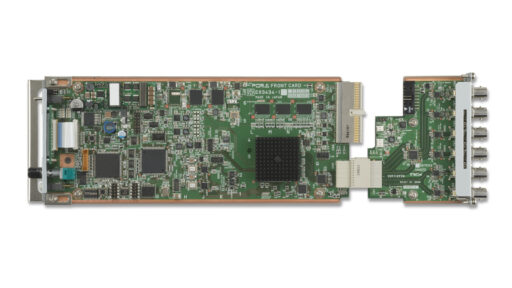

UFMフレームに実装可能なモジュール形式の
フレームシンクロナイザ。
通常モデルのほか、リレーバイパス機能付モデル、オーディオエンベッダ・デエンベッダ搭載モデルを含め、3種類をラインナップ。

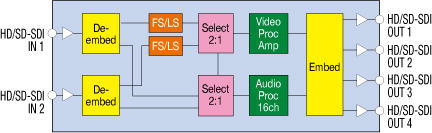

UFM-30FS （標準モデル）
- HD/SD-SDI 2入力、4出力 (入力は手動選択または自動切り換え)
- 入力切り換えは、音声・映像ともショックのないチェンジオーバー動作が可能 (UFM-30FS/30FS-Rのみ)
- エラー検出時、音声の自動MUTEが可能
- H/Vアンシラリデータ通過可能 (同期入力のみ)
- プロセスアンプ、ビデオクリップ、ビデオディレイ、フリーズ機能
- エンベデッドオーディオ16ch対応 (HD-SDI時非同期可)
- オーディオSRC (サンプルレートコンバータ) 16チャネル内蔵
- オーディオ個別ディレイ調整 (1000msまで) ・リマップが可能
- リニアPCMオーディオをダウンミックスすることが可能 (UFM-30FS/30FS-Rのみ)

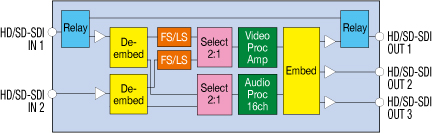

UFM-30FS-R （リレーバイパス機能搭載モデル）
- HD/SD-SDI 2入力、3出力 (入力は手動選択または自動切換え)
- リレーバイパス機能

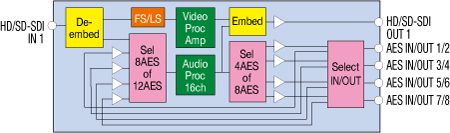

UFM-30FS-DA （オーディオエンベッダ／デエンベッダ搭載モデル）
- HD/SD-SDI 1入力、1出力
- AES/EBU 4入力 (8チャネル) または AES/EBU 4出力 (8チャネル) 選択
- AES/EBU入力選択時: 外部デジタルオーディオ8チャネルとエンベデットオーディオ16チャネルの計24チャネルから、任意の16チャネルを映像信号に再エンベッドすることが可能
- AES/EBU出力選択時: エンベデットオーディオ16チャネルから任意の8チャネルを出力可能
仕様
| モデル名 | UFM-30FS | UFM-30FS-R | UFM-30FS-DA |
|---|---|---|---|
| ビデオフォーマット | 1080/59.94i, 50i, 720/59.94p, 50p, 525/60, 625/50 | ||
| ビデオフォーマット (オプション) |
1080/60p, 1080/59.94p, 1080/50p (Level-A) 1080/60i, 1080/30p, 1080/30PsF, 1080/29.97p, 1080/29.97PsF, 1080/25p, 1080/25PsF, 1080/24p, 24PsF, 1080/23.98p, 23.98PsF, 720/60p |
||
| ビデオ入力 | HD-SDI: 1.5Gbps または SD-SDI: 270Mbps 75Ω BNC x 2 | HD-SDI: 1.5Gbps または SD-SDI: 270Mbps 75Ω BNC x 1 | |
| ビデオ入力 (オプション) |
3G-SDI: 3Gbps (端子はHD/SD-SDIと共通) | 未対応 | |
| ビデオ出力 | HD-SDI: 1.5Gbps または SD-SDI: 270Mbps | ||
| 75Ω BNC x 4 | 75Ω BNC x 3 | 75Ω BNC x 1 | |
| ビデオ出力 (オプション) |
3G-SDI: 3Gbps (端子はHD/SD-SDIと共通) | 未対応 | |
| ビデオ入出力処理 | 2入力 (手動選択または自動切換え) 1系統4出力 | 2入力 (手動選択または自動切換え) 1系統3出力 | 1入力 1系統1出力 |
| 量子化 | Y: 10-bit、C: 10-bit | ||
| サンプリング周波数 | HD-SDI: Y: 74MHz C: 37MHz SD-SDI: Y: 13.5MHz C: 6.75MHz |
||
| ゲンロック入力 | BB: NTSC 0.429V(p-p)/PAL 0.45V(p-p) 3値シンク: 0.6V(p-p) UFMフレームより供給 | ||
| 同期 | Frame、Line (1HおよびAVDL) 、Input選択可 | ||
| システム位相調整 | |||
|
Frameモード
|
水平: -1/2H～+1/2H、垂直: -1/2frame ～+1/2frame、遅延: 最大: 1frame + 1H 最小: 1H | ||
|
Line (1H)モード
|
水平: -1/2H～+1/2H、垂直: -1/2frame ～+1/2frame、遅延: 最大: 1H + 1/2H 最小: 1/2H | ||
|
Line (AVDL)モード
|
水平: -1/2H～+1/2H、垂直: -1/2frame ～+1/2frame、遅延: HD最大: 5H + 1/2H 最小: 1/2H / SD 最大: 1H+1/2H 最小: 1/2H | ||
|
Inputモード
|
水平: -1/2H～+1/2H、垂直: -1/2frame ～+1/2frame、遅延: 最大: 1frame 最小: +400clk | ||
| ビデオ遅延調整 | 最大10frames (Frame または Input時) | ||
| ビデオ機能 | プロセスアンプ、ビデオクリップ、フリーズ | ||
| プロセスアンプ | ビデオレベル: 0.0%～200.0%、 クロマ レベル: 0.0%～200.0%、 ブラック レベル: -7.0%～20.0%、 クロマフェーズ: -180.0°～+180.0° |
||
| ビデオクリップ | ホワイトクリップ: 50.0～109.0%、 ブラッククリップ: -7.0～50.0%、 クロマクリップ: 50.0～113.0% |
||
| オーディオ入力 | |||
|
エンベデッド
|
HD時: 16チャネル (Group 1～4) 48kHz 16-bit～24-bit 同期/非同期 SD時: 16チャネル (Group 1～4) 48kHz 16-bit～24-bit 同期のみ |
||
|
AES/EBU
|
1.0V(p-p) 不平衡 75Ω BNC x 4 (AES/EBU出力端子と兼用) 最大ステレオ4系統 32/44.1/48kHz 16-bit～24-bit |
||
| オーディオ出力 | |||
|
エンベデッド
|
HD時: 16チャネル (GROUP 1～4) 48kHz 24bit 同期/非同期 SD時: 12チャネル (GROUP 1～3) 48kHz 24bit 同期のみ |
||
|
AES/EBU
|
1.0V(p-p) 不平衡 75Ω BNC x 4 (AES/EBU入力端子と兼用) 最大ステレオ4系統 48kHz 24-bit |
||
| オーディオ遅延調整 | 2ms ～1,000ms (1ms 単位で設定可能) | ||
| オーディオ処理 | SRC (サンプルレートコンバータ)、ゲインコントロール、リマップ、ミュート (チャネル毎に調整可能)、ダウンミックス (UFM-30FS/FS-Rのみ) | ||
| リモート制御 | WEB制御/SNMP監視 (別途UFM-30CTLが必要)、UF-NETRU (別途UFM-30CTLが必要) | ||
| 使用温度・湿度 | 0℃～40℃・30%～85%（結露のないこと） | ||
| 電源電圧・消費電力 | DC +24V UFMフレームより供給 ・ 20VA (20W) | ||
| 外形寸法 | 106 (W) x 293.2 (D) mm (フロント)、108.5 (W) x 91.6 (D) mm (リア) ・ 0.5kg | ||
| 標準付属品 | 取扱説明書 | ||

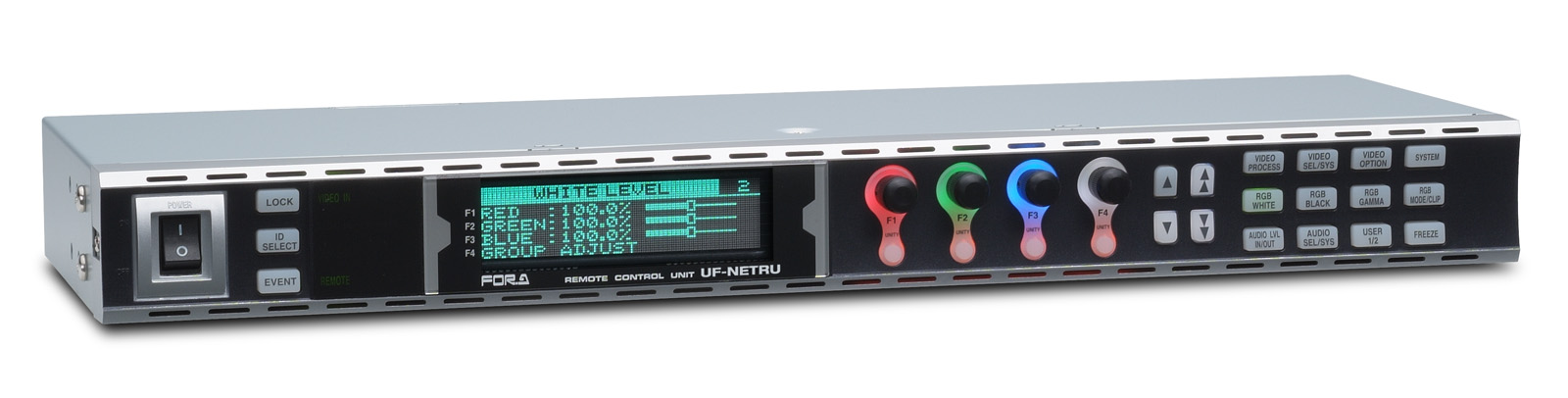

| オプション | ◇UF-NETRU: ネットワークリモートコントロールユニット ◇UFM-30CTL: コントロールカード ◇UFM-3FS3G:3G-SDI (Level-A) 入出力拡張 |
||
