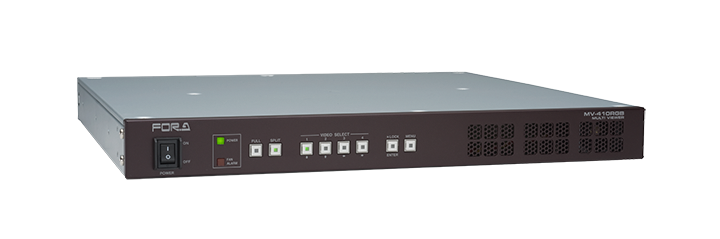

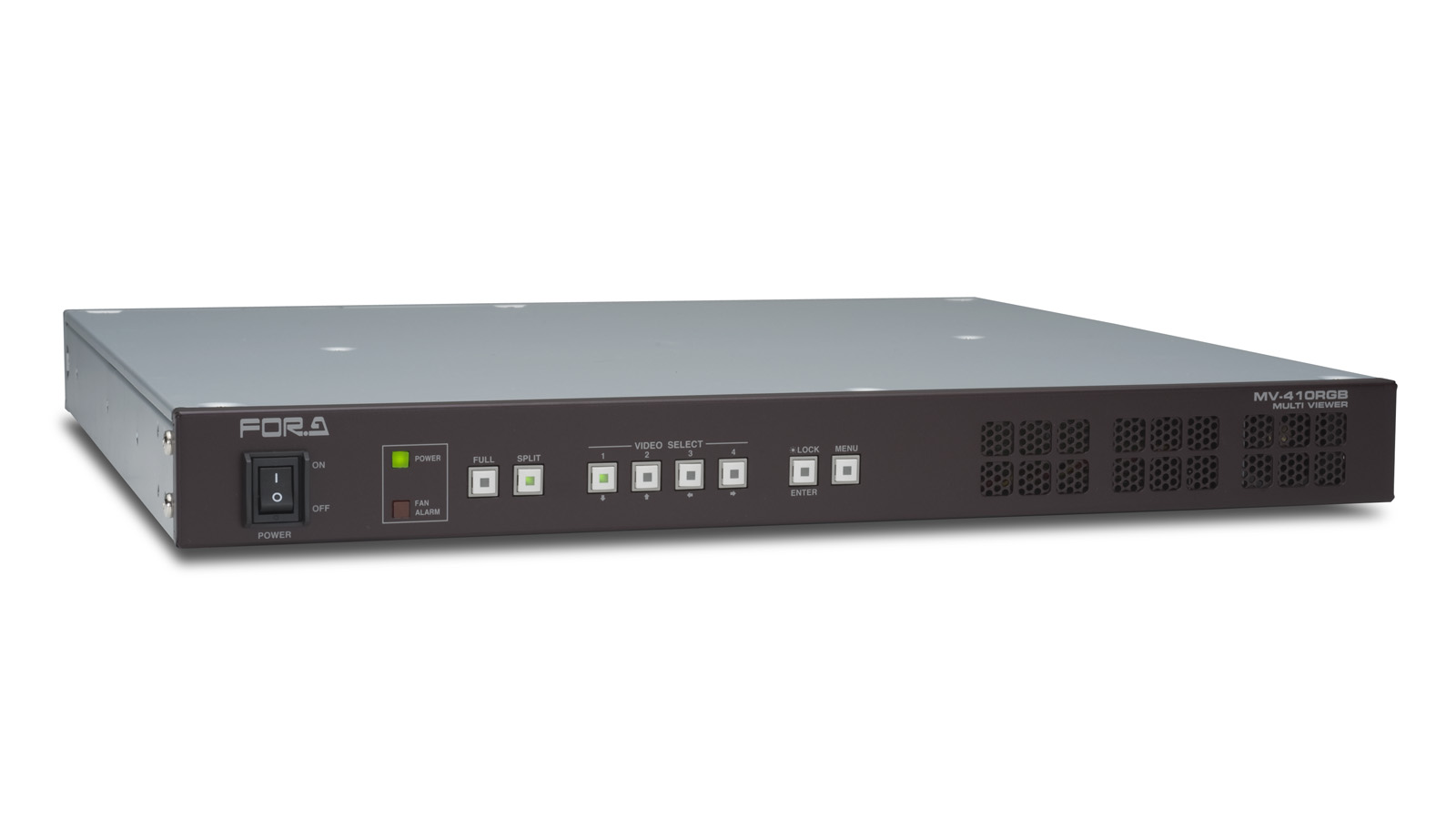

RGB信号とアナログコンポジット信号の混在入力に対応した4分割表示装置。DVI端子による高精細映像出力を標準装備。ユーザパターン作成も可能。

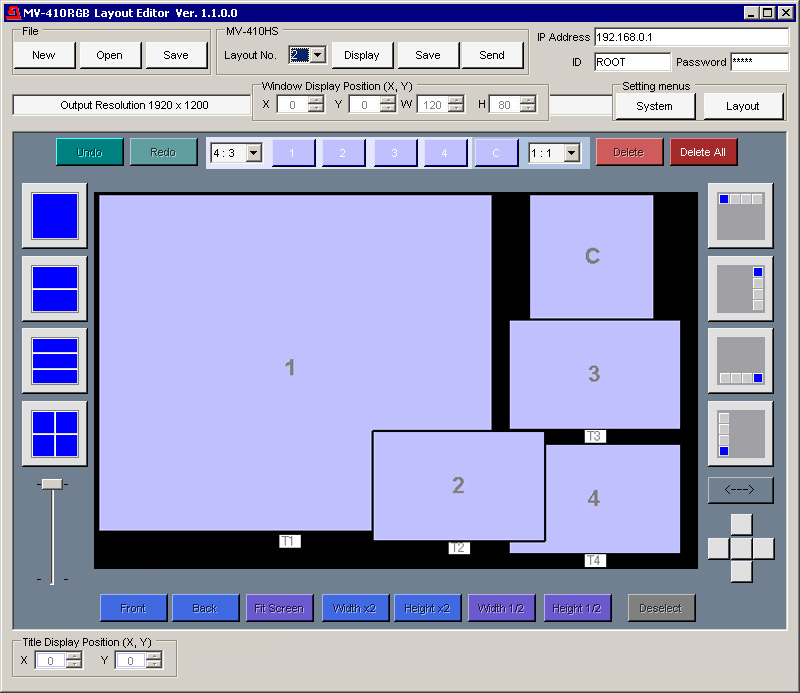

レイアウトソフトウェア画面

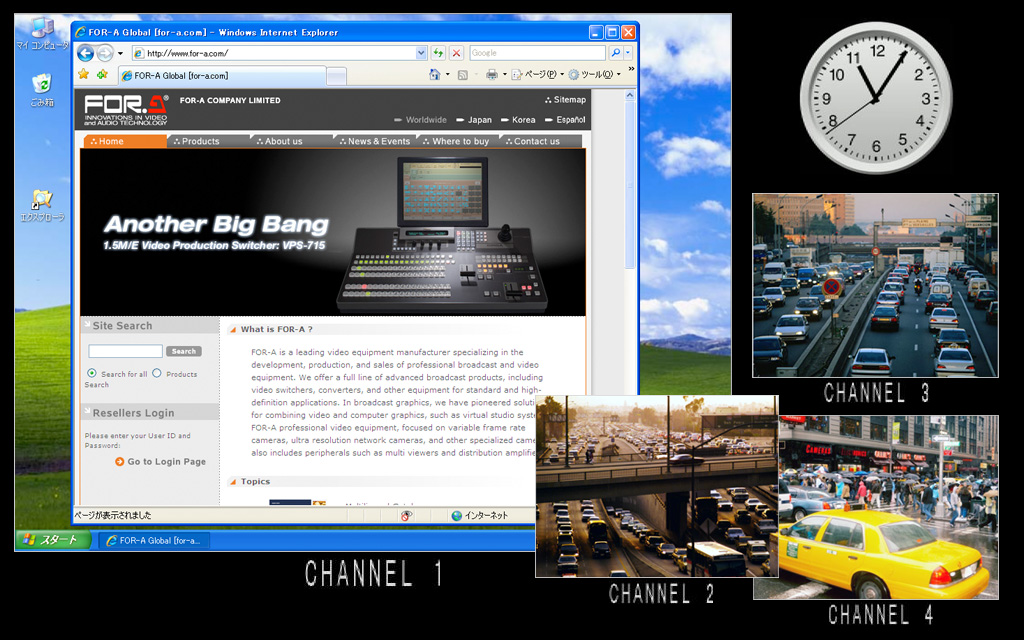

フリーレイアウト画面イメージ
主な特長
- PC等のモニタ出力であるRGB信号と通常のビデオ信号であるアナログコンポジット信号の混在入力に対応 (非同期入力可)
- 入力はDVI-Iコネクタによるデジタル/アナログRGB信号4系統およびアナログコンポジット4系統の合計8系統を装備
※同時表示可能チャネル数は4系統 (いずれか4系統の選択が可能)
- 出力はDVI-IコネクタによるRGB出力を標準装備、大型画面やPCモニタ等での表示が容易
- 高精細出力:出力最大解像度はWUXGA (1920 x 1200 pixels)に対応、分割表示画面においても各チャネルの映像を高精細にモニタリング可能
- レイアウトエディタ標準添付:分割レイアウトパターンをPC上から自由に変更可能
- 各チャネルにタイトル表示が可能 (英数字/漢字/カナ/記号)
- 時刻表示機能としてアナログ時計の表示が可能
