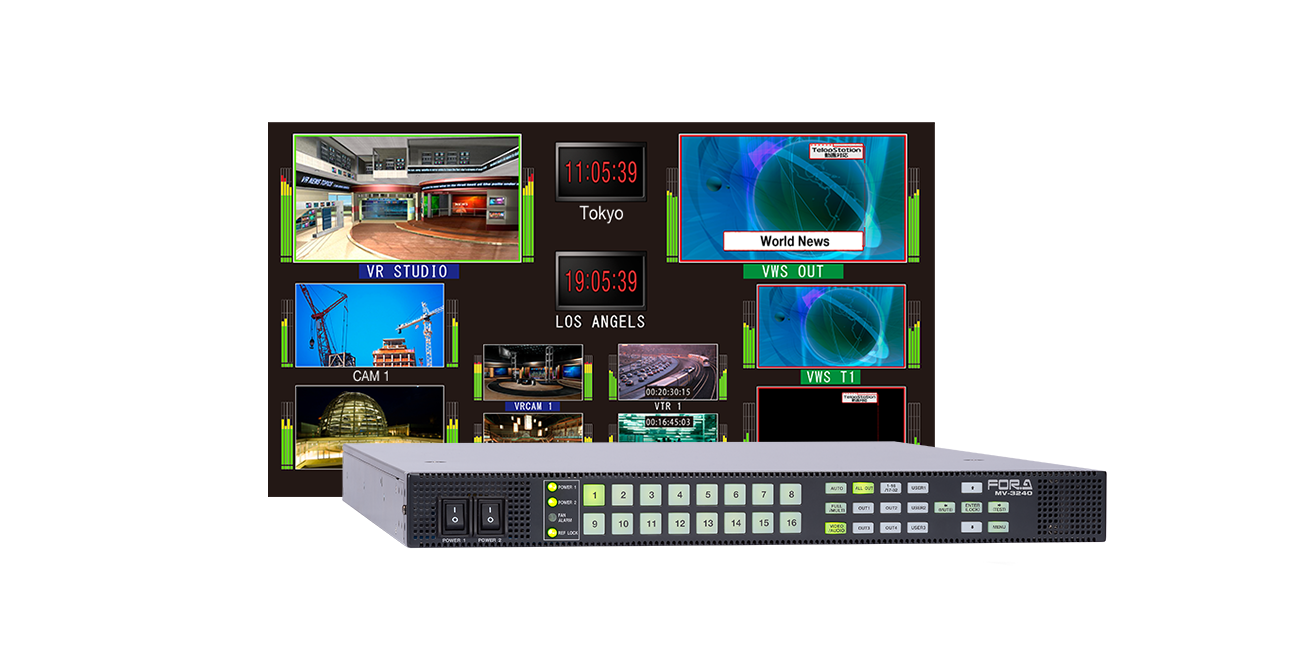

1RUサイズで12G*1/6G*1/3G/HD/SD-SDI、HDMIに対応し、最大32入力5出力が可能なマルチビューワー。
4K1系統で最大25ウィンドウ、または2K4系統で最大40ウィンドウをフリーレイアウト可能。LiveViewerでのM-JPEGストリーム出力やアラーム録画機能(PC HDD)も標準搭載。前面からの吸気、背面からの排気で設置場所を選ばすに運用可能。
*1 12G/6G-SDI入力はオプション
ウェビナー動画
2022年3月に実施したウェビナーの収録映像です。
2021年12月15日に実施したFOR-A CONNECT Vol.2の収録映像です。
入力/出力
- 入力：3G/HD/SD-SDI 最大32入力。そのうち16入力は12G/6G-SDI*1入力も可能
- 出力：3G/HD-SDI 4出力、または12G-SDI 1出力、およびHDMI*2 1出力
- カスケードモードでの複数台接続で低遅延のまま入力数の拡張が可能
- カスケード接続最大数：4台
- ウィンドウ数：4K1系統で最大25ウィンドウ、または2K4系統で最大40ウィンドウをフリーレイアウト可能
*1 12G/6Gの16入力対応にはMV-1640SDI-12Gを２つ搭載する必要があります。 *2 HDMI出力はSDI出力と同じ映像が出力されます。

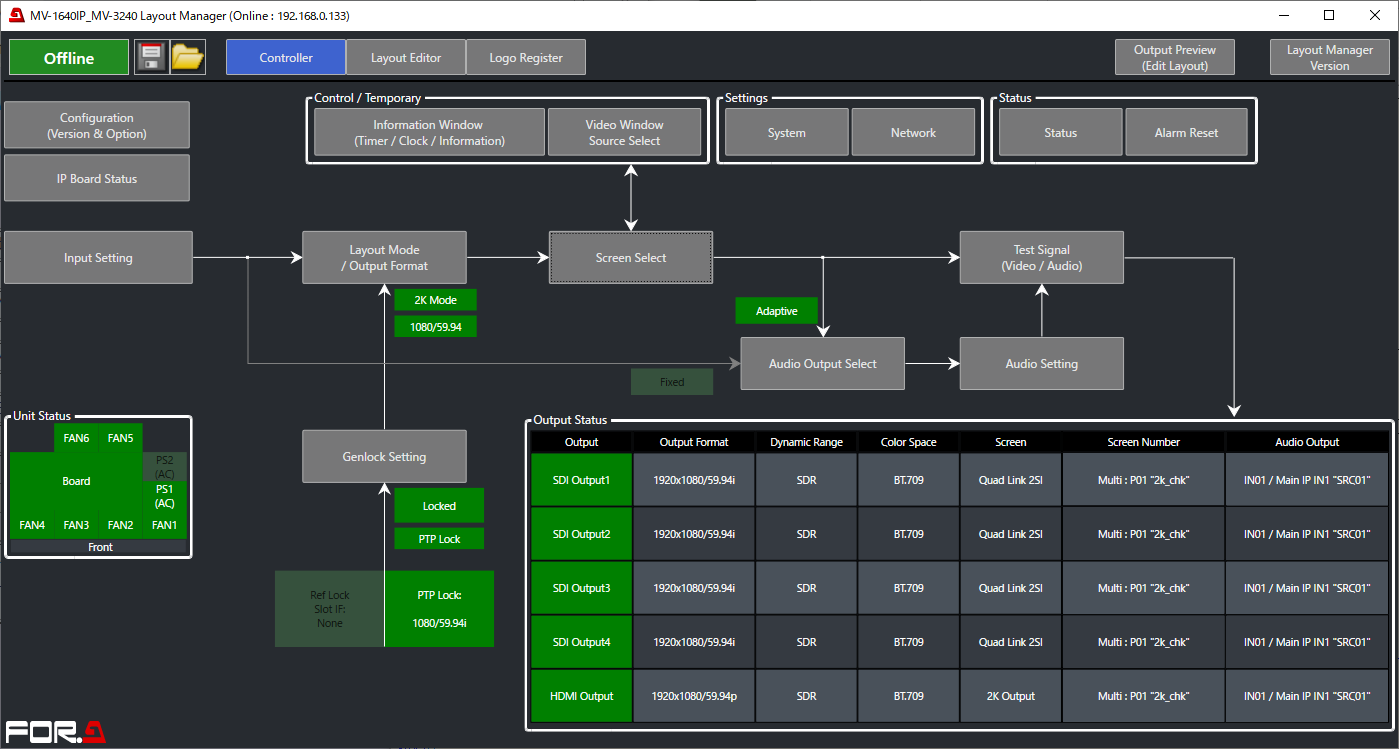

レイアウトマネージャー/画面表示
- レイアウトパターンの登録や切り替え、タイトル表示など各種設定をWindows® pc上から自在に変更可能
-
複数台同時制御が可能
- レイアウトを本体メモリに保存可能
- 保存後はフロントパネルからダイレクトにリコール可能
- タイトル欄に４枚のロゴ画像の登録、表示が可能
- タリー表示/タイトル表示(4行)/タイムコード表示
- 時刻表示/タイマー表示/インフォメーションディスプレイ表示。30時間制の時刻表示が可能
- 1日最大24個、1週間分のスケジュールタイマーの登録が可能
-
本体との接続がオフライン時もALLデータのインポートに対応
オーディオ
- オーディオレベル表示
- オーディオモニタリング出力
- 入出力
出力：HDMI 各ビデオにエンベデッドオーディオ最大8ch
M-JPEGストリーム出力/クロップ機能

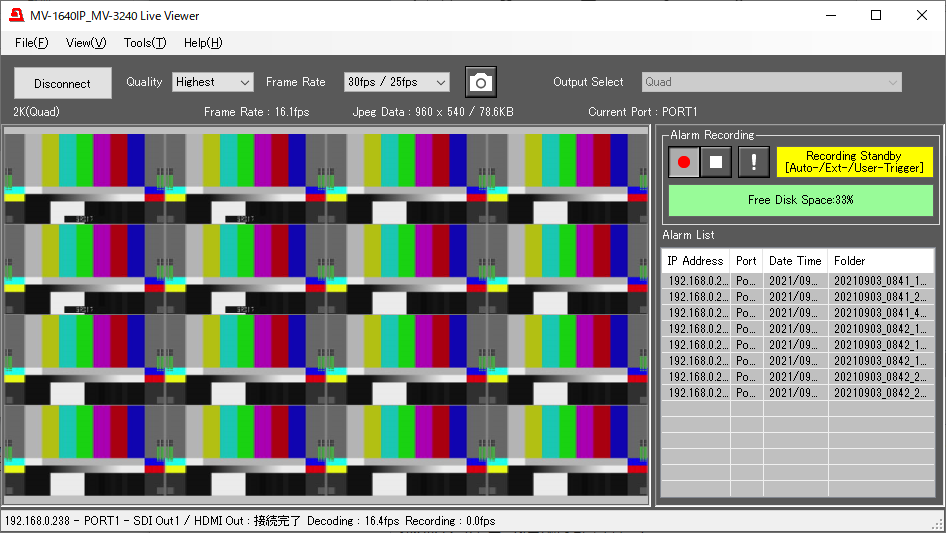

- M-JPEGストリーム出力によりWebブラウザー上でモニタリングが可能。専用のWindows® APPからもモニタリング、エラー発生時の録画(PC HDD)およびプレビューが可能
- クロップ機能
- クロップ範囲をピクセル数または比率で設定可能
- クロップ箇所には背景画像を表示
- 上部のみなど、一部分をクロップした場合でも映像のアスペクト比を維持
アップ/ダウンリサイズ機能
HDから4Kへのアップリサイズ、4Kから2Kへのダウンリサイズが可能
コントロール/エラー検出
- 外部I/F、監視も含めたプロトコルに対応。SNMP機能を標準搭載
- Y/CのほかYのみでもフリーズ検出が可能
- インフォメーションディスプレイにエラーログやテキスト情報を表示
- エラー発生画面をボーダー点滅またはエラーアイコンやエラーメッセージの表示でハイライト
- アラーム録画機能 によりエラー発生時、自動的にPCのHDD に映像を収録、エラー内容の確認が可能
