12G-SDI対応 1M/Eスイッチャー誕生

HANABIシリーズHVS-100/110やHVS-490の機能・操作性を継承し、12G-SDIに標準対応したビデオスイッチャー。4K(UHD)1M/Eスイッチャー、HD2M/Eスイッチャーでありながら、MELite^TMの活用により4K(UHD)では2M/E、HDでは6M/Eの性能を発揮します。可搬性に優れたコンパクトな3Uの筐体により、中継車やイベントでの活用にも最適です。

HVS-1200の紹介

12G-SDIに標準対応

コンパクトな筐体で12G-SDI 10入力に標準対応。HD時は40入力 2 M/Eスイッチャーとして活用でき、HD運用をメインで行いながら、必要に応じて4K(UHD)運用に切替えが可能です。HD運用時の操作性はそのままに、4K(UHD)制作環境へスムースに移行いただけます。

4K(UHD)10入力に標準で対応

4K(UHD)時: 10入力10出力(HDMI 2.0 LEVEL B x 2含む)に対応。12G-SDIとquad link 3G-SDIの混在入力に対応。
29.97p/25p/24p/23.98pでは3G-SDI x 2での入出力に対応。
HD時: 40入力10出力(HDMI 1.4 x 2含む)に対応。
全入力にフレームシンクロナイザー機能を搭載し、入力された同期 / 非同期ビデオ信号のスイッチングを可能にします。

4Kシステム構成例

MELite™

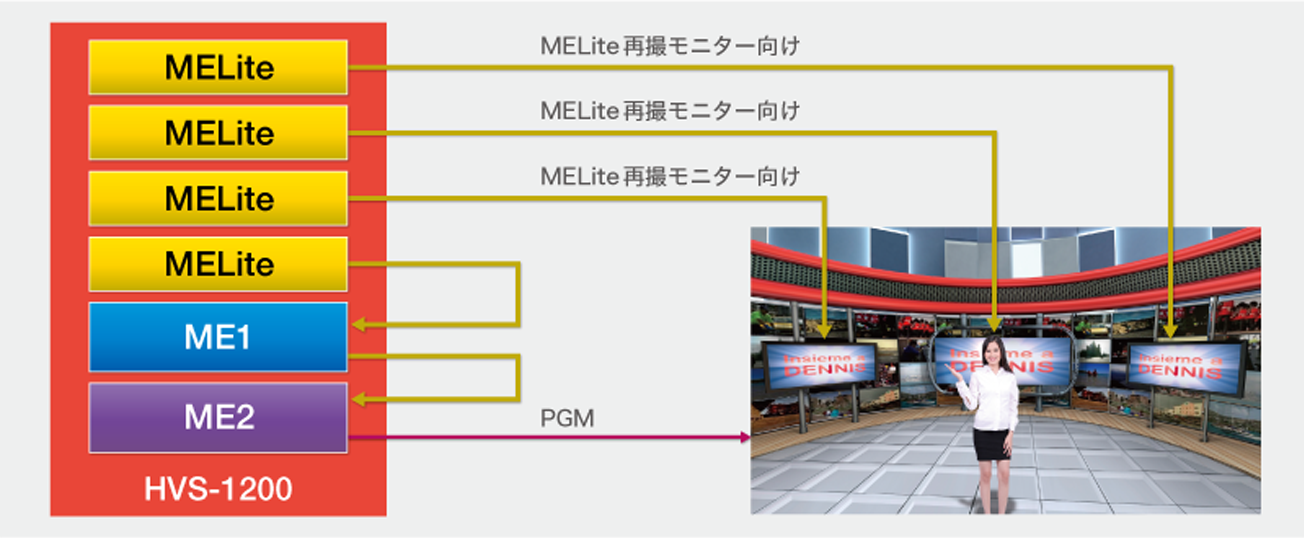

AUXトランジション機能をさらに進化させたのがMELiteです。AUXバスでAUXトランジションを実行させる前のプレビューが確認可能となり、AUX出力をPGM/PREVと同等に扱うことができます。標準で1MELite(4K(UHD)時)または4MELite(HD時)を装備し、1M/Eスイッチャーでありながら、4K(UHD) 2M/EスイッチャーやHD 6M/Eスイッチャーのように活用いただけます。

AUXを使用して、プレビューを確認しながらトランジション*¹(CUT、MIX、WIPE)の適用やキーイングが可能。
MELiteはM/E列の前段に配置可能なため、より高度な演出用の列として使用が可能。
再撮向け映像として使用すれば、単なる映像切り替えに留まらない演出が可能。

1 DVEトランジションは含みません。

FLEXaKEY™

柔軟なアサイン変更が特徴的なFLEXaKEYという名称のキーヤー (DSKに相当) を、M/Eバスに標準のキーヤーから独立させて1系統(4K(UHD)時) / 4系統(HD時)搭載しています。AUXバスに異なる4系統のキーイングを簡単に行うなど、標準的なビデオスイッチャーの枠を超えた演出を実現できます。

FLEXaKEYは、M/EまたはAUXバスにフリーアサイン可能。
- 4K(UHD): 最大3キーヤー (2キーヤー + 1 FLEXaKEY) の合成が可能。
- HD: 各M/Eバスでは最大8キーヤー (4キーヤー + 4 FLEXaKEY) の合成が可能。

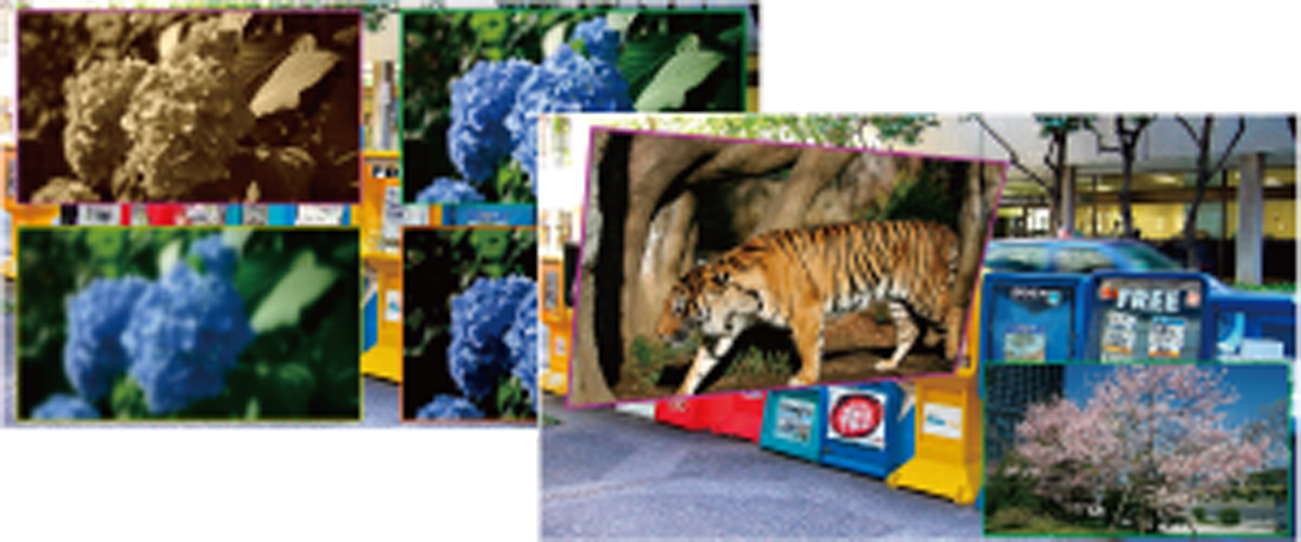

AUXバスでP-in-P表示をしたり、FLEXaKEYをMELiteにアサインすると、アップストリームキーとして使用することも可能。
FLEXaKEYを応用することにより、たった1台のHVS-1200で、複数のモニターを並べたビデオウォール(マルチモニター)を実現可能。
