HVS-100 / 110

オプション

HVS-100専用オプション

HVS-100では、必要な入出力形式を必要な分だけ追加することが可能です。3基の入出力拡張スロットを装備し、HD/SD-SDIだけでなく、アナログコンポーネント、アナログコンポジット、HDMI、RGBなどの入出力拡張カードを実装することができます。

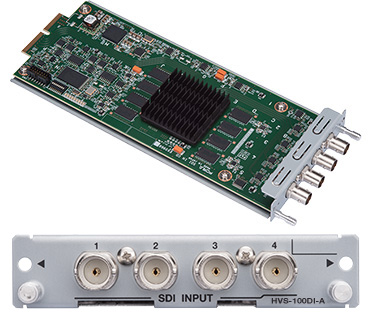

  • HVS-100DI-A : HD/SD-SDI入力拡張カード

    カード1枚で4系統のHD/SD-SDI増設が可能です。全入力にフレームシンクロナイザ機能、うち2系統にリサイズ(拡大)機能を搭載、SD映像もHD映像として内部処理可能です。3G-SDI信号で入力する場合は、Level-A/Level-Bのどちらの信号入力にも対応します(Level-B信号は自動的にLevel-A信号に変換します)。

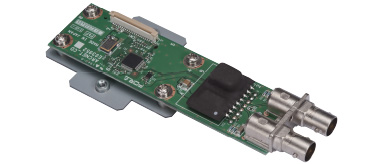

  • HVS-100DO : HD/SD-SDI出力拡張カード

    カード1枚で2系統のHD/SD-SDI増設が可能です。全出力に専用のダウンコンバータも搭載。これにより、HDとSDのサイマル出力を実現します。

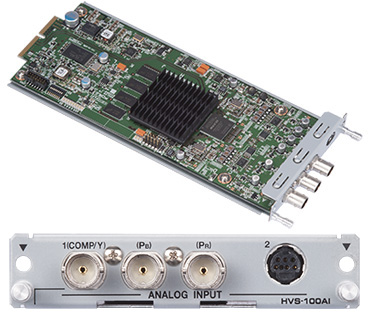

  • HVS-100AI : アナログビデオ入力拡張カード

    カード1枚で2系統のアナログビデオ信号増設が可能です。入力端子2は専用コネクタとなります(変換コネクタは付属)。入力端子それぞれに対してアナログコンポジットまたはアナログコンポーネント(HDまたはSD)入力の選択が可能です。

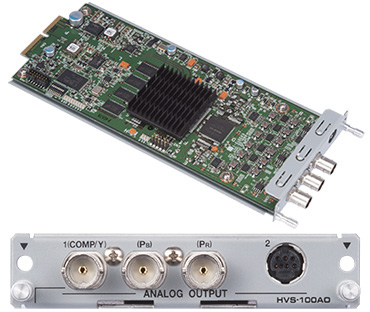

  • HVS-100AO : アナログビデオ出力拡張カード

    カード1枚で2系統のアナログビデオ信号増設が可能です。出力端子2は専用コネクタとなります(変換コネクタは付属)。出力端子それぞれに対してアナログコンポジットまたはアナログコンポーネント(HDまたはSD)出力の選択が可能です。

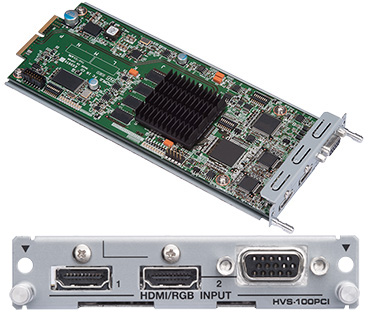

  • HVS-100PCI : PC (HDMI/VGA)入力拡張カード

    カード1枚にHDMIおよびVGA端子を搭載。双方を利用することで2系統の入力が可能です。

    入力拡張カード対応解像度
    HDモード* 1080/59.94p 1024 x 768/60Hz (XGA), 1280 x 1024/60Hz (SXGA), 1280 x 768/60Hz (WXGA), 1600 x 1200/60Hz (UXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/59.94p (HDTV)
    1080/50p 1024 x 768/60Hz (XGA)**, 1280 x 1024/60Hz (SXGA)**, 1280 x 768/60Hz (WXGA)**, 1600 x 1200/60Hz (UXGA)**, 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/50p (HDTV)
    1080/29.97p 1920 x 1080/29.97p (HDTV)
    1080/25p 1920 x 1080/25p (HDTV)
    1080/24p 1920 x 1080/24p (HDTV)
    1080/23.98p 1920 x 1080/23.98p (HDTV)
    1080/59.94i 1024 x 768/60Hz (XGA), 1280 x 1024/60Hz (SXGA), 1280 x 768/60Hz (WXGA), 1600 x 1200/60Hz (UXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/59.94i (HDTV)
    1080/50i 1024 x 768/60Hz (XGA)**, 1280 x 1024/60Hz (SXGA)**, 1280 x 768/60Hz (WXGA)**, 1600 x 1200/60Hz (UXGA)**, 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/50i (HDTV)
    1080/29.97PsF 1024 x 768/60Hz (XGA), 1280 x 1024/60Hz (SXGA), 1280 x 768/60Hz (WXGA), 1600 x 1200/60Hz (UXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/29.97PsF (HDTV)
    1080/25PsF 1024 x 768/60Hz (XGA)**, 1280 x 1024/60Hz (SXGA)**, 1280 x 768/60Hz (WXGA)**, 1600 x 1200/60Hz (UXGA)**, 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/25PsF (HDTV)
    720/59.94p 1024 x 768/60Hz (XGA), 1280 x 1024/60Hz (SXGA), 1280 x 768/60Hz (WXGA), 1280 x 720/59.94p (HDTV)
    720/50p 1024 x 768/60Hz (XGA)**, 1280 x 1024/60Hz (SXGA)**, 1280 x 768/60Hz (WXGA)**, 1280 x 720/50p (HDTV)
    SDモード 625/50i 640 x 480/60Hz (VGA)**, 800 x 600/60Hz (SVGA)**, 1024 x 768/60Hz (XGA)**, 720 x 576/50i (SDTV, PAL)
    525/60i 640 x 480/60Hz (VGA), 800 x 600/60Hz (SVGA), 1024 x 768/60Hz (XGA), 720 x 480/60i (SDTV, NTSC)

    * HDCP非対応

    ** システムフォーマットのフレームレートが25または50の場合は、リフレッシュレート60Hzの映像信号を入力すると映像に乱れが生じます。

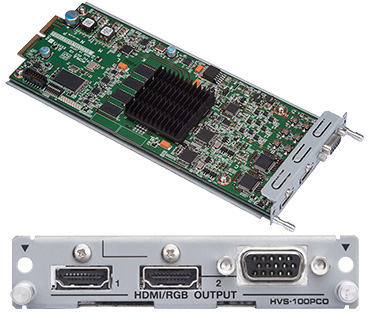

  • HVS-100PCO : PC (HDMI/VGA)出力拡張カード

    カード1枚にHDMIおよびVGA端子を搭載。双方を利用することで2系統の出力が可能です。

    出力拡張カード対応解像度
    HDモード* 1080/59.94p 1280 x 1024/60Hz (SXGA), 1600 x 1200/60Hz (UXGA), 1680 x 1050/60Hz (WSXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/59.94p (HDTV)
    1080/50p 1280 x 1024/60Hz (SXGA)**, 1600 x 1200/60Hz (UXGA)**, 1680 x 1050/60Hz (WSXGA) **, 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/50p (HDTV)
    1080/29.97p 1280 x 1024/60Hz (SXGA), 1600 x 1200/60Hz (UXGA), 1680 x 1050/60Hz (WSXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/29.97p (HDTV)
    1080/25p 1280 x 1024/60Hz (SXGA)**, 1600 x 1200/60Hz (UXGA)**, 1680 x 1050/60Hz (WSXGA)**, 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/25p (HDTV)
    1080/24p 1920 x 1080/24p (HDTV)
    1080/23.98p 1920 x 1080/23.98p (HDTV)
    1080/59.94i 1280 x 1024/60Hz (SXGA), 1600 x 1200/60Hz (UXGA), 1680 x 1050 /60Hz (WSXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/59.94i (HDTV)
    1080/50i 1280 x 1024/50Hz (SXGA), 1280 x 1024/60Hz (SXGA)**, 1600 x 1200/50Hz (UXGA), 1600 x 1200/60Hz (UXGA)**, 1680 x 1050/50Hz (WSXGA), 1680 x 1050/60Hz (WSXGA)**, 1920 x 1200/50Hz (WUXGA), 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/50i (HDTV)
    1080/29.97PsF 1280 x 1024/60Hz (SXGA), 1600 x 1200/60Hz (UXGA), 1680 x 1050 /60Hz (WSXGA), 1920 x 1200/60Hz (WUXGA), 1920 x 1080/29.97PsF (HDTV)
    1080/25PsF 1280 x 1024/50Hz (SXGA), 1280 x 1024/60Hz (SXGA)**, 1600 x 1200/50Hz (UXGA), 1600 x 1200/60Hz (UXGA)**, 1680 x 1050/50Hz (WSXGA), 1680 x 1050/60Hz (WSXGA)**, 1920 x 1200/50Hz (WUXGA), 1920 x 1200/60Hz (WUXGA)**, 1920 x 1080/25PsF (HDTV)
    720/59.94p 1280 x 1024/60Hz (SXGA), 1280 x 768/60Hz (WXGA), 1280 x 720/59.94p (HDTV)
    720/50p 1280 x 1024/50Hz (SXGA), 1280 x 1024/60Hz (SXGA)**, 1280 x 768/50Hz (WXGA), 1280 x 768/60Hz (WXGA)**, 1280 x 720/50p (HDTV)
    SDモード 625/50i 800 x 600/50Hz (SVGA), 800 x 600/60Hz (SVGA)**, 720 x 576/50i (SDTV, PAL)
    525/60i 800 x 600/60Hz (SVGA), 720 x 480/60i (SDTV, NTSC)

    * HDCP非対応

    ** システムフォーマットのフレームレートが25または50の場合に、リフレッシュレート60Hzの信号を出力すると映像に乱れが生じます。

HVS-100PSM/100PSO : リダンダント電源ユニット

  • HVS-100PSM:HVS-100本体用
  • HVS-100PSO:HVS-100OUコントロールパネル用

HVS-110専用オプション

HVS-110PSM : リダンダント電源ユニット

HVS-110本体用

HVS-100/110共通オプション

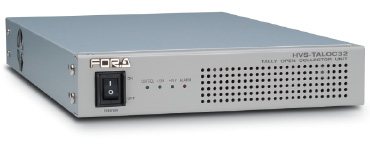

HVS-TALOC32、HVS-TALR32 : タリーインターフェースユニット

HVS-TALOC32

オープンコレクタ方式のHVS-TALOC32またはリレー方式のHVS-TALR32を接続可能です。いずれもハーフラックサイズで、1台のHVS-100/110に対して最大3台まで接続できます。

  • HVS-TALOC32:タリーオープンコレクタユニット(32接点)
  • HVS-TALR32:タリーリレーユニット(32接点)

HVS-AUX8 : AUXリモートコントロールパネル

HVS-AUX8

8ボタンタイプ、ハーフラックサイズのAUXリモートコントロールパネルを用意。ARCNET接続により最大5台までのカスケード接続が可能です。各パネルはパネル延長キットを利用することで、ボタン面を延長して利用することもできます。

  • HVS-AUX8RK:パネル延長キット(HVS-AUX8用)

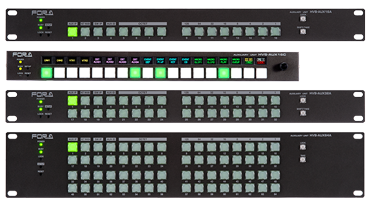

HVS-AUX16A/AUX32A/AUX64A : AUXリモートコントロールパネル

HVS-AUX16A (上)
HVS-AUX32A (中央)
HVS-AUX64A (下)

16、32、64ボタンタイプのAUXリモートコントロールパネル。16、32ボタンは1Uラックサイズ、64ボタンは2Uラックサイズで、Ethernet接続により最大5台まで接続が可能です。各ボタンにはAUXのソース確認だけでなく、各種機能のアサインも可能なため、運用の幅が大きく広がります。

HVS-AUX16B : デスクトップタイプ AUXリモートコントロールパネル

HVS-AUX16B

16ボタンタイプ・デスクトップタイプのAUXリモートコントロールパネル。

HVS-100EXP3G : 3 Gbps拡張ソフトウェア

3 Gbps (1080p) ならびに4K (3840 x 2160, Square Division)の入出力をサポートするためのソフトウェアです。

HVS-100ARC : ARCNET拡張カード

AUXパネルなどが接続可能になります。

HVS-100ED : エディタインターフェースソフトウェア

編集機プロトコルに対応するためのソフトウェア。BVS/DVS、GVGプロトコルをサポートしています。
