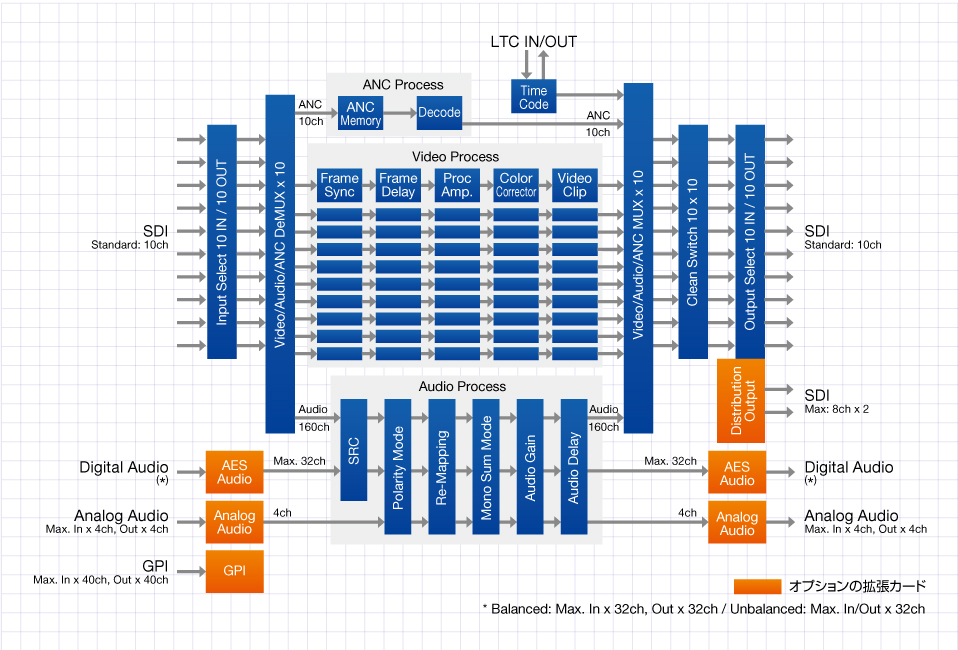

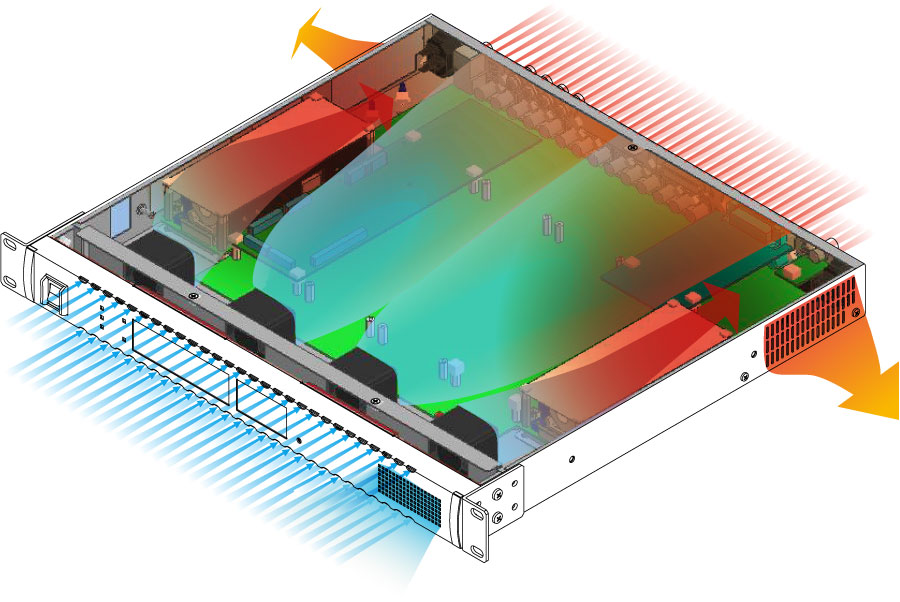

マルチチャネルシグナルプロセッサFA-1010

朋栄のフレームシンクロナイザは、状態の悪いビデオ信号に対して圧倒的な引き込み性能を持っています。同期モードはフレーム／ライン／AVDLから選択可能。いずれのモードにおいてもアンシラリデータはH/Vともに通過させることが可能です*。

• 入出力フォーマットが異なる場合には通過可能なパケットに制約があります。

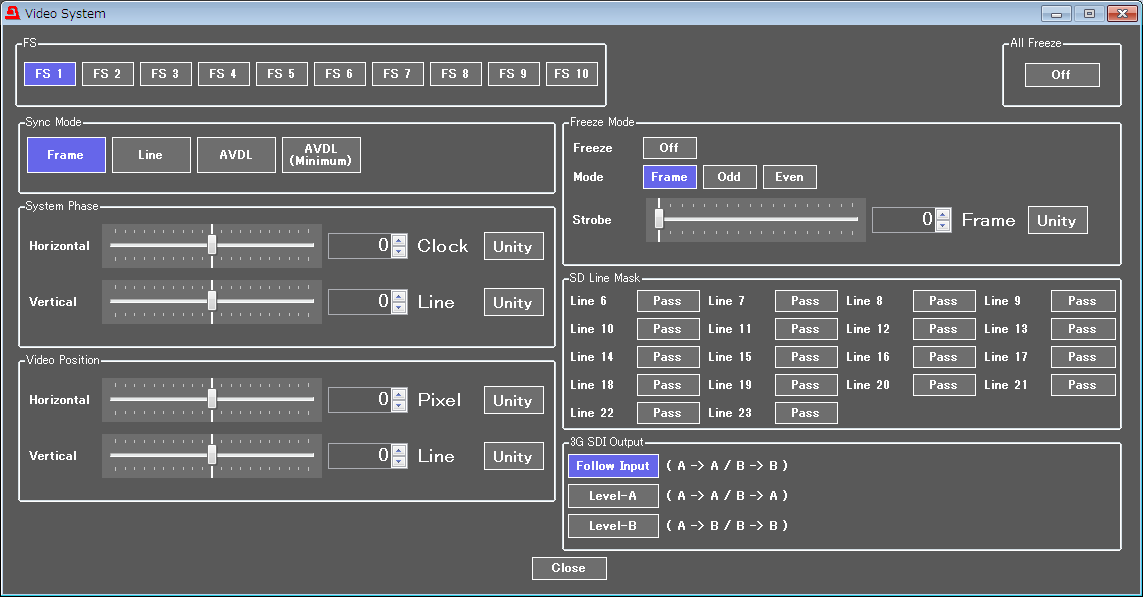

Frame Syncモード

ゲンロック信号に対して同期させて出力するモードです。ゲンロック信号とビデオ入力信号が同期/非同期のどちらの場合でも使用できます。

Line Syncモード

ゲンロック信号に対して±1/2ラインの範囲で同期させて出力するモードです。ゲンロック信号をビデオ入力信号が同期の場合にのみ使用できます。

AVDLモード

ゲンロック信号に対して一定の遅延で出力するモードです。引き込み範囲はHD時5H、SD時1Hになります。ゲンロック信号とビデオ入力信号が同期の場合にのみ使用できます。

Line Sync (Minimum) モード

入力された信号を最小遅延にて出力するモードです。ゲンロック信号とビデオ入力信号が同期の場合にのみ使用できます。

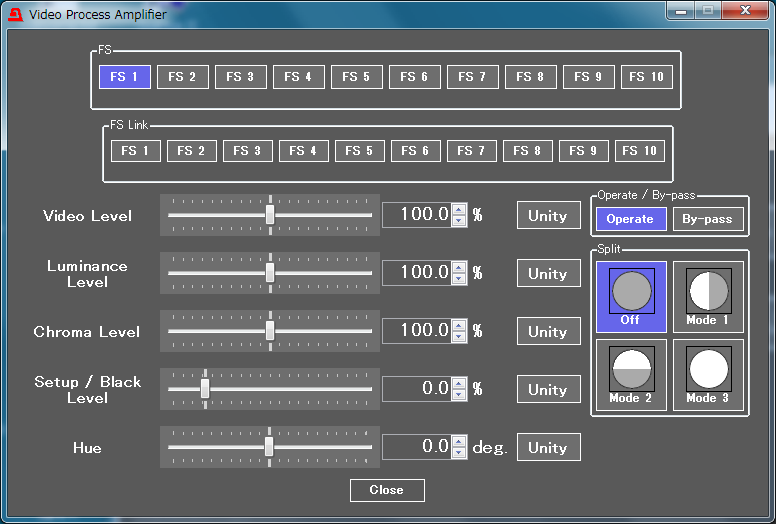

ビデオレベル、クロマレベル、ブラックレベル、HUEの調整が可能です。個別での調整はもちろん、チャネルリンクにより、複数のチャネルを一括コントロールすることも可能です。また、補正前/補正後を確認するための分割表示機能も有しています。

放送業界で実績のあるカラーコレクタ機能を各チャネルに標準搭載。10系統のカラーコレクタを自由にお使いいただけます。

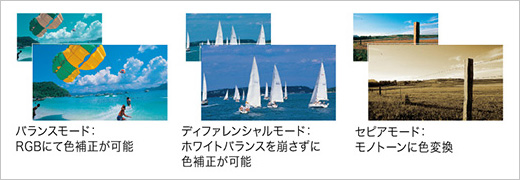

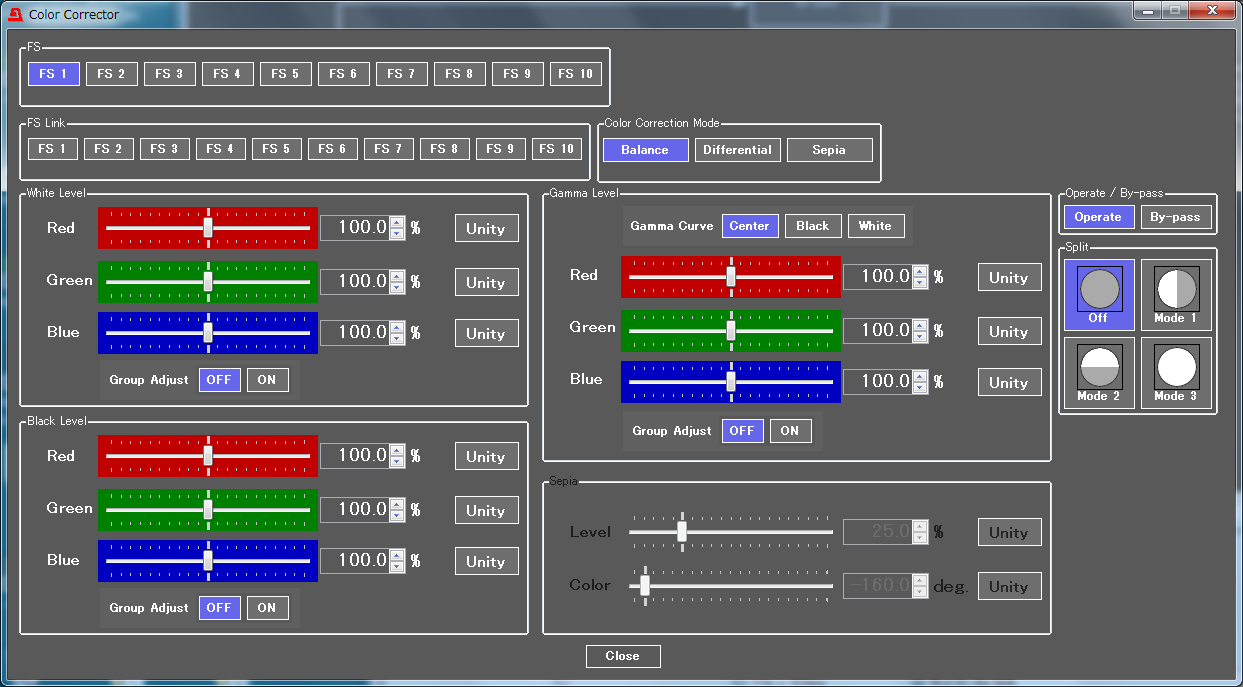

カラーコレクションモードは3種類。単独またはグループでの色調整が可能です。パラメータの差を保ったまま各チャネルをリンクすることも可能です。

• バランスモード：RGBによる色調整
• ディファレンシャルモード：ホワイトバランスを崩さずに色調整
• セピアモード：モノクロまたはセピアに色変換

各パラメータには朋栄のカラーコレクタではおなじみのUNITYボタンを搭載。ボタンを押すだけでデフォルト状態に復帰させることができます。
補正前/補正後を確認するための分割表示機能も有しています。
4Kモードを利用して、4Kカラーコレクタとしての利用も可能です。

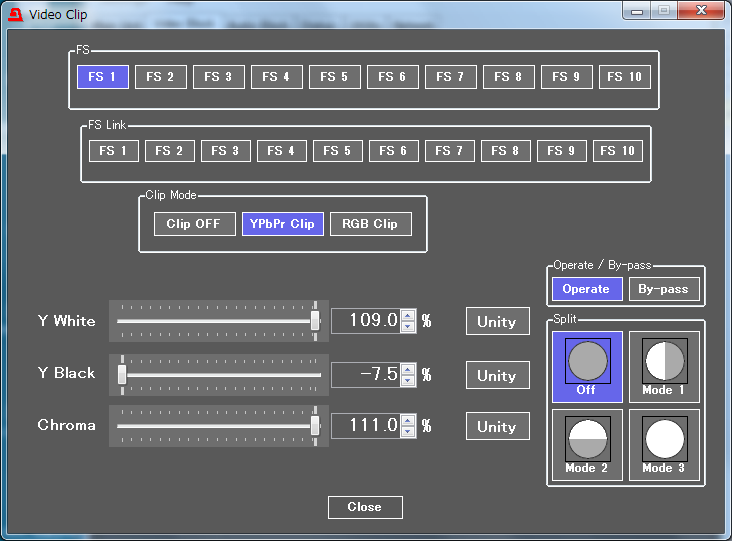

朋栄のカラーコレクタで評判のクリップ機能を継承。Y/PB/PRまたはRGBクリップ機能により、色情報を最適な範囲内に押さえ込むことが可能です。

• Y/PB/PRクリップ：ホワイトクリップとブラッククリップ機能により、ホワイトバランスを保ったまま、必要以上に明るい／暗い色情報を範囲内に調整可能。
• GBRクリップ：ホワイトクリップとブラッククリップ機能により、必要以上に明るい／暗い色情報を範囲内に調整可能。撮影時に発生した意図しない色情報を補正します。

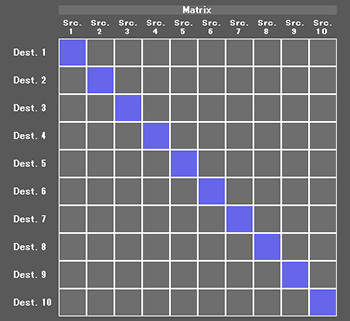

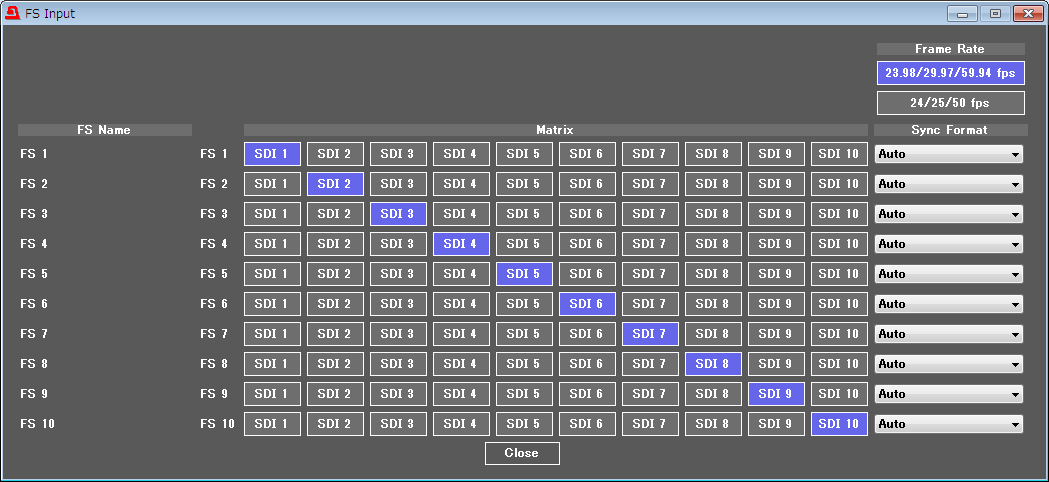

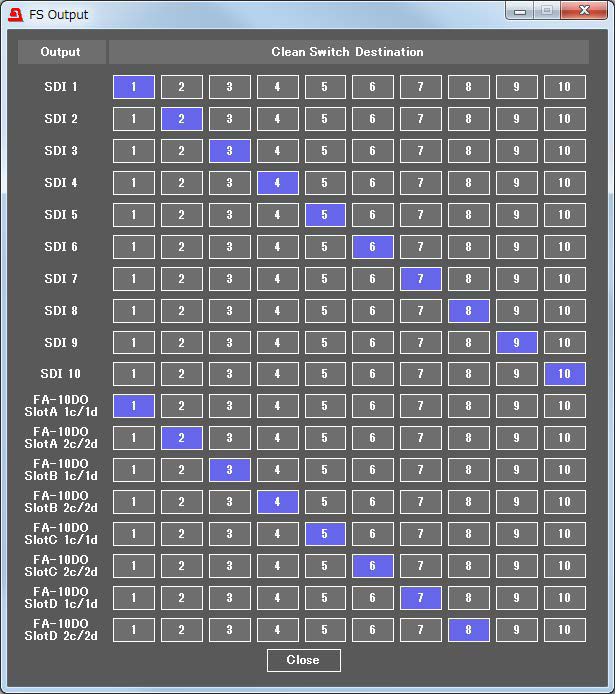

SDI入出力それぞれにセレクタ機能を搭載。入力段でプロセス経路を選択し、さらに出力段で出力する端子を選択することが可能です。

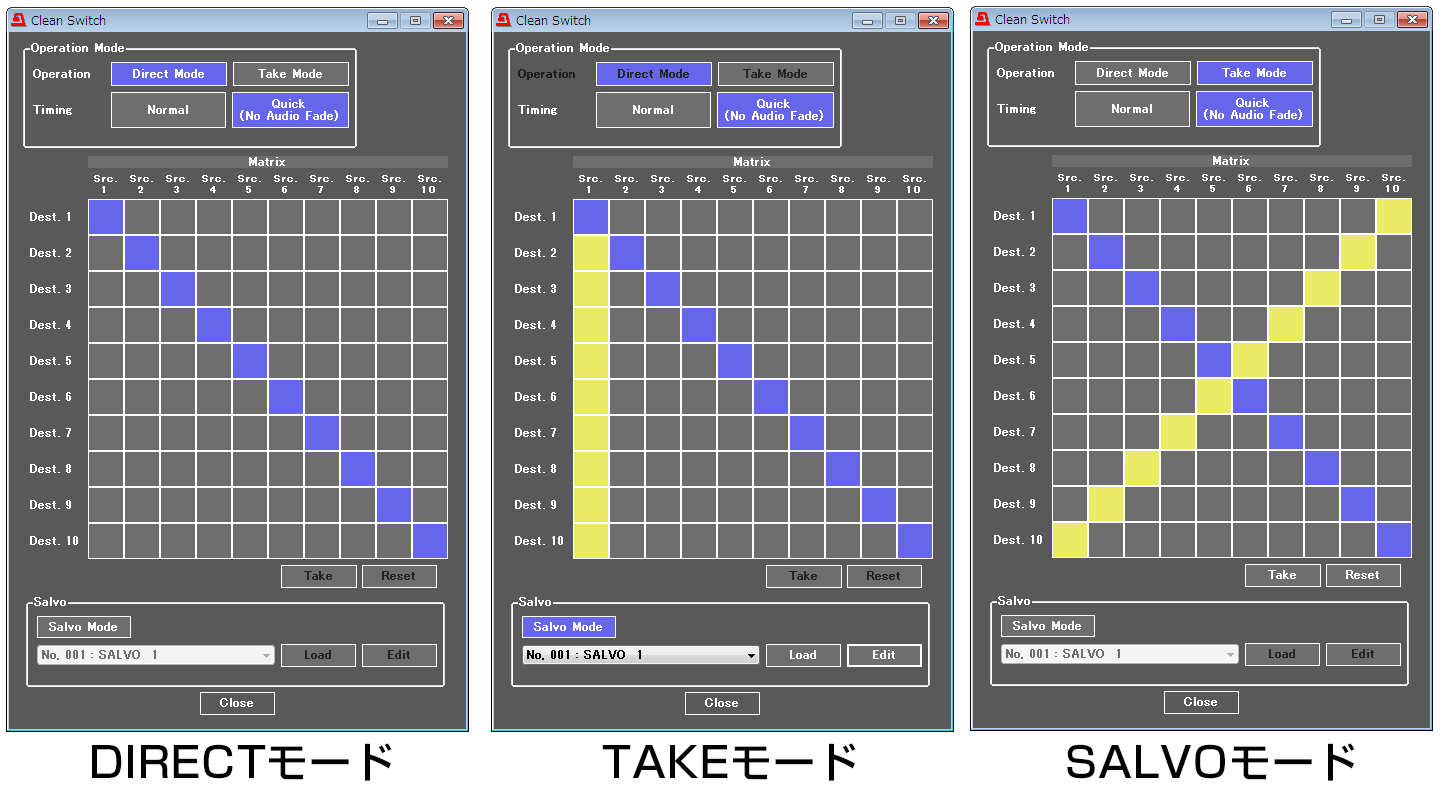

出力部にはクリーンスイッチを搭載。映像、音声ともにノイズやショックなく、スムーズな切り替えを実現します。切り替え方法は、クロスポイントを直接操作するダイレクトモードのほか、TAKE操作で一括切り替えを行うTAKEモード、さらに、クロスポイント設定を保存し、一括で切り替えるSALVOモードを搭載。プロセス処理付きのルーティングスイッチャとしても十分に活用可能です。

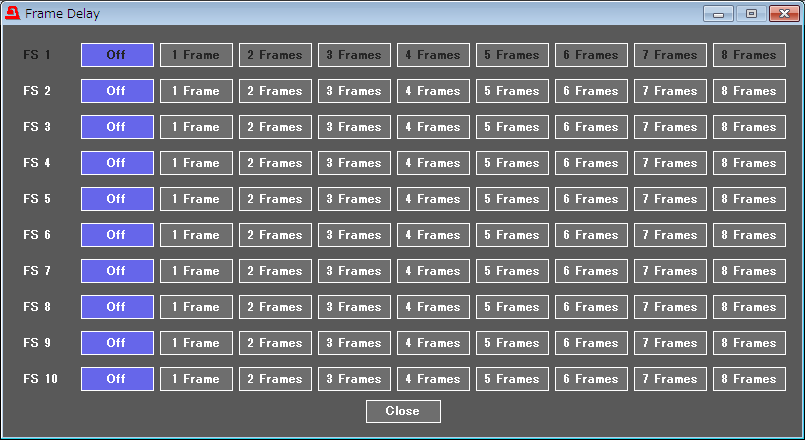

最大8フレームまでのフレームバッファを搭載。各チャネル個別にディレイ調整が可能です。

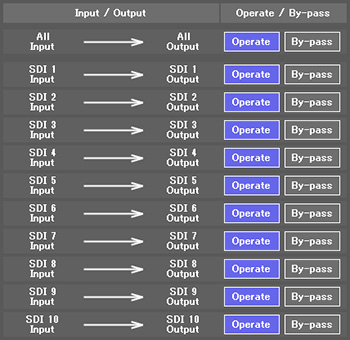

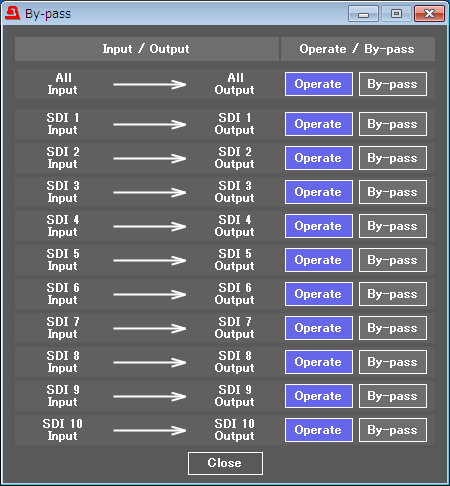

電源断や障害発生時にプロセス機能をバイパスし、映像を出力するバイパス機能を搭載しています。

ビデオ信号に重畳されたアンシラリ(ANC)信号は最初に分離され、プロセス回路とは別に処理されます。ANCデータはチャネルごとにそのまま通過するか、設定されたANCデータを重畳しなおすか、ブランクにするかを選択することができます。

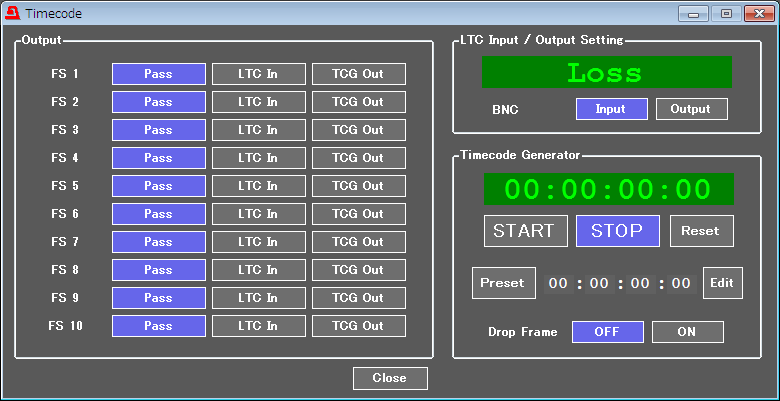

タイムコードは、外部からのLTCタイムコード入力のほか、内蔵のタイムコードジェネレータを選択できます。チャネルごとにPass、外部TCまたは内蔵TCに準拠するかどうかを選択可能。また、搭載のLTC端子は外部LTC入力のほか、内蔵TCの外部出力として利用することも可能です(選択式)

チャネルごとに100%カラーバー、75%カラーバー、SMPTEカラーバー、Ramp信号の出力が可能です。

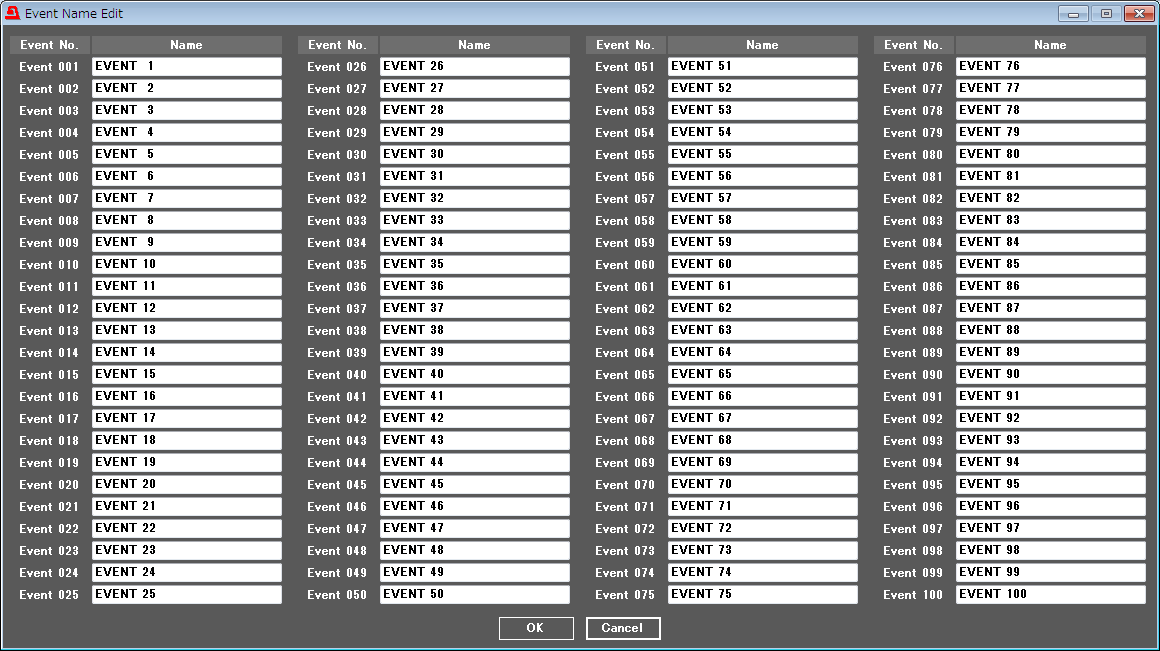

FA-1010で設定した各種パラメータはイベントメモリとして内部に保存することが可能です。本体には最大100件の保存が可能です。また、PCを使って設定データをバックアップ/リストアすることも可能です。

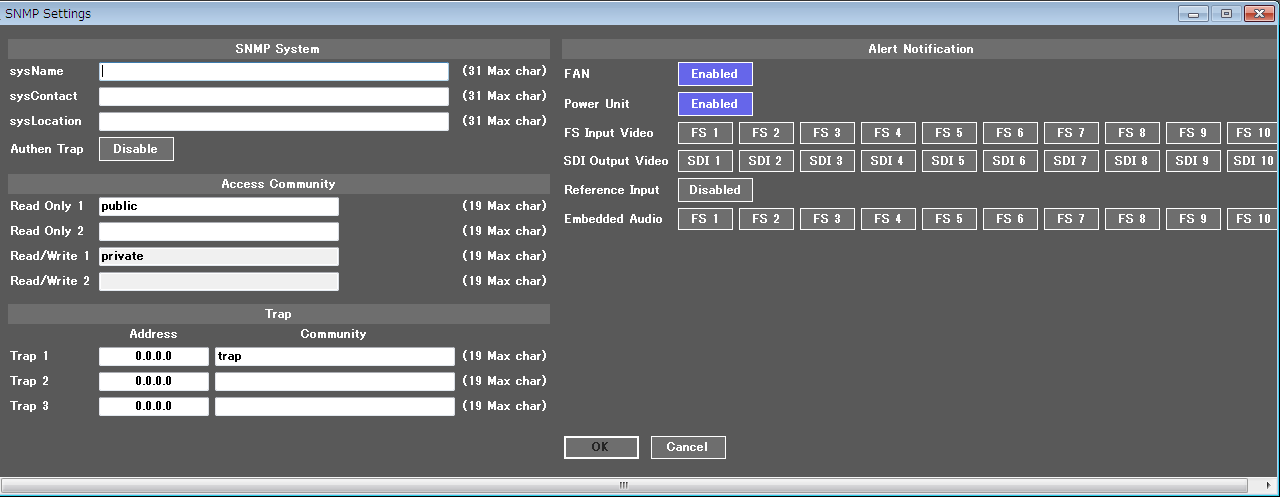

FA-1010は標準でSNMPに対応しています。電源、ファン、信号等に関するアラーム監視をSNMP経由で行うことも可能です。

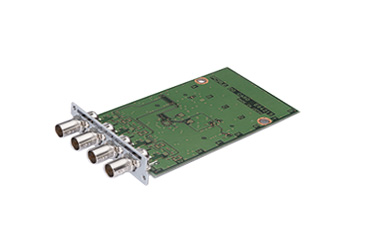

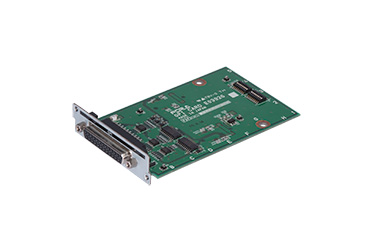

オプションスロットに映像出力拡張オプションFA-10DOを追加すると、1スロットあたり2系統2分配出力の拡張が可能です。

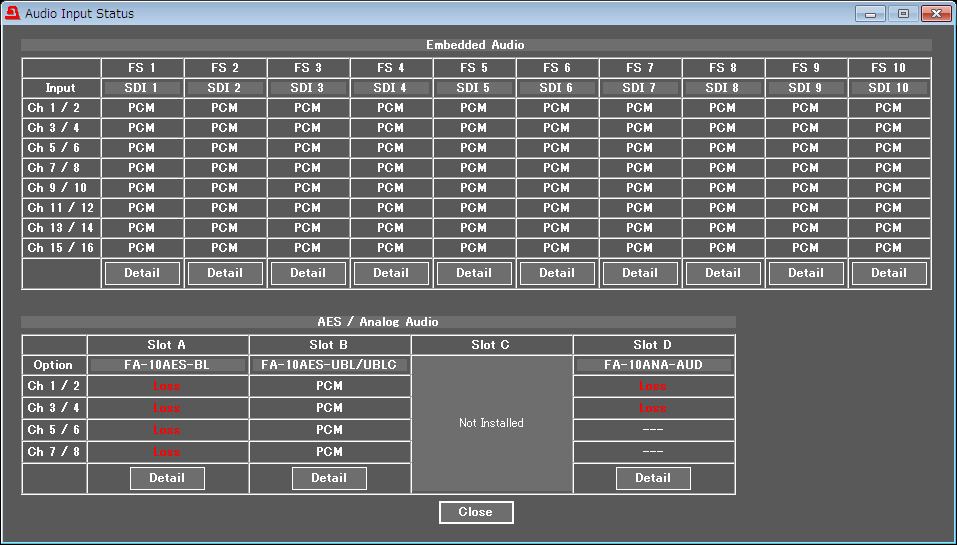

エンベデッドオーディオは、3G/HD(同期/非同期)、SD-SDI*(同期) 1系統あたり16チャネルに対応。10系統すべて合わせると最大160チャネルものオーディオ入力を処理可能なパワフルな性能を有しています。

• SD-SDI出力時のオーディオは12チャネル

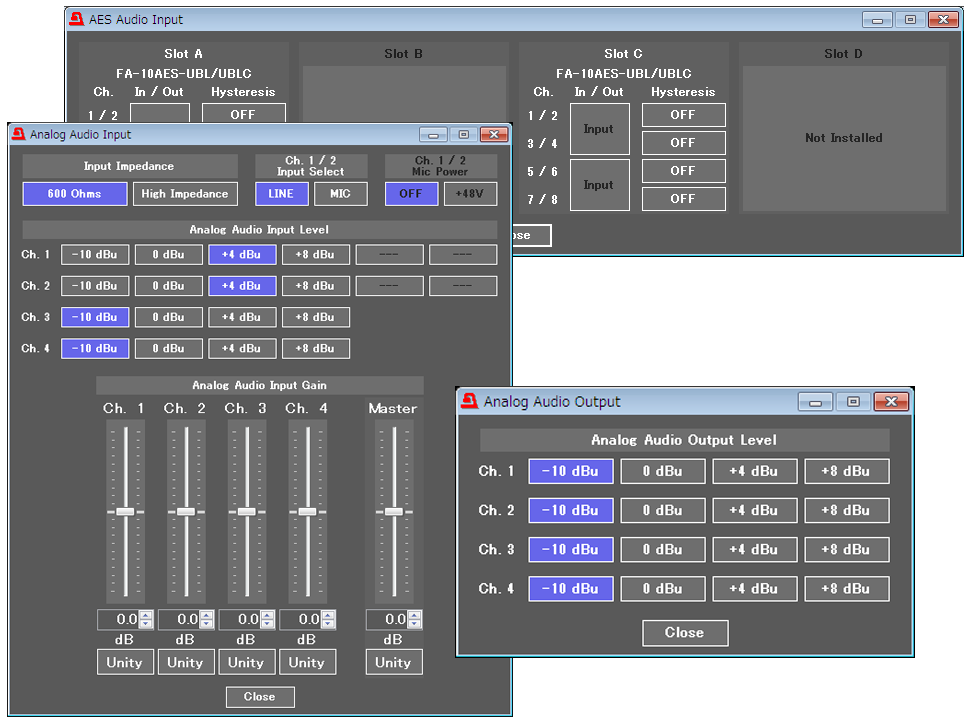

FA-1010にはオプションとしてデジタルオーディオ入出力、アナログオーディオ入出力を用意。オプションスロットに実装することで、A/D、D/A変換はもちろん、エンベデッドオーディオ信号と組み合わせたリマップ、MUX/DEMUXが可能です。

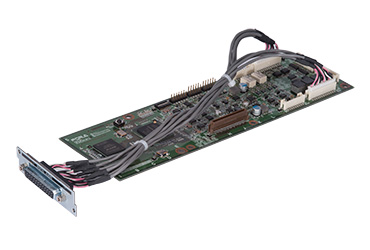

FA-10AES-BL: 平衡デジタルオーディオ入出力

4系統（8チャネル）の平衡デジタルオーディオ入出力が可能です。

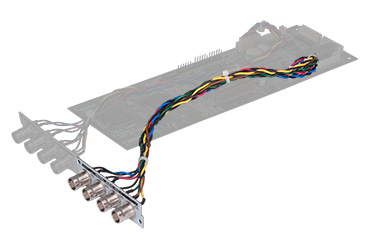

FA-10AES-UBL: 不平衡デジタルオーディオ入出力

4系統（8チャネル）の不平衡デジタルオーディオ入出力（4チャネルごとに入出力切り替え）が可能です。

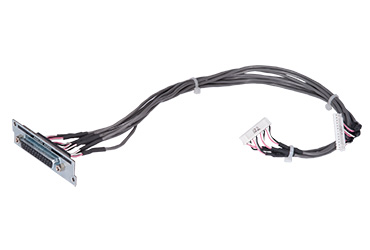

FA-10ANA-AUD: アナログオーディオ入出力

2系統（4チャネル）の平衡または不平衡アナログオーディオ入出力が可能です。

オーディオチャネルごとにゲイン調整が可能です。ボタンを押すだけで基準値に戻すことが可能なUNITYボタンも実装しています。

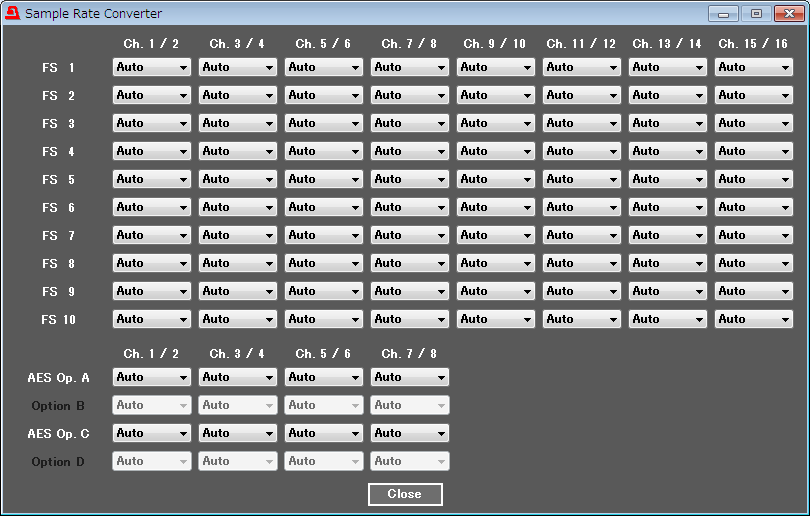

デジタルオーディオ全チャネルにサンプルレートコンバータ回路を搭載。システムに同期した出力が可能です。

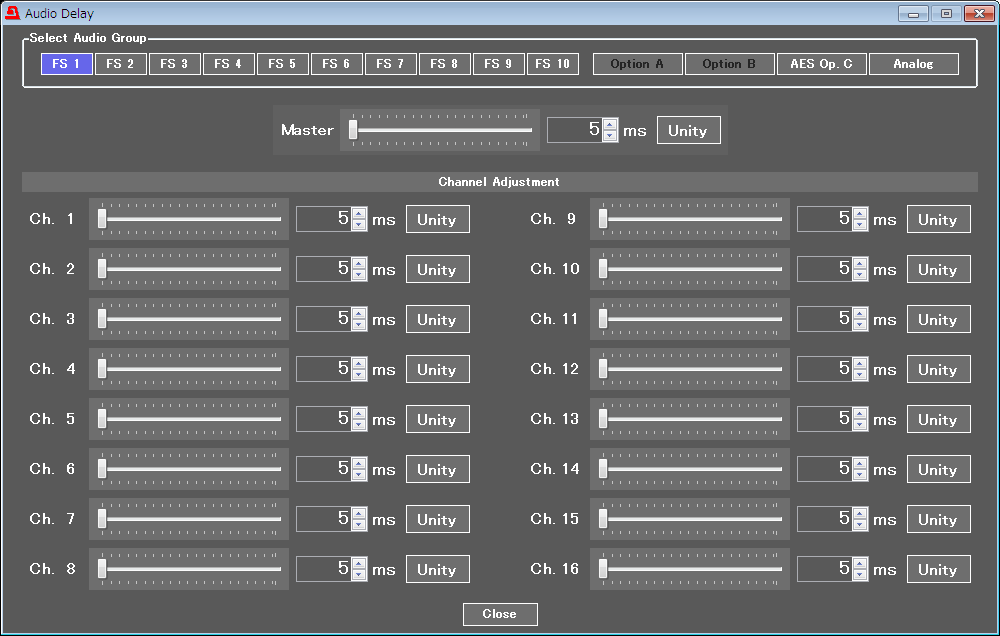

オーディオチャネルごとにディレイ調整が可能です。1ms単位、最大1,000 msまで調整ができます。また、オーディオグループ一括でのディレイ調整も可能です。ボタンを押すだけで基準値に戻すことが可能なUNITYボタンも実装しています。

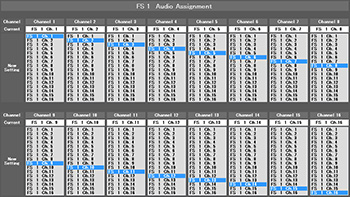

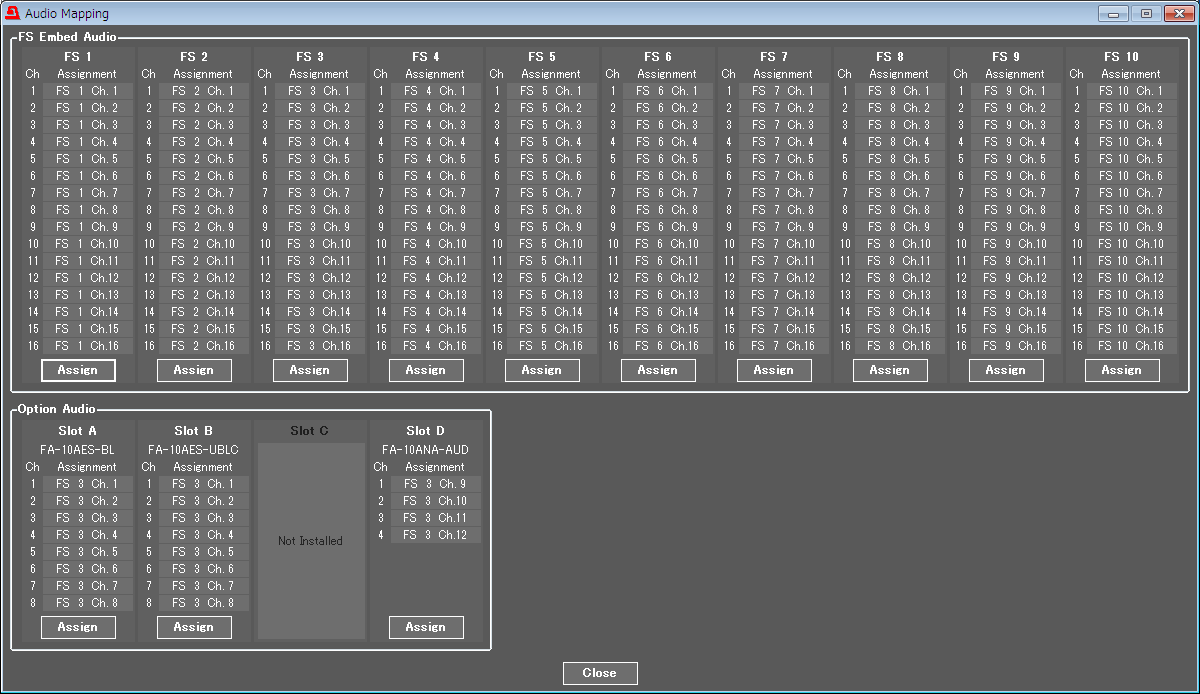

ビデオにエンベッドするオーディオチャネルを、順番を含めて自由に変更可能です。10系統のビデオすべてのチャネルにまたがってリマップが可能です。オプションのオーディオチャネルとの差し替えやメイン音声と副音声との差し替え等に便利な機能です。

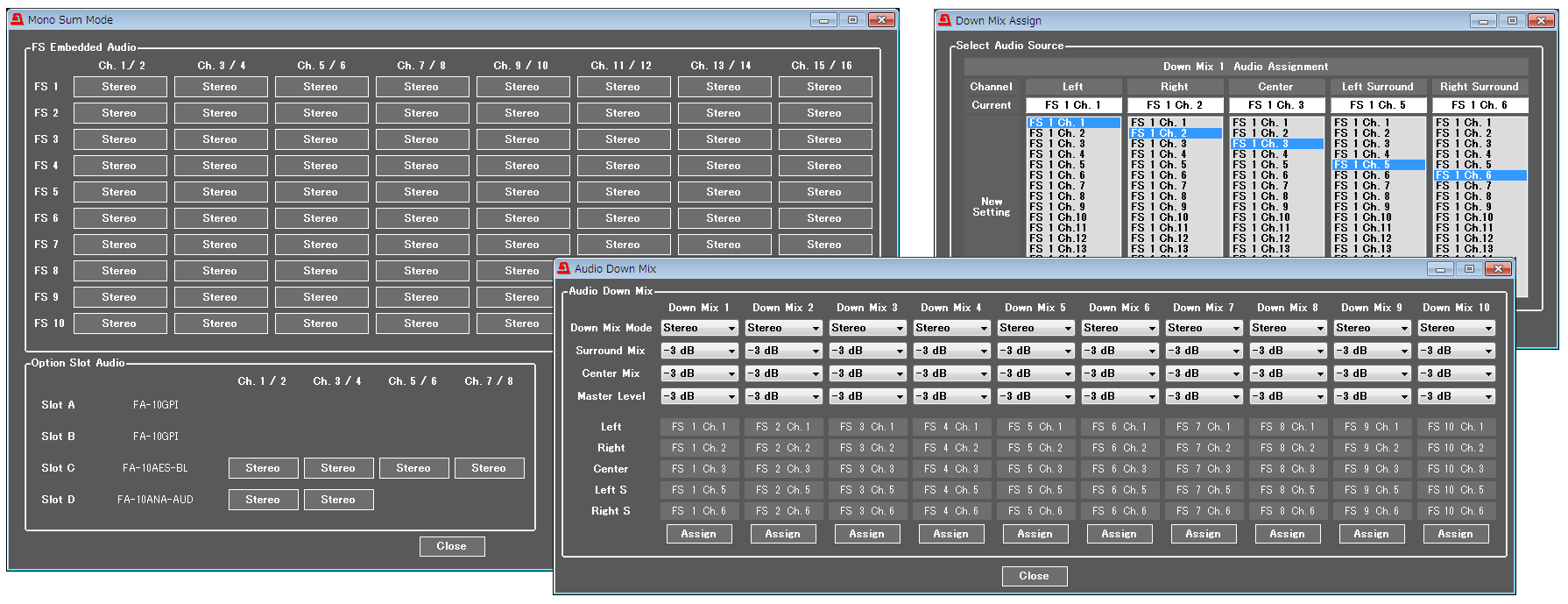

5.1CH音声からステレオへの変換等に便利な機能。L/R/Center/SL/SRそれぞれへのアサインチャネルの変更やゲイン調整、ダウンミックスモードを選択できます。ステレオペアをモノラルに変換するMono Sumモードも搭載しています。

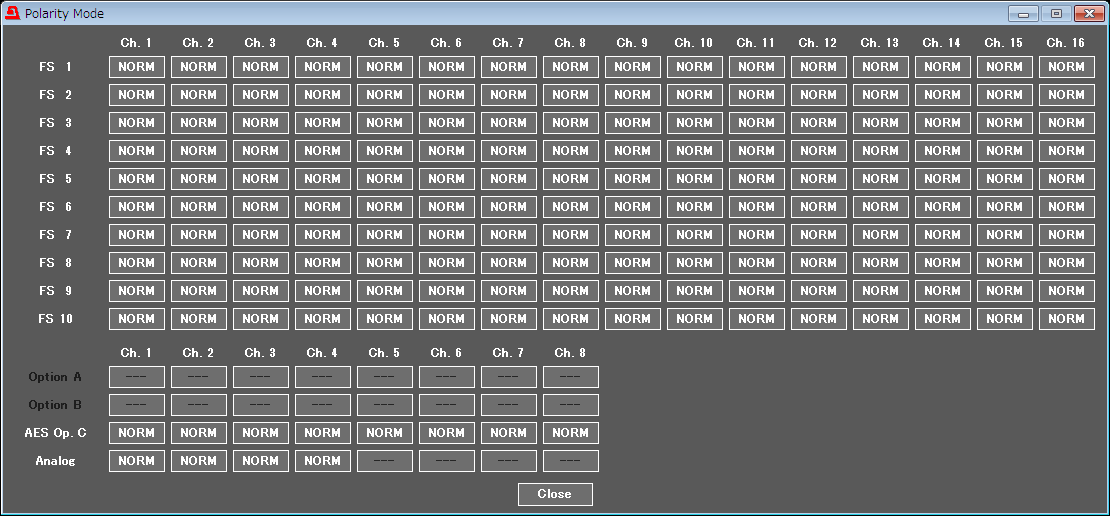

オーディオチャネルごとに極性を反転させることが可能です。意図せず位相がずれてしまったオーディオチャネルを修正することができます。

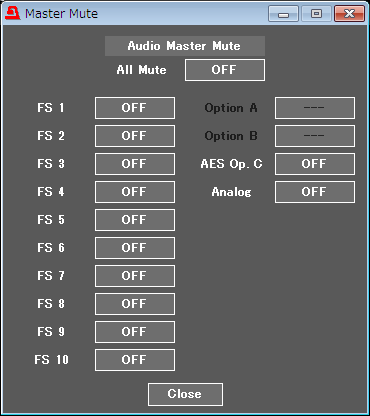

ビデオチャネルまたはオーディオオプションごとに音声をミュートすることが可能です。

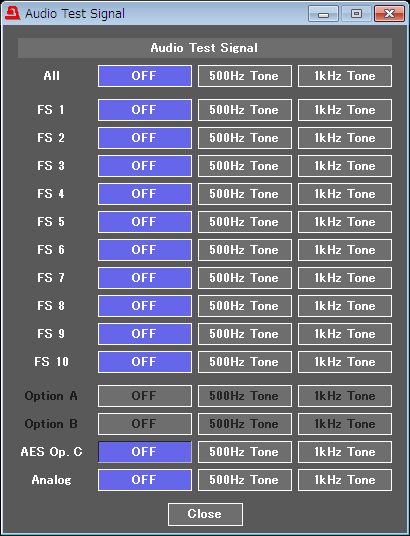

ビデオチャネルまたはオーディオオプションごとに500kHz、1kHz基準信号を出力することが可能です。また、オーディオチャネルごとにも基準信号を出力することが可能です。

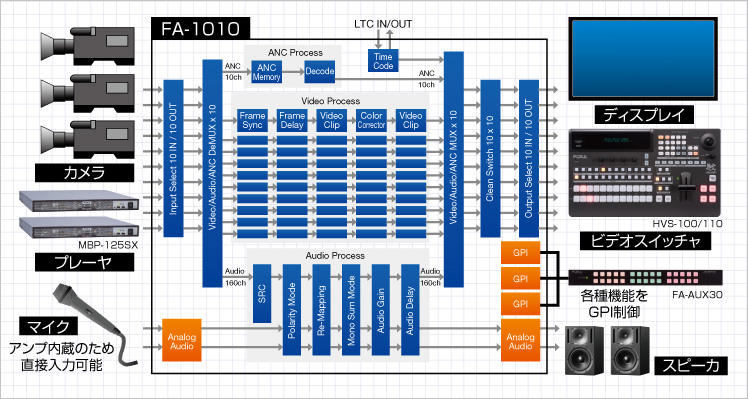

システム例1

• FA-1010にて各種入力機器の同期合わせ、ディレイ調整、色補正が可能です
• アナログオーディオオプションにはヘッドアンプやファンタム電源を搭載、マイクを直接入力することも可能です
• オーディオMUX、DEMUX機能により、マイク音源等の外部音源をカメラ映像に重畳することも容易です

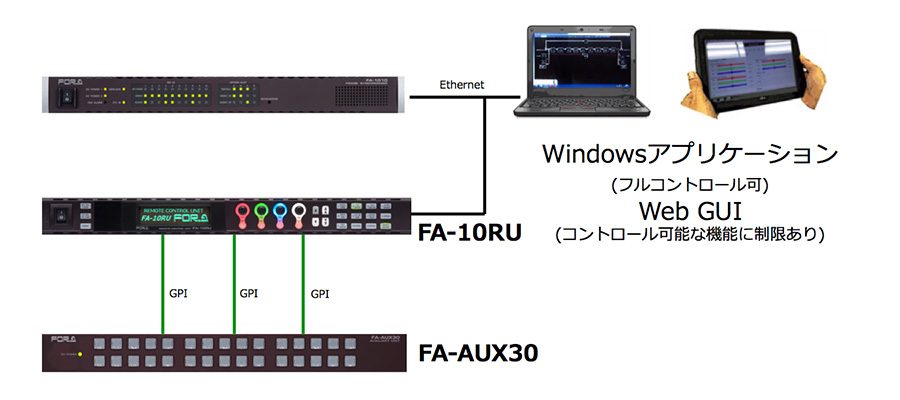

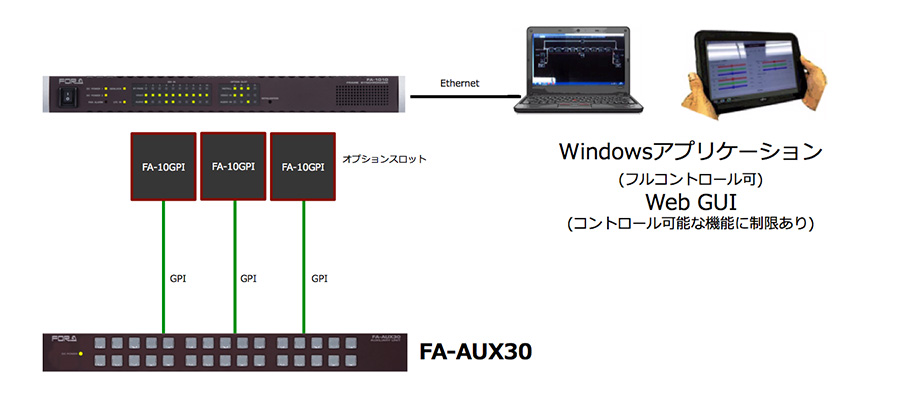

• 外部リモートユニットFA-AUX30を使用することで、GPIによる各種機能へのアクセスも容易です

システム例2

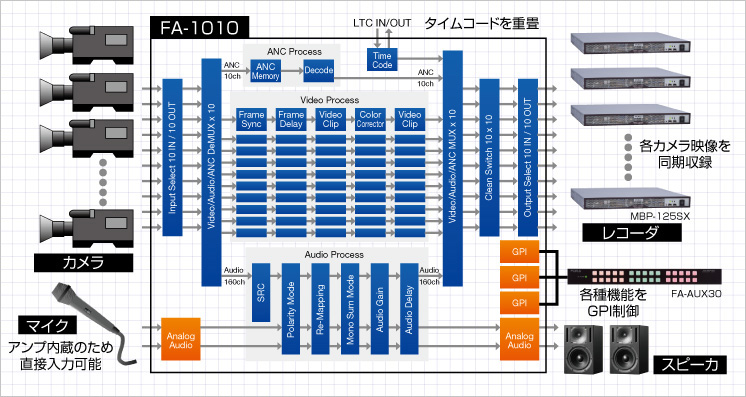

• 複数台のカメラを用いたマルチカメラ収録にも活用可能です
• 各カメラ映像の同期合わせ、ディレイ調整、色補正が可能です
• タイムコードジェネレータ/インサータにより、すべてのレコーダのタイムコードを同期できます
• オーディオMUX、DEMUX機能により、マイク音源等の外部音源をカメラ映像に重畳することも容易です
• 外部リモートユニットFA-AUX30を使用することで、GPIによる各種機能へのアクセスも容易です

システム例3

• 4Kカメラのフレームシンクロナイザ、プロセッサとしても活用可能です
• 最大2台までの4Kカメラ映像の同期合わせ、ディレイ調整、色補正が可能です
• チャネルリンク機能により、QFHD映像をひとつの映像として処理することが可能です
• オーディオMUX、DEMUX機能により、外部音源をカメラ映像に重畳することも容易です
• 出力拡張オプションの実装により、多くの出力系統を有することができます

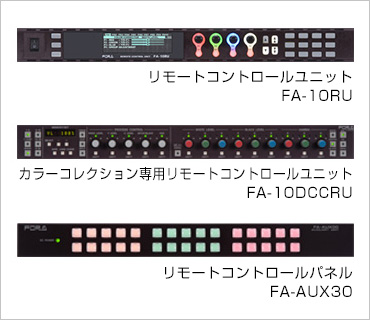

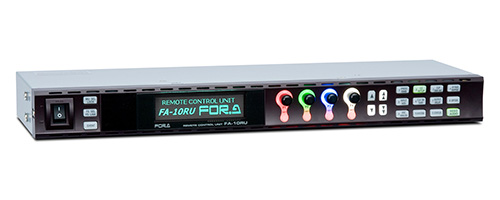

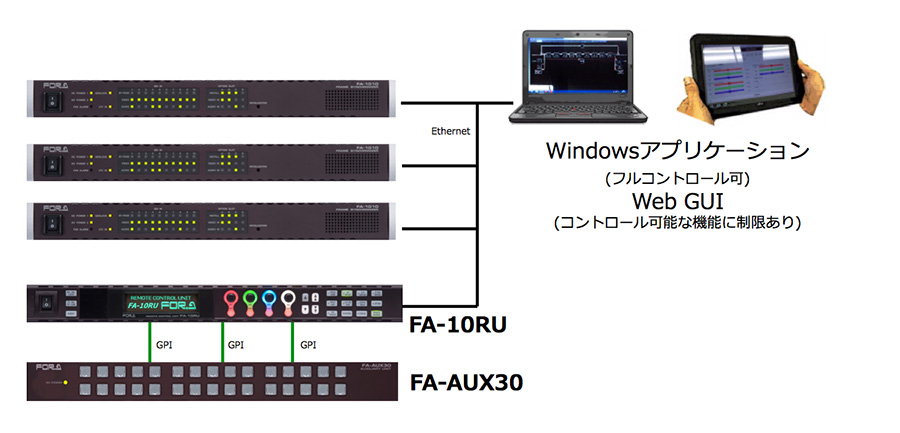

FA-10RU : リモートコントロールユニット

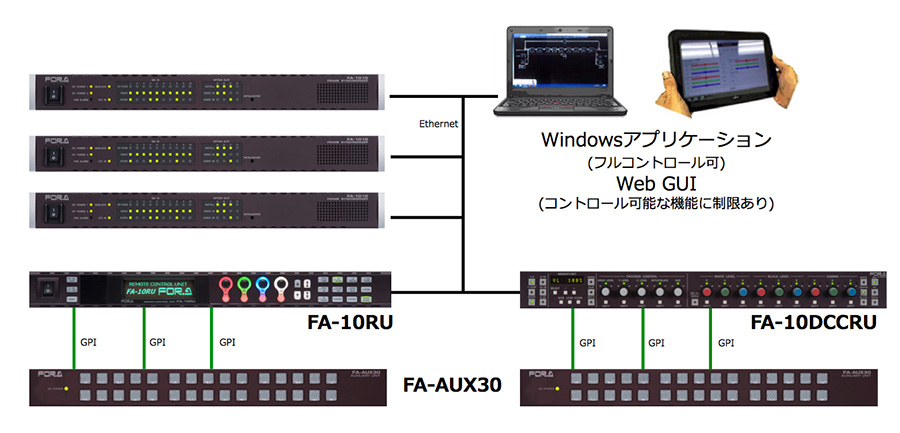

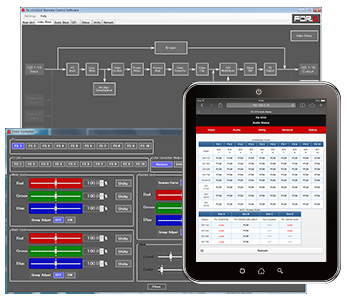

FA-1010のほぼ全機能について遠隔操作が可能なリモートコントロールユニット。FA-10RU 1台からは最大100台のFA-1010をコントロール可能です。また、1台のFA-1010に対し最大5台(FA-10DCCRU、FA-1010GUIを含む)からの同時制御が可能です。

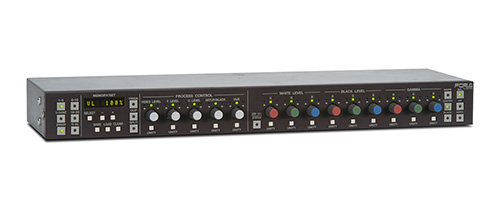

FA-10DCCRU : カラーコレクション専用リモートコントロールユニット

FA-1010のカラーコレクタ機能について遠隔操作が可能なリモートコントロールユニット。1台のFA-1010に対し最大5台(FA-10RU、FA-1010GUIを含む)からの同時制御が可能です。

FA-AUX30 : オグジュアリーユニット

FA-1010、FA-505およびリモートコントロールユニットFA-10RU、FA-10DCCRUのGPIを制御可能なユニット。30ボタンに対し使用頻度の高いファンクションを登録し、ワンタッチで呼び出すことが可能です。

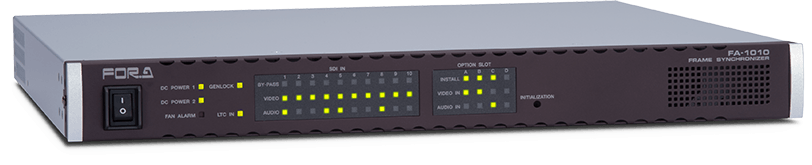

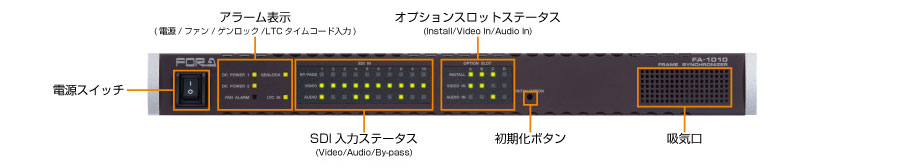

FA-1010 前面

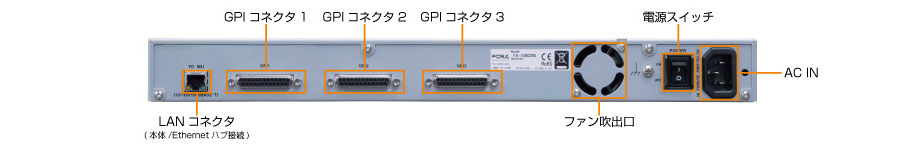

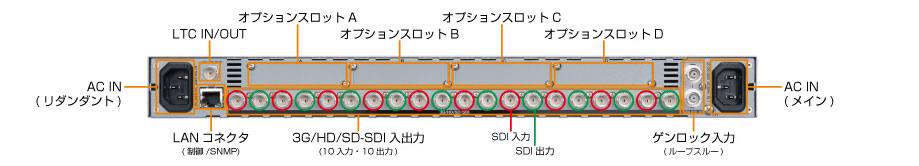

FA-1010 背面

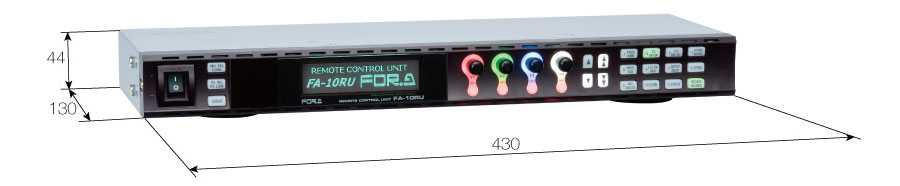

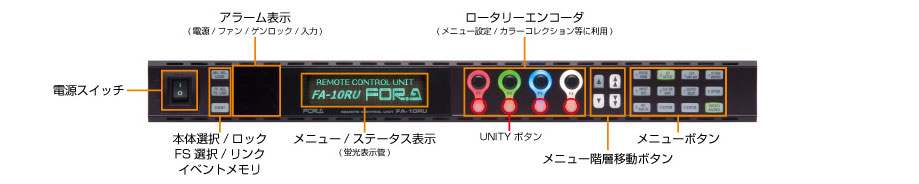

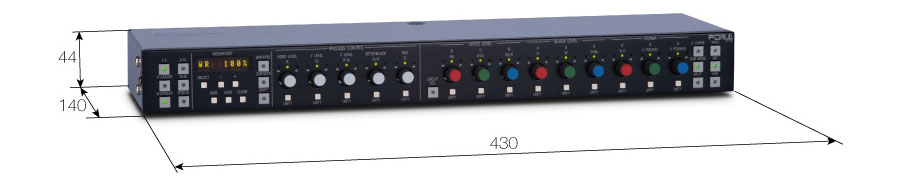

FA-10RU 前面

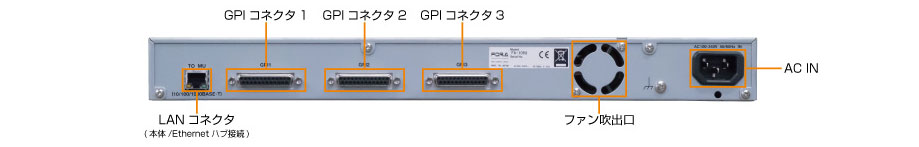

FA-10RU 背面

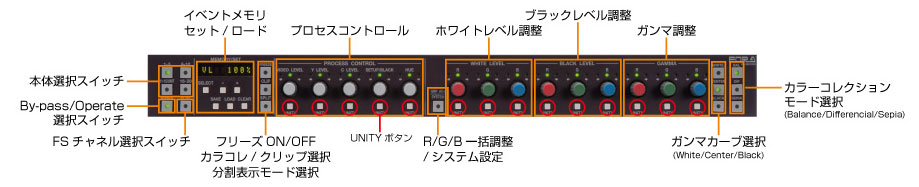

FA-10DCCRU 前面

FA-10DCCRU 背面

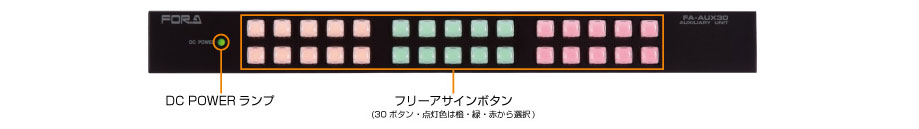

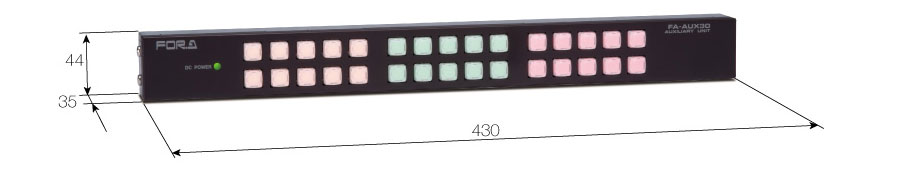

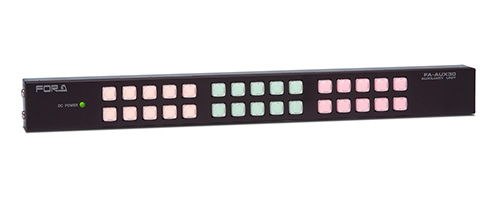

FA-AUX30 前面

FA-AUX30 背面

FA-1010

FA-10RU (リモートコントロールユニット)

FA-10DCCRU (カラーコレクタ専用リモートコントロールユニット)

FA-AUX30 (外部リモートユニット)
