マルチビューワー

MV-4000
シリーズ

希望小売価格:2,400,000円(税別)

最大68入力、8系統合わせて最大114の映像ウィンドウを表示可能。 統合監視に最適な画面分割器。

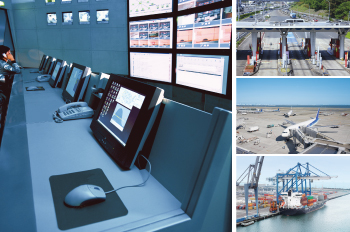

多くの監視カメラからの入力を1つのモニタに 表示可能、複数室への出力も可能なことから、 あらゆる環境の統合監視システムに最適です。



最大8モニタで異なるレイアウトを出力

  • 8系統合わせて最大114の映像ウィンドウを表示
  • 8系統合わせて最大8個の時計を表示
  • 全出力合わせてロゴは最大8種類、背景は出力ごとに1種類表示可能

タイトル欄にロゴを表示

  • 各入力に1つのロゴを登録またはすべてのウィンドウに使用可能なロゴを最大8つまで登録
  • ロゴ登録画面からビットマップを読み込み表示可能
  • Webブラウザ上で入力したテキストをタイトルとして登録可能

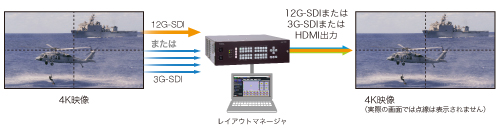

12G-SDIまたは3G-SDIで4K映像の入出力*が可能

レイアウトマネージャを使って4K映像を簡単に配置し、シームレスに表示可能

  • 12G-SDI出力はMV-4220 / MV-4320のみ

4K出力対応のクロスポイント制御

クロスポイント1〜4にアサインされた4つの入力映像を一括で制御

HDMI 2.0 LEVEL B設定時のレイアウトは2種類から選択可能

  • HD4系統出力+4K 1系統4分配出力

  • HDカラーバー4分配出力+4K 2系統各2分配出力

12G-SDI出力時*のレイアウト

  • 4K 1系統2分配出力+4K 1系統4分配出力

  • 4K 1系統/4K→2KダウンサイズHDMI2分配出力+4K 1系統/4K→2KダウンサイズHDMI2分配出力

  • 12G-SDI出力はMV-4220 / MV-4320のみ

SDI出力とHDMI出力それぞれで4K/2K出力とレイアウトの設定が可能

4K/2K混在出力も可能

HDから4Kへのアップリサイズ機能

レイアウトマネージャ

Windows PC上で動作するレイアウトマネージャを標準添付。レイアウトパターンの登録や切り替え、タイトル表示など各種設定をPC上から自在に変更可能です。レイアウトは出力ごとに最大68パターンまで本体メモリに保存可能。保存後はフロントパネルからダイレクトにリコールできます。

その他特長

  • ネットワーク動画転送機能
  • ネットワーク録画機能
  • 各種信号の混在入力に対応
  • 各種信号の高精細出力に対応
  • オーディオレベル表示
  • オーディオモニタリング出力
  • エラー画面ハイライト機能
  • タリー表示/タイトル表示/タイムコード表示
  • 時刻表示/タイマ表示/インフォメーションディスプレイ表示
  • インフォメーションディスプレイ機能
  • ロゴ表示/背景表示
  • INPUT LOCK
  • 30時間制の時刻表示
  • スケジュールタイマ
  • クロップ機能
  • フリーズ検出機能

ラインアップ

MV-4200シリーズ

2Uサイズで最大68入力、8系統114画面出力に対応。オプションカードは3枚まで実装可能。※オプションカードMV-4200SDIまたはMV-4220SDIを3枚装着時

MV-4200

最大114ウィンドウ表示が可能。標準で3G-SDI 4出力に加え、HDMI 4出力を搭載。12G-SDIを最大10入力まで搭載可能。*

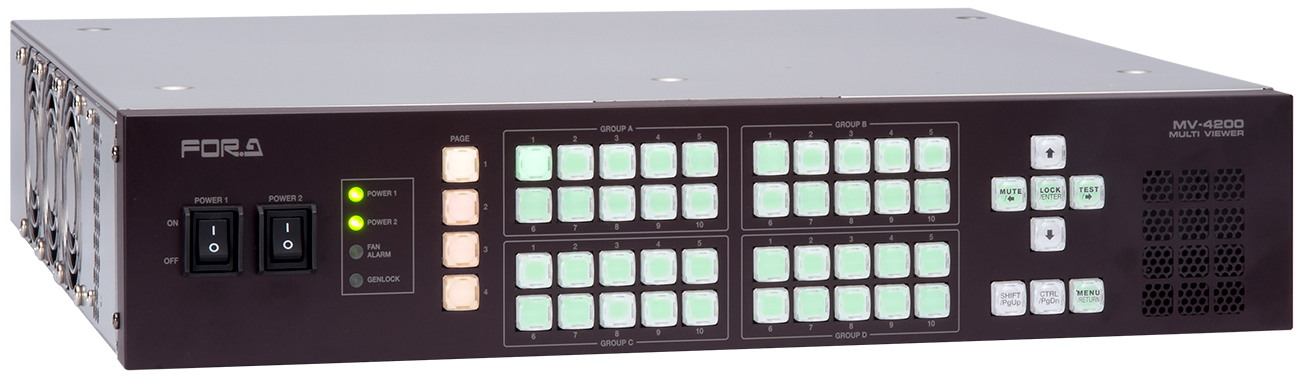

MV-4210

最大114ウィンドウ表示が可能。標準で3G-SDI 8出力を搭載。12G-SDIを最大10入力まで搭載可能。*

MV-4220

最大110ウィンドウ表示が可能。標準で12G-SDI 2入力2出力または、3G/HD-SDI 8入力4出力およびHDMI 4出力を搭載。12G-SDIを最大12入力まで搭載可能。*

MV-4300シリーズ

3Uサイズで最大68入力、8系統出力に対応。オプションカードは入力カード3枚に加え、IF拡張カード1枚を実装可能。電源のホットスワップにも対応*

MV-4300

最大114ウィンドウ表示が可能。標準で3G-SDI 4出力に加え、HDMI 4出力を搭載。12G-SDIを最大15入力まで搭載可能。*

MV-4310

最大114ウィンドウ表示が可能。標準で3G-SDI 8出力を搭載。12G-SDIを最大15入力まで搭載可能。*

MV-4320

最大110ウィンドウ表示が可能。標準で12G-SDI 2入力2出力または、3G/HD-SDI 8入力4出力およびHDMI 4出力を搭載。12G-SDIを最大17入力まで搭載可能。*

  • オプション

オプションの追加により他製品とのシステム連携を拡張

オプションカード

  • 入力拡張カードMV-4200SDI (3G/HD/SD-SDI、アナログコンポジット x 20)
  • 入力拡張カードMV-4200PCI (DVI-I/HDMI/RGBHV x 8)
  • 入力拡張カードMV-4220SDI (12G x 5または3G/HD/SD-SDI x 20)
  • インターフェースオプションカードMV-4200IF (GPIO、シリアル制御、アナログオーディオ入力、AESオーディオ入力、GENLOCK入力)

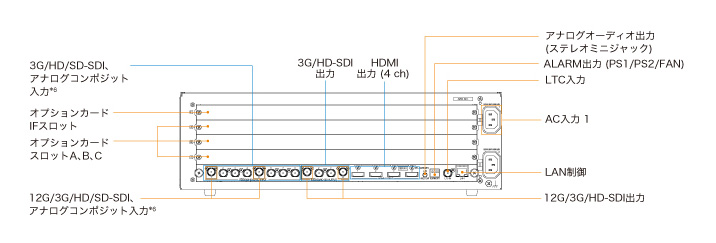

MV-4320の場合(背面パネル:標準時)

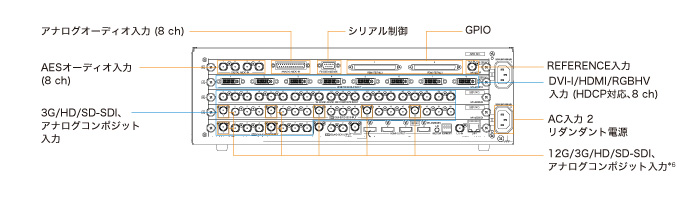

拡張例:上から順にMV-4200IF、MV-4200PCI、MV-4200SDI、MV-4220SDIおよびMV-4200PSをMV-4320に装着した例

最大8台まで接続可能なリモートコントロールパネル

  • HVS-AUX16A
    16ボタン/1Uラックサイズ

  • HVS-AUX16B
    16ボタン/卓上タイプ

  • HVS-AUX32A
    32ボタン/1Uラックサイズ

  • HVS-AUX64A
    64ボタン/2Uラックサイズ
