受注生産(製造には限りがあります。お問合せください。)

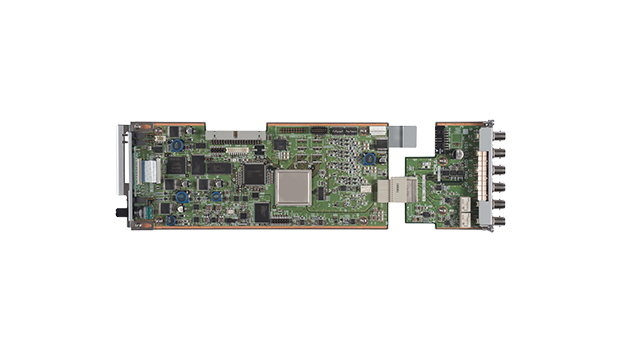

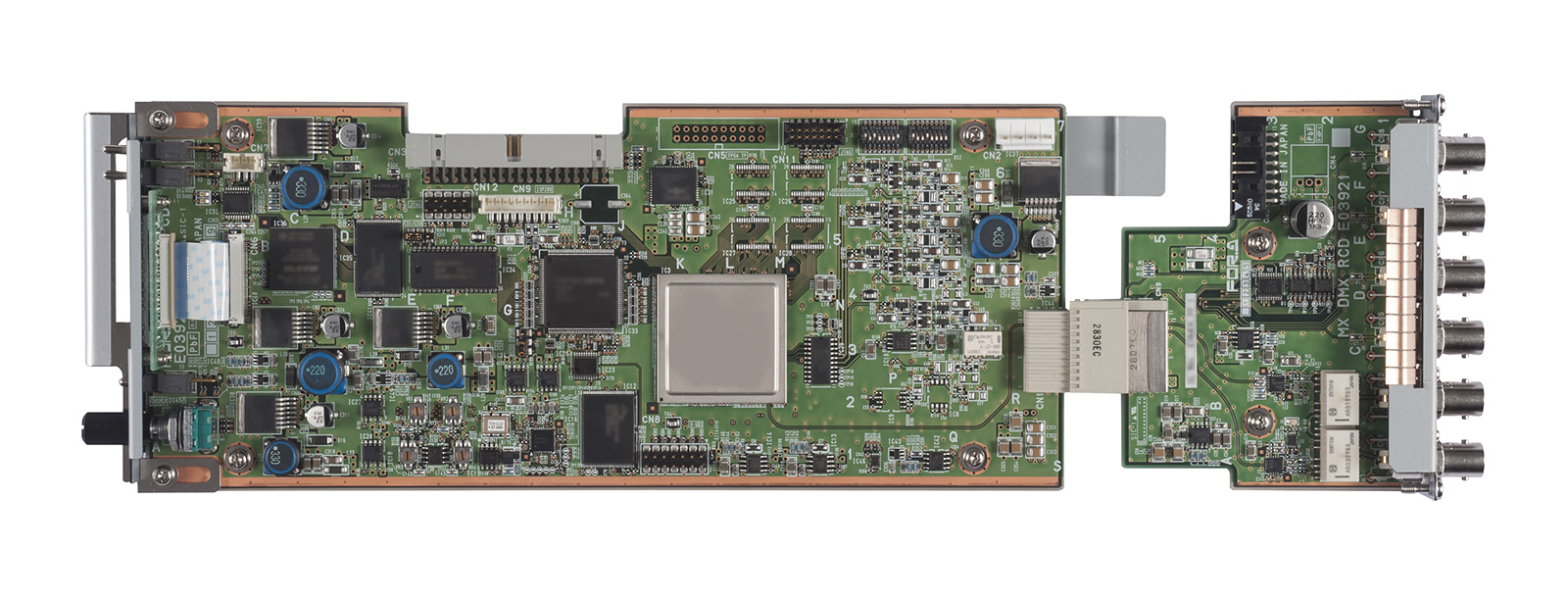

デジタルオーディオデマルチプレクサ

UFM-30DEMUX

UFMモジュラシリーズ用フレームに実装可能なモジュール形式のデジタルオーディオデマルチプレクサ。3G-SDI,HD-SDIまたはSD-SDI信号からAES/EBU信号8チャネル(ステレオ4系統)をデマルチプレクス可能。AES出力の1系統をLTC出力に切り替えてANCエリアのタイムコードをLTCとして出力する事も可能。

主な特長

  • SDI信号からAES/EBU信号4系統(8チャネル)をデマルチプレクス
  • 3G-SDI Level A/Bに対応
  • 16チャネルのエンベデッド音声をAES出力8チャネルに対しチャネル単位で任意に割り当て可能(※)
  • 非同期エンベデッド音声のデマルチプレクスに対応
  • SDI入力からデマルチプレクスした音声をリマップして、再びSDIエンベデット音声にマルチプレクス可能
  • AES OUT 7/8は切替でLTC OUTに対応。 ANCエリアのタイムコードをLTCとして出力可能
  • 電源OFF時またはBY-PASS設定時にSDI入力信号をリレーで直接バイパス出力可能
  • UFM-3DMXAO: アナログオーディオ出力オプション。独立したLTC タイムコード出力コネクタを装備
    ※非同期音声を扱う場合はチャンネルの割り当てに制限があります。
