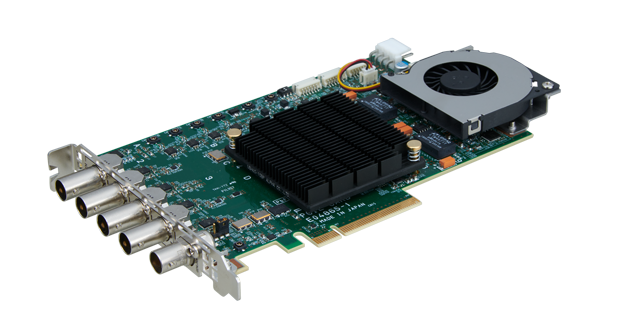

キャラクタージェネレーター用プラットフォーム。Video/Key処理可能なマルチレイヤーミキサー搭載により、動画像へのスーパーインポーズ、3Dテロップの合成が可能。オプションにより12G-SDI 1系統の4Kテロップ送出にも対応。
主な特長
- 高速・大容量転送を実現するPCI Express 3.0 x 8バス対応。PCI Express規格のハーフサイズ、フルハイト対応
- HD-SDI(1080/59.94i)に対応
- PGM V/K、PREV V/K出力に対応
- フルサイズのKey付き静止画キャプチャが可能
- AVC-IntraフォーマットのMXFファイルに対応*
- MXFファイルの記録メディアにSSDを採用。安定した映像再生、収録が可能*
- テロップとMXFファイルによる動画素材の合成出力が可能*
- 効果音とMXFファイルによる音声素材の合成出力が可能*
* VWS-2MOVMXF-SO(動画オプション)実装時
入出力数
| 構成 | 入力 | 出力 |
|---|---|---|
| MBP-3WS | HD 最大1入力 | HD 最大3出力 |
| MBP-3WS + MBP-3SDIEX(SDI出力拡張オプション) | HD 最大4入力 | HD 最大8出力 |
| MBP-3WS + MBP-3SDI4K(4Kオプション) | HD 最大1入力/4K 最大1入力 | HD 最大3出力/4K 最大3出力 |
| MBP-3WS + MBP-3SDIEX(SDI出力拡張オプション) + MBP-3SDI4K(4Kオプション) | HD最大4入力/4K 最大1入力 | HD 最大8出力/4K 最大3出力 |
オプション
動画オプション VWS-2MOVMXF-SO
- AVC-Intra形式のV/K素材の取り込み・送出に対応
- AVC-Intra形式に対応するコーデック(V/K用各1系統)と、素材記録用のSSD容量240GB(V/K用各1台)で構成
- VWS-2MOVMXF-SOから出力されるV/K素材とグラフィックカードで生成されるテロップ素材は内蔵ミキサーにより合成され、V/K出力可能
* 動画オプションは、HD 1080/59.94iのみの対応
SDI出力拡張オプション MBP-3SDIEX
- HD-SDI(1080/59.94i) 4出力、AES 1出力を増設
4Kオプション MBP-3SDI4K
- 4K(2160/59.94p、Single Link 12G-SDI)に対応
- PGM V/K、PREV V 出力(MBP-3WS のSDI 入出力のみ対応)
- フルサイズのV 静止画キャプチャー
シリアル制御オプション MBP-3SIO
- RS-422 シリアルインターフェース(2 ポート)を増設
