ビデオプラットフォーム

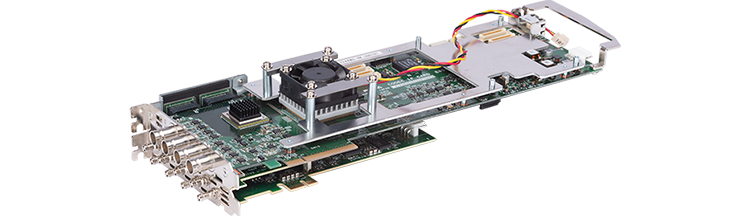

MBP-2144WS/2244WS

朋栄のビデオプラットフォームは
キャラクタージェネレーター、バーチャルスタジオ、
RCGなど、用途にあわせて入出力数や特長を加えた
各種モデルをラインアップ。

MBP-2144WSシリーズは、キャラクタージェネレーター用プラットフォームです。Video/Key処理可能なマルチレイヤーミキサーが搭載されており、動画像へのスーパーインポーズ、3Dテロップの合成が可能です。

MBP-2244WSは、バーチャルプロセッサー用プラットフォームです。バーチャルスタジオ・RCGシステムを実現するハードウエアとして、ビデオウォールV1/K1、V2/K2、V1/V2/V3/V4の4入力(K2はカメラ入力に切り替えも可能)、個別に信号選択可能な4系統の出力を搭載しています。また、カメラ映像のディレイライン、2つの独立したビデオミキサー(4レイヤー)をオンボードで搭載しており、ビデオウォール、3D CGのリアルタイム生成を1台のPCで実現します。

キャラクタージェネレーター向けプラットフォーム

MBP-2144WS / MBP-2144WS-E 主な特長

  • 高速・大容量転送を実現するPCI Express 2.0 x 8バス対応
  • HD 1080/59.94iフォーマットに対応
  • PGM V/K、PREV V/K出力に対応
  • フルサイズのKey付き静止画キャプチャが可能
  • AVC-IntraフォーマットのMXFファイルに対応*1
  • MXFファイルの記録メディアにSSDを採用。安定した映像再生、収録が可能*1
  • テロップとMXFファイルによる動画素材の合成出力が可能*1
  • 効果音とMXFファイルによる音声素材の合成出力が可能*1
  • 1:VWS-2MOVMXF(動画オプション)実装時

動画オプション:VWS-2MOVMXF

MBP-2144WSシリーズに動画オプション「VWS-2MOVMXF」を実装することにより、AVC-Intra形式のV/K素材の取り込み・送出が可能です。VWS-2MOVMXFは、AVC-Intra形式に対応するコーデック(V/K用各1系統)と、素材記録用のSSD:容量240GB (V/K用各1台) で構成されます。動画オプションは、HD 1080/59.94iのみの対応となります。 VWS-2MOVMXFから出力されるV/K素材とグラフィックカードで生成されるテロップ素材は内蔵ミキサーにより合成され、V/K出力できます。

MBP-2144WS-4K 主な特長

  • 高速・大容量転送を実現するPCI Express 2.0 x 8バス対応
  • HD 1080/59.94i、4K 2160/59.94pフォーマットに対応
  • HDフォーマット時は、PGM V/K、PREV V/K出力に対応、4Kフォーマット時は、PGM V/K、PREV V出力に対応
  • フルサイズの静止画キャプチャが可能(HDフォーマット時:V/K、4Kフォーマット時:Vのみ)

MBP-2144WS-12G 主な特長

12G-SDIにて1系統の4Kテロップ送出に対応したビデオカード。

  • 4K/HDの切り替え可能
  • PREV V出力も12G-SDIに対応

MBP-2144WSシリーズ
(キャラクタージェネレーター向けプラットフォーム)
ラインアップ

モデル名 SDI入力 SDI出力
MBP-2144WS 最大2入力 最大4出力
MBP-2144WS-E 最大2入力 最大7出力
MBP-2144WS-4K 最大4入力 (4K: 1入力) 最大12出力 (4K: 3出力)
MBP-2144WS-12G 最大4入力 (4K: 2入力) 最大8出力 (4K: 4出力)

バーチャル・RCG向けプラットフォーム

MBP-2244WS 主な特長

  • HD 1080/59.94i、1080/50i フォーマットに対応
  • ビデオウォール入力対応。SDI入力端子を4系統搭載し、V1/K1/V2/K2の2系統モード、またはV1/V2/V3/V4 の
    4 系統モードに切り替え可能
  • カメラ入力に対応*2 。最大7 フレーム分のディレイラインを搭載
  • 2 系統4レイヤーのビデオミキサーを搭載し、カメラ入力と組み合わせて単体でのRCG運用に対応
  • フリーアサインのSDI出力端子を4系統搭載し、合成出力だけではなく、V/K出力による外部合成や、プログラム出力に
    影響を与えることなくモニター出力の切り換えが可能
  • コントロールソフトウェアMBP-22GUILEから各種設定が可能
  • 2 カメラ入力は、ビデオウォールのK2入力と切り替えで対応可能

MBP-2244WS-4K 主な特長

  • HD 1080/59.94i、1080/50i、4K 2160/59.94p、2160/50p フォーマットに対応。4Kフォーマット時はHDR対応
  • HD フォーマット時は、MBP-2244WS と同等の動作が可能
  • 4K フォーマット時は、3G-SDI(Level-A)を4本使用したSQD(Square Division) または2SI(2 Sample Interleave)の
    入出力に対応
  • ビデオウォール入力対応。HDフォーマット時はMBP-2244WSと同様のV1/K1/V2/K2モード、
    またはV1/V2/V3/V4モードに切り替え可能。4Kフォーマット時はV/Kモード、またはV1/V2モード*3 に切り替え可能
  • 4Kカメラ入力に対応*4。最大7 フレーム分のディレイラインを搭載
  • ビデオミキサー搭載。HDフォーマット時は2系統4レイヤー、4K時は1系統2レイヤー。4Kフォーマット時もカメラ入力と組み合わせて単体でのRCG運用に対応
  • 3 4K V1/V2モード時はHDR非対応
  • 4 4Kカメラ入力とビデオウォール入力は切り替えで対応のため、4Kカメラ入力使用時はビデオウォール使用不可

MBP-2244WS-12G  主な特長

  • HD 1080/59.94i、4K 2160/59.94pフォーマットに対応。4Kフォーマット時はHDR対応
  • 12G-SDI入出力に対応した上で、HDモード時はMBP-2244WSと同等、4Kモード時はMBP-2244WS-4Kと同等の動作が可能 (4Kフォーマット時に3G-SDIを4本使用するモードにも切り替え可能)

MBP-2244WSシリーズ
(バーチャルスタジオ・RCG向けプラットフォーム)
ラインアップ

モデル名 SDI入力 SDI出力
MBP-2244WS 最大4入力 最大4出力
MBP-2244WS-4K 最大4入力 (4K: 2入力) 最大8出力 (4K: 2出力)
MBP-2244WS-12G 最大4入力 (4K 12G: 2入力) 最大8出力 (4K 12G: 4出力)
