販売終了品

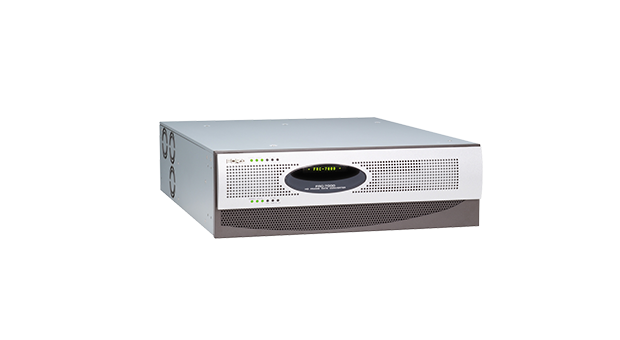

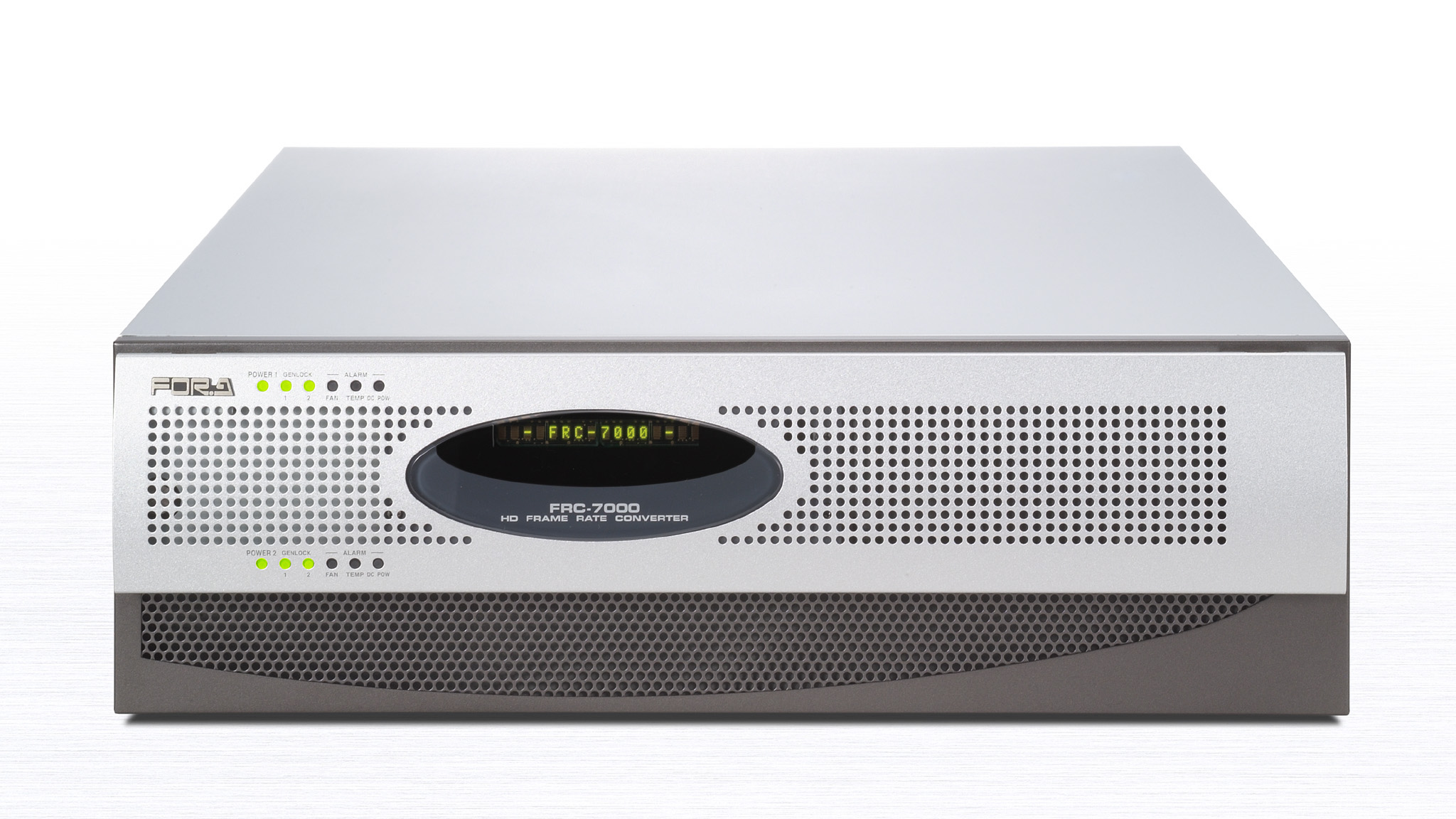

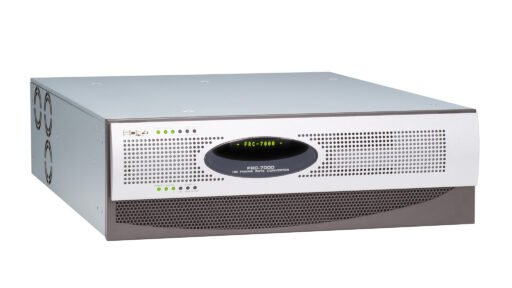

HDフレームレートコンバータ

FRC-7000

朋栄の映像処理技術の粋を集めたHDフレームレートコンバータ。
動きベクトルを用いた動き補正処理による高画質変換を実現。さらに、シーンの変わり目を自動検出し、適切な変換を行うことが可能なシーンカット検出機能を装備。

動き補正処理によるフレームレート変換

単純なフレームレート変換を行うリニア変換器の場合、動きのある物体に対する適切な変換が難しいことが課題でした。朋栄のFRC-7000は、長年培った画像処理技術により、動きベクトルを用いた動き補正処理を実現。物体の動きベクトル量を検出し、前後のフレームにおける物体のベクトル変化量から内挿するフレームの物体の動きを生成することで、ジャダー（動きのがくつき）の少ないフレームレート変換を実現しました。

シーンカット検出機能

フレームレート変換の際にもうひとつ問題となるのがシーンの変わり目の処理でした。前後のフレームから内挿するフレームを生成する性質上、シーンの変わり目は前後のシーンを合成したような映像となってしまい、適正な画像が得られません。FRC-7000は、シーンカット検出機能を搭載。シーンの変わり目を自動的に検出し、前後のフレームで相関のないカットでは動き補正処理を行わずに、フレームレート変換を行います。

テキスト領域自動検出／手動設定機能

映像内のロールテロップを自動検出し、文字としての表現を崩さずに最適な変換が可能です。また、静止テロップ （日付／時刻／番組タイトル／ロゴマーク等）は手動設定で領域指定することにより、その部分のみ動き補正処理を行わずに処理することが可能です。

AES/EBUデジタルオーディオ対応

オプションの FRC-70DAまたはFRC-70DA16を搭載することにより、非同期/同期デジタルオーディオ信号の入力が可能です。サンプルレート変換・個別遅延調整機能、リマップ機能と組み合わせて、柔軟なオーディオシステムの構築が可能です。

エンベデッドオーディオ対応

映像クロックに同期した48kHz、24bitエンベデッドオーディオ信号8チャンネルに対応。映像処理に合わせたディレイ機能も装備。ビデオ／オーディオ間位相のない変換が可能です。

Dolby E、AC-3 対応

FRC-70DAまたはFRC-70DA16オプションにFRC-70D-DならびにFRC-70DE-Eを追加することで、Dolby E データのデコード／エンコードとAC-3デコードがFRC-7000一台で可能になります。また、FRC-70DA/70DA16には入出力信号に同期したBB出力端子を装備。外部 Dolby E/AC-3 機器へ同期信号を供給することも可能です。これにより、すでにDolby E デコーダ／エンコーダ機器をお持ちの場合でも、レート変換の際に複雑になりがちな Dolby E システムの構築を大幅に簡略化することができます。

ゲンロック

ゲンロックは3値シンクまたはBBの選択が可能。異なる2系統の外部同期信号を入力／選択可能です。

アラーム出力

電源異常、ファン異常、温度異常を示すアラームタリー出力を搭載しています。

テスト信号

信号チェック用カラーバー、ランプ信号、および1kHzエンベデッドオーディオ出力を装備しています。

オプション

FRC-70PSFC：対応フォーマット追加オプション

拡張フォーマットオプションの追加で各種フレームレートの変換にも対応可能。デジタルシネマ分野で多く採用されている1080/24Pフォーマットから放送フォーマットである1080/59.94iへの変換はもちろん、プログレッシブとインターレースの違いを問わず各種フレームレート間での相互変換を実現。

FRC-70DA：各チャンネル対応デジタルオーディオインターフェース

FRC-7000に追加するオーディオ拡張カード。FRC-7000のビデオ信号に対し、非同期/同期デジタルオーディオ信号 (AES/EBU) のマルチプレクス/デマルチプレクスが可能。

  • オーディオチャンネルのリマップ機能・ ステレオ4系統の個別遅延調整機能を装備
  • 入出力SDI信号に同期したBB出力端子を装備。外部へ同期信号を供給することも可能なため、すでにDolby E機器がシステム内に存在する場合にも、従来のフレームレート変換の際は複雑だったDolby Eシステムの構築を大幅に簡略化することが可能。

FRC-70DA16：16チャンネル対応デジタルオーディオインターフェース

FRC-7000に追加するオーディオ拡張カードFRC-70DAの機能拡張版。最大16チャンネルのオーディオ信号に対応。

  • FRC-70DAの機能に加え、以下の機能を追加
  • AES/EBU 8系統 (16ch) 入出力対応

HDCAM-SRなど、多チャンネルオーディオ機器との接続にも対応

  • ステレオ8系統の個別遅延調整機能を装備
  • Dolby 信号を含む入出力の自動アサイン機能、遅延量自動調整機能を装備

FRC-70D-D：Dolby Digital/AC-3/Dolby デコーダ追加オプション

FRC-70DAまたはFRC-70DA16に実装可能なDolby E および AC-3 デコーダカード。入力されたDolby E または AC-3信号をAES/EBUとして出力またはHD-SDI信号にエンベッドすることが可能。

FRC-70DE-E：Dolby E エンコーダ追加オプション

FRC-70DAまたはFRC-70DA16に実装可能なDolby Eエンコーダカード。HD-SDI信号にエンベッドされたオーディオ信号またはAES/EBU入力信号をDolby E信号として出力することが可能。

FRC-70RU：リモートコントロールユニット

FRC-7000のリモートコントロールユニット。

  • FRC-7000の各種パラメータの設定変更が可能
  • FRC-7000の1〜4までのイベント保存およびイベント呼び出し
  • 1台のリモートコントロールユニットで接続したFRC-7000を最大4台までコントロール可能

FRC-70WEB：リモートコントロールソフトウェア

FRC-7000の制御ソフトウェア。PCのインターネットブラウザ上からFRC-7000のリモート制御とステータス監視が可能。

  • PCとFRC-7000は専用の変換ボックスを介して接続
  • FRC-7000の各種パラメータの設定変更が可能
  • FRC-7000の1〜4までのイベント保存と呼び出しのコントロール
  • インストール不要：リモート制御、ステータス監視にはインターネットブラウザを利用するため、特別なソフトのインストールは必要ありません。
