新製品

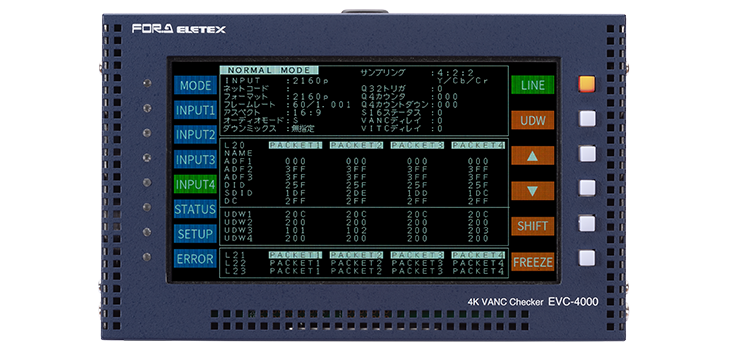

4K VANCチェッカー

EVC-4000

垂直アンシラリデータパケットの重畳確認装置

SDI 信号に垂直アンシラリデータパケットを重畳して出力するテスト信号発生部と、SDI 信号に重畳されたアンシラリデータパケットを確認し、状態表示を行う信号チェック部で構成。 12G*1/Quad Link 3G/HD-SDI 入出力に対応するシステムや製品の補助データパケット対応確認に最適。*1 オプション

主な特長

入力信号、又は内蔵テスト信号に垂直アンシラリデータパケットを重畳し出力

4K・HDフォーマットをサポート

対応ビデオフォーマット: 3840x2160/59.94p、1920x2160/59.94p、1920x2160/59.94i

ARIB TR-B23/TR-B42 に対応

  • 放送局間制御信号 (ARIB STD-B39)
  • デジタル字幕データ (ARIB STD-B37)
  • データ放送トリガ信号 (ARIB STD-B35)
  • ユーザデータ1/2 (ARIB TR-B23)

ARIB TR-B22に対応

  • 素材伝送補助データ (機器ID+監視情報)
  • 素材伝送補助データ (汎用情報)

放送局間制御信号の発局コードに任意の英数字と
仮名文字を8の文字設定が可能

垂直アンシラリデータパケット表示機能

垂直アンシラリデータパケットの有無や詳細データ値の確認の他、垂直アンシラリデータパケットと映像信号のずれを検出し測定する事が可能

自動テスト機能

本装置信号出力と組合せ、垂直アンシラリデータパケット通過の自動テストが可能
