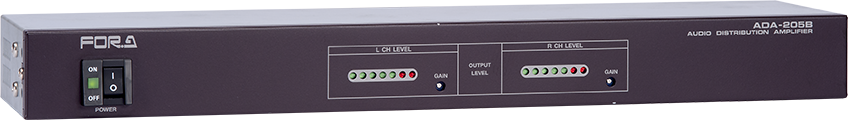

アナログオーディオ分配器

ADA-205B

希望小売価格:150,000円(税別)

ステレオオーディオ5分配
またはモノラルオーディオ10分配可能な
高性能バランス型オーディオ分配器。

主な特長

  • バランス型オーディオをモノラル10分配、またはステレオ5分配
  • 前面パネルのボリュームからゲイン調整が可能
  • 前面パネルのレベルインジゲータにより、レベルの監視や確認が容易

主な仕様

  ADA-205A ADA-205B
オーディオ入力 0 dB*1バランス600Ωまたは10kΩ (スイッチ切換式)
ステレオL/R各1入力またはモノラル1入力 (スイッチ切替式)
XLR 3ピンオス
オーディオ出力 0 dB*1±0.5dB以内バランス600Ω
ステレオL/R各5出力またはモノラル10出力 (スイッチ切替式)
XLR 3ピンメス
最大入出力レベル +18dB
ゲイン可変幅 約±8dB以上 (入力信号に対し)
周波数特性 20Hz~20kHz ±0.5dB以内 (1kHz 0db基準)
歪率 0.02%以下 (1kHz 0dB入力時)
S/N比 75dB以上 (1kHz 0dB入力時)
使用温度 0℃~40℃
使用湿度 30%~90% (結露ないこと)
電源電圧 AC 100V~117V ±10% 50/60 Hzまたは
AC 220V~240V ±10% 50/60 Hz*2
AC 100V~120V ±10% 50/60 Hz
AC 220V~240V ±10% 50/60 Hz
消費電流 AC 100V時: 12 VA (10 W)
AC 220V時: 11 VA (9 W)
AC 100V~120V時: 15 VA (8W)
AC 220V~240V時: 18 VA (8W)
外形寸法 430 (W) x 44 (H) x 105 (D) mm
質量 2 kg

*1 0dBm=0.775V(rms)
*2 ご購入後に100 V仕様/200 V仕様の変更が必要になった場合は、弊社代理店へお問い合わせ下さい。弊社工場での部品交換が必要になります。
