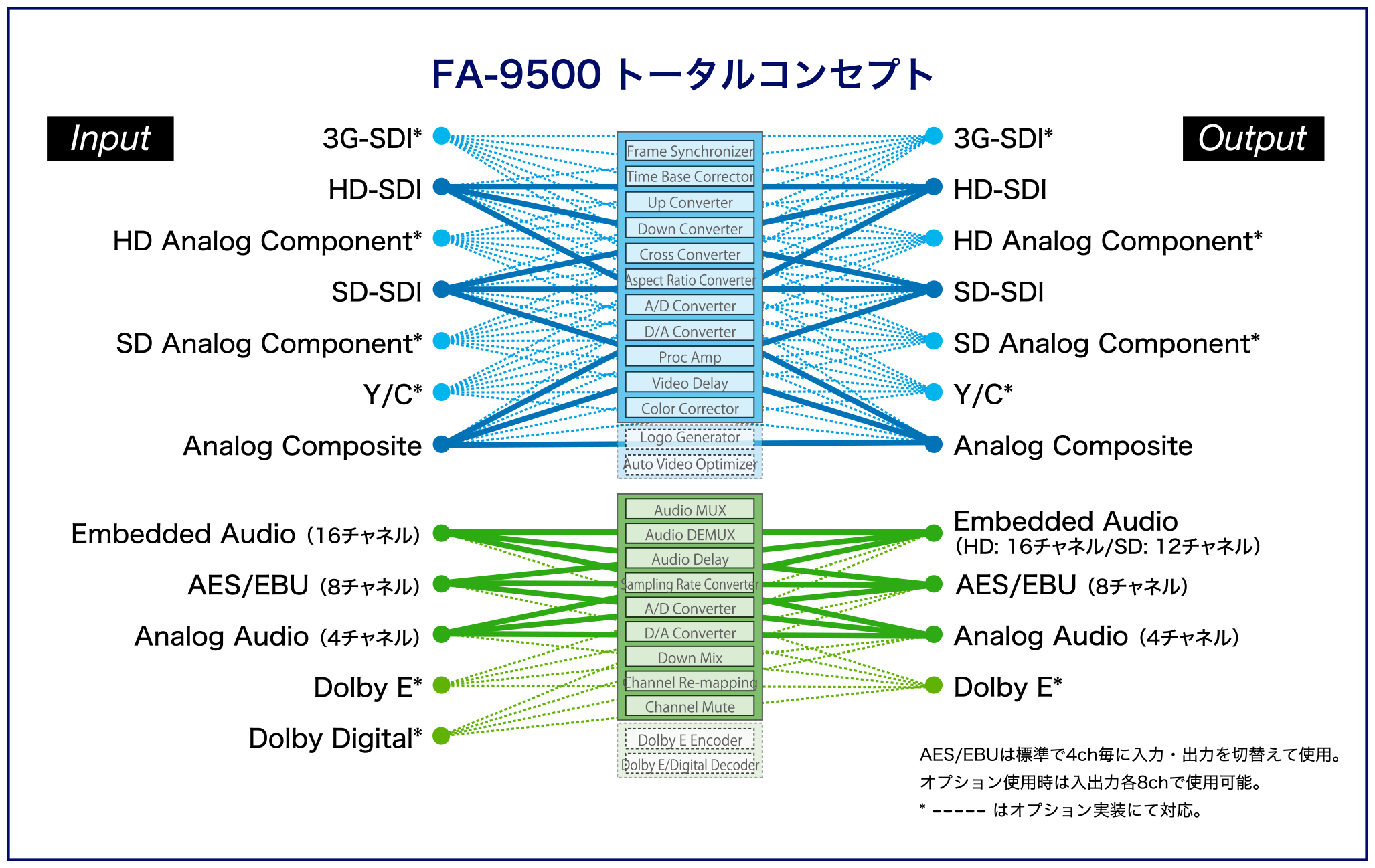

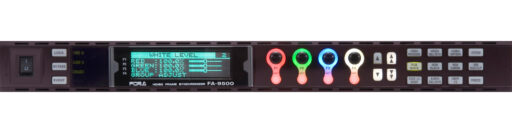

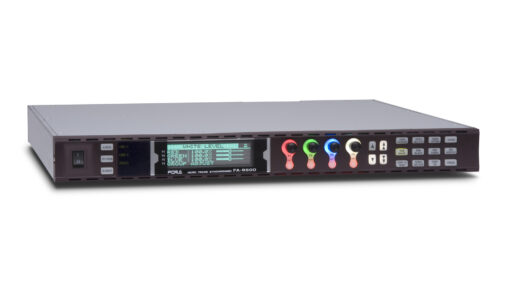

HD/SD-SDIおよびアナログコンポジット入出力に対応し、フレームシンクロナイザとしての機能はもちろん、アップ/ダウン/クロス/アスペクトコンバータやカラーコレクタを標準搭載、各種ビデオ/オーディオ信号の変換が可能です。また、3G-SDI入出力、アナログコンポーネント入出力、セカンドコンバータ (ダウン/クロス/アスペクト変換)、オートビデオオプティマイザ、フレームレートコンバータ、ロゴジェネレータ、Dolby Eエンコーダ/デコーダなど数多くのオプション追加機能を用意。多彩なオプションを組み合わせることで、回線、中継、報道、制作、編集、送出など、映像制作現場のすべてに対し最適な機能を1台で提供します。
| ■ 主な仕様 |
|
| ●ビデオフォーマット |
1080/59.94i, 1080/50i, 1080/24PsF, 1080/23.98PsF, 720/59.94p, 720/50p,
525/60 (NTSC), 625/50 (PAL) |
●ビデオフォーマット
(オプション) |
1080/60p, 1080/59.94p, 1080/50p (Level-A)
1080/60i, 1080/30p, 1080/30PsF, 1080/29.97p, 1080/29.97PsF,
1080/25p, 1080/25PsF, 1080/24p, 1080/23.98p, 720/60p |
| ●ビデオ入力 |
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps 75Ω BNC x 2 |
| アナログコンポジット: 1.0V(p-p) 75Ω BNC x 1 |
●ビデオ入力
(オプション) |
3G-SDI: 3Gbps (端子はHD/SD-SDIと共通)
HDアナログコンポーネント
SDアナログコンポーネント |
| ●ビデオ出力 |
HD-SDI: 1.5Gbps または SD-SDI: 270Mbps 75Ω BNC x 4 (2系統) |
| アナログコンポジット: 1.0V(p-p) 75Ω BNC x 2 (1系統) |
●ビデオ出力
(オプション) |
3G-SDI: 3Gbps (端子はHD/SD-SDIと共通)
HDアナログコンポーネント
SDアナログコンポーネント |
| ●ビデオ入出力処理 |
3入力 (標準) または 4入力 (オプション実装時)
→1系統処理 (手動または自動切換え)→2系統 x 2出力 |
| ●信号処理方式 |
4:2:2 デジタルコンポーネント |
| ●量子化 |
3G/HD/SD-SDI: 10-bit
アナログコンポジット: 12-bit |
| ●サンプリング周波数 |
3G-SDI (オプション): Y: 148.5MHz C: 74.25MHz
HD-SDI: Y: 74.25MHz C: 37MHz
SD-SDI: Y: 13.5MHz C: 6.75MHz |
●周波数特性
(コンポジット入出力時)
|
NTSC: 100kHz〜4.2MHz: ±0.5dB以内、
4.2MHz〜5.0MHz: ±1.0dB以内、5.0MHz以降: 下降特性 |
PAL: 100kHz〜4.2MHz: ±0.5dB以内、
4.2MHz〜5.5MHz: ±1.0dB以内、5.5MHz以降: 下降特性 |
| ●DG・DP |
1%・1° (コンポジット入出力時) |
| ●S/N比 |
60dB以上 (量子化ノイズなし、コンポジット入出力時) |
●Kファクタ
（2Tパルス） |
1%（コンポジット入出力時） |
| ●コムフィルタ |
2D または 3D コムフィルタ (メニューにて切替、コンポジット入力時) |
| ●ゲンロック入力 |
BB: NTSC 0.429V(p-p)/PAL 0.45V(p-p) または 3値シンク: 0.6V(p-p) 75Ω または ループスルー
BNC x 1 (終端時は75Ω終端プラグが必要) |
| ●同期 |
Frameモード、Lineモード、AVDLモード、Inputモード |
| ●システム位相調整 |
◆Frameモード
水平: -1/2H 〜 +1/2H
垂直: -1/2 frame 〜 +1/2 frame
遅延: 最大: 1 frame +1H / 最小: 1H |
◆Lineモード
水平: -1/2H 〜 +1/2H
垂直: -1/2 frame 〜 +1/2 frame
遅延: 最大: 1H +1/2H / 最小: 1H +2H |
◆AVDLモード
水平: -1/2H 〜 +1/2H
垂直: -1/2 frame 〜 +1/2 frame
遅延: HD 最大: 5H +1/2H / 最小: 1/2H、
SD 最大: 1H +1/2 H / 最小: 1/2H |
◆Inputモード
水平: -1/2H 〜 +1/2H
垂直: -1/2 frame 〜 +1/2 frame
遅延: 最大: 1 frame / 最小: +520clk |
| ●ビデオ遅延調整 |
最大8 frames（Frame/Inputモード時） |
| ●ビデオ機能 |
アップコンバータ、ダウンコンバータ、クロスコンバータ、アスペクトコンバータ、プロセスアンプ、カラーコレクタ |
| ●プロセスアンプ |
ビデオレベル: 0.0% 〜 200.0％ |
| クロマレベル: 0.0% 〜 200.0％ |
| ブラックレベル: -20.0% 〜 100.0％ |
| クロマフェーズ: -179.8°〜 +180° |
| ●ビデオクリップ |
YPBPRモード |
| GBRモード |
| Compositeモード |
| ●カラーコレクション |
バランスモード |
| ディファレンシャルモード |
| セピアモード |
| ●オーディオ入力 |
|
エンベデッド |
3G/HD時: 16チャネル (Group 1〜4) 48kHz 16-bit〜24-bit 同期/非同期
SD時: 16チャネル (Group 1〜4) 48kHz 16-bit〜24-bit 同期のみ |
AES/EBU |
1.0V(p-p) 不平衡 75Ω BNC x 4 (AES/EBU出力と兼用)
最大ステレオ4系統 32/44.1/48kHz 16-bit〜24-bit |
アナログ |
4チャネル (ステレオ2系統) 平衡 または 不平衡
D-sub 25ピン (メス) x 1 (アナログオーディオ入出力用)
600Ω/ハイインピーダンス 48kHz 24-bit |
| ●オーディオ出力 |
|
エンベデッド |
3G/HD時: 16チャネル (Group 1〜4) 48kHz 16/20/24-bit 同期/非同期
SD時: 12チャネル (Group 1〜3) 48kHz 16/20/24-bit 同期のみ |
AES/EBU |
1.0V(p-p) 不平衡 75Ω BNC x 4 (AES/EBU入力と兼用)
最大ステレオ4系統 48kHz 16/20/24-bit |
アナログ |
4チャネル (ステレオ2系統) 平衡 または 不平衡
D-sub 25ピン (メス) x 1 (アナログオーディオ入出力用)
100Ω以下 48kHz 24-bit |
| ●オーディオ遅延調整 |
2ms〜1,000ms (1ms 単位で設定可能) |
| ●オーディオ処理 |
SRC (サンプルレートコンバータ)、ゲインコントロール、ダウンミックス、 リマップ、ミュート (チャネル毎に調整可能) |
| ●インターフェース |
◆Ethernet: 10BASE-T/100BASE-TX 1000BASE-T RJ-45 x 2 |
◆REMOTE (GPI): D-sub 9ピン (オス) x 1
7系統 (IN/OUT) TTL負論理レベル または メイク接点 |
| ●FA-95D-D/FA-95DE-E |
(オプション) |
| オーディオ入力 |
AES/EBU: 1.0V(p-p) 不平衡 75Ω BNC x 1 48kHz 16〜24-bit |
| オーディオ出力 |
AES/EBU: 1.0V(p-p) 不平衡 75Ω BNC x 1 48kHz 16/20/24-bit |
| リファレンス入力 |
BB: NTSC 0.429V(p-p)/PAL 0.45V(p-p) または 3値シンク: 0.6V(p-p) 75Ω BNC x 1 (75Ω内部終端) |
| ●使用温度・使用湿度 |
0℃〜40℃・30%〜90% (結露のないこと) |
| ●電源電圧 |
AC 100V〜240V ±10% 50/60Hz |
| ●消費電力 |
FA-9500: 50VA (47W) (AC 100V〜120V供給時)、
64VA (52W ) (AC 220V〜240V供給時) |
| FA-95PS実装時: 60VA (55W) (AC 100V〜120V供給時)、73VA (56W ) (AC 220V〜240V供給時) |
| ●外形寸法・質量 |
430 (W) x 350 (D) x 44 (H) mm・3.0kg (オプション未実装時) |
| ●標準付属品 |
取扱説明書、電源ケーブル、ラック取付け金具 |
| ●オプション |
◇FA-95-3G: 3G-SDI (Level-A) 入出力拡張
◇FA-95AVO: オートビデオオプティマイザ (自動ビデオ最適化機能)
◇FA-95SCNV: セカンドコンバータ機能 (ダウン/アスペクト/クロスコンバータ)
◇FA-95PS: リダンダント電源ユニット
◇FA-95DACBL: デジタルオーディオ拡張ケーブル ◇FA-95CO: チェンジオーバ機能
◇FA-95RU: リモートコントロールユニット
◇FA-95D-D: Dolby E / Dolby Digital デコーダ機能
◇FA-95DE-E: Dolby E エンコーダ機能 |
| ●開発予定オプション |
◇HD/SDアナログコンポーネント入出力
◇FRC (フレームレート変換) 機能 (フォーマット拡張を含む)
◇ロゴジェネレータ機能 |
Dolbyはドルビーラボラトリーズの登録商標です。
