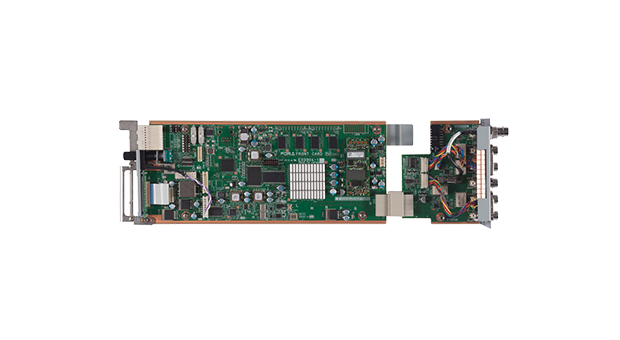

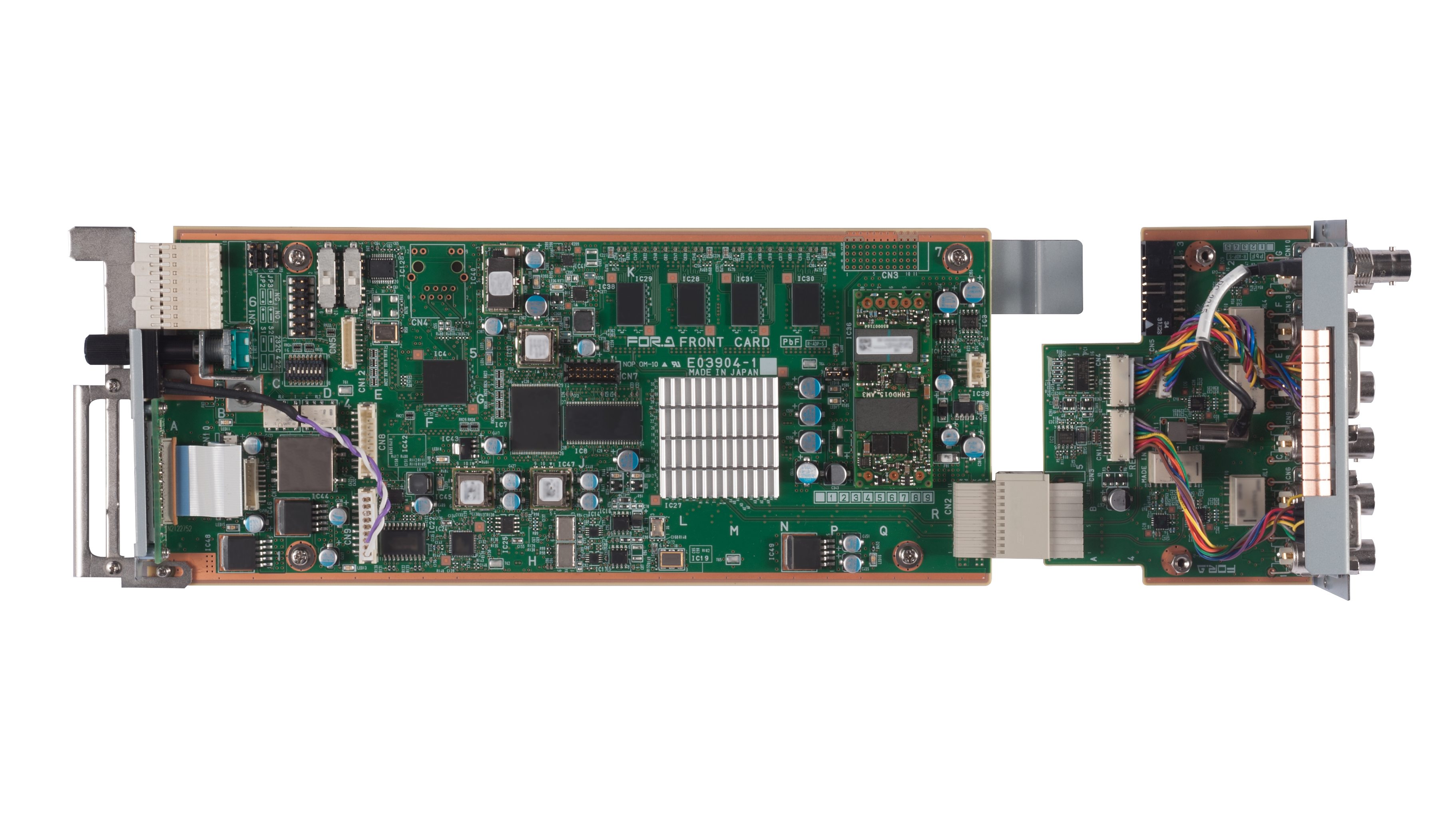

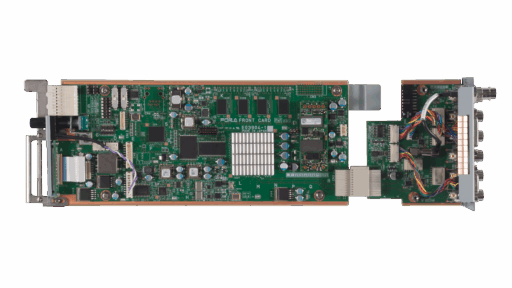

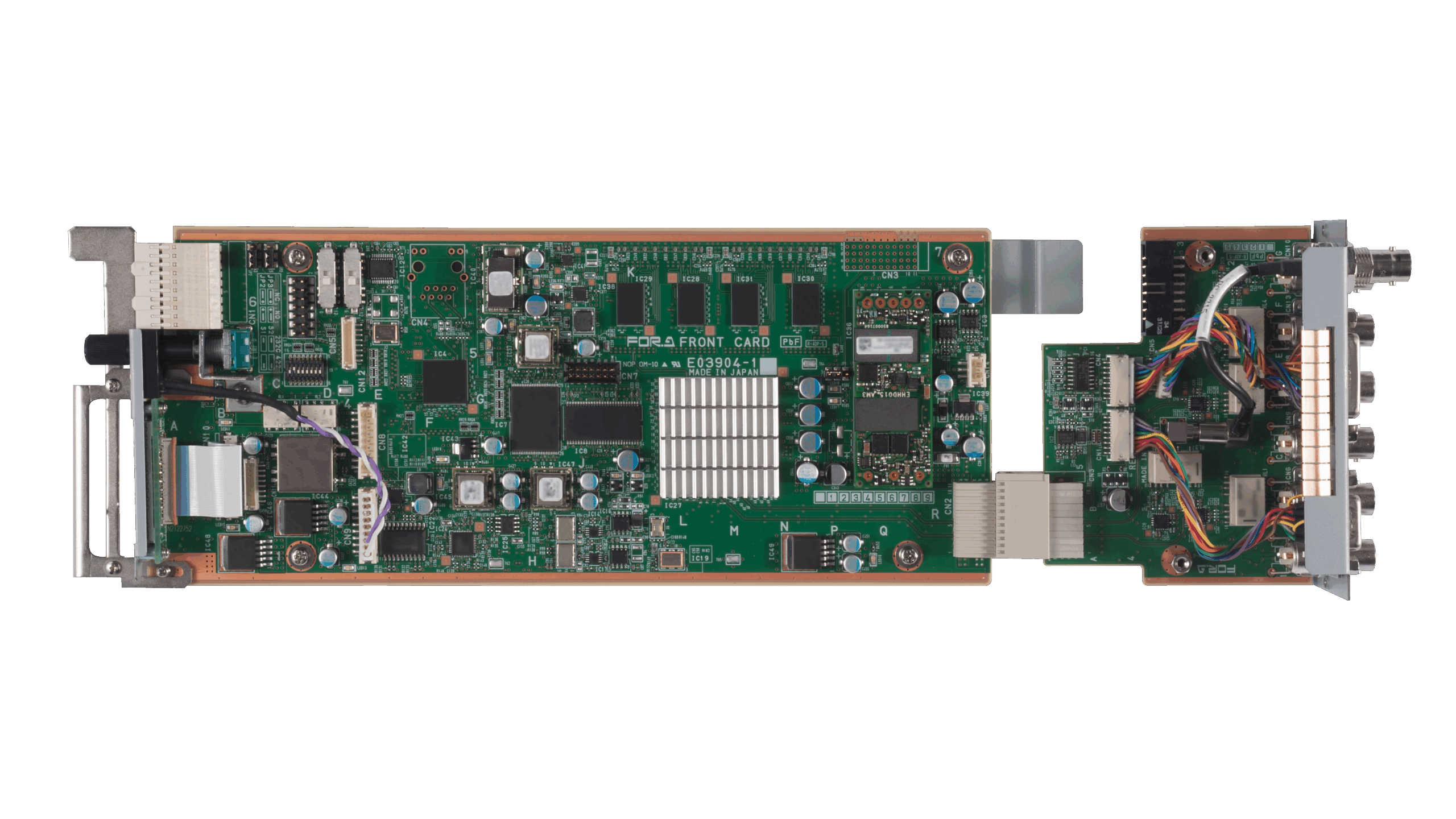

UFMフレームに実装可能なモジュール形式のダウンストリームキーヤ (DSK)。
ダウンストリームモードとカスケードモードの2モードを選択可能。
キーに縁取を行うエッジ機能も標準搭載。
主な特長
- 映像入力信号は、HD(1080/59.94i)とSD(525/60)の両方式に対応
- 2つの動作モード
– DSKモード：ライン入力にタイトルをスーパーインポーズしてPGM、PREVに出力
– カスケードモード：複数のタイトル入力を合成してFILLとKEYを出力
(設定によりPGM、PREV出力又はFILL、KEY出力切替が可能) - 非同期入力対応
- エッジ機能を標準搭載、幅およびポジションの調整が可能
- ボックスマスク機能を搭載
- ゲンロック入力は、3値シンク又は、B.Bの選択が可能
- ANCデータ通過機能
- LINE入力信号のエマージェンシースルー出力が可能、DSKモード時はLINE、カスケードモード時はFILL、KEYともにスルー出力
- GPI、RS-422によるシリアル制御が可能
- REMOTE制御を使用して外部からのスーパーON/OFF制御が可能。専用リモコンDSK-RUを2台接続可能(オプション)
