受注生産(製造には限りがあります。お問合せください。)

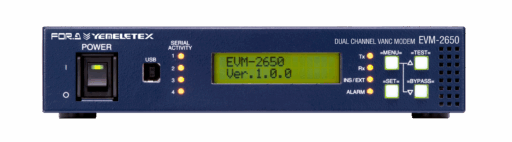

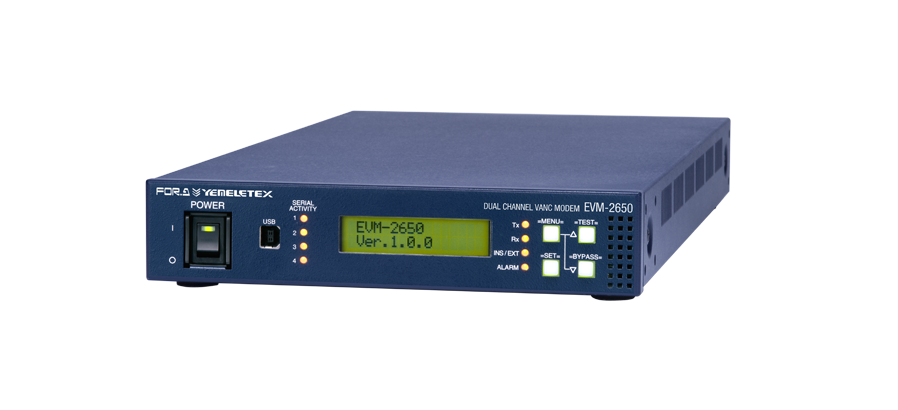

デュアルチャネルVANCモデム

EVM-2650

2系統入力でVANCデータを重畳。

VANCモデム運用例

  • バーチャルシステムの雲台・レンズセンサのデータを映像と共に伝送
  • 中継において番組に関連する資料などを映像に重畳させて伝送
  • 専用アプリケーションと組み合わせたファイル伝送

特長

ANC MODEM Tx機能

BTA S-005BおよびSTD-B6で規定されたSDIデータ補助領域に、シリアルポートから受信したデータをARIB TR-B22またはTR-B23で定義された補助データパケットとして重畳。HD/SD-SDI 2系統に対応します。

ANC MODEM Rx機能

SDI入力の補助データパケットから取り出したデータはシリアルポートから出力。データ転送で使用した補助データパケットをダミーパケットに置き換えた後、SDI出力。HD/SD-SDI 2系統に対応します。

Tx/Rx切り替え

本体操作によりTx(送信装置)/Rx(受信装置)を切り替えて使用可能です。

重畳パケット選択機能

重畳する補助データパケットのDID/S-DID値、パケット重畳ライン、およびパケット位置は自由に設定可能です。

入出力シリアルポート1系統で2回線まで対応

2系統のSDIはそれぞれ最大2回線のシリアルデータを同時に伝送可能です。

マルチブロック機能

1回線分を複数ブロックとしてパケット化することで高速ボーレートに対応します。

通過パケット確認

テストモードで通過パケットの確認ができるため、VTRや伝送路などで使用可能なパケット位置を確認できます。

HD/SD対応

HD-SDI(1080-59.94i/60i/50i/23.98PsF/24PsF/23.98p/24p)およびSD-SDI(480-59.94i)に対応します。

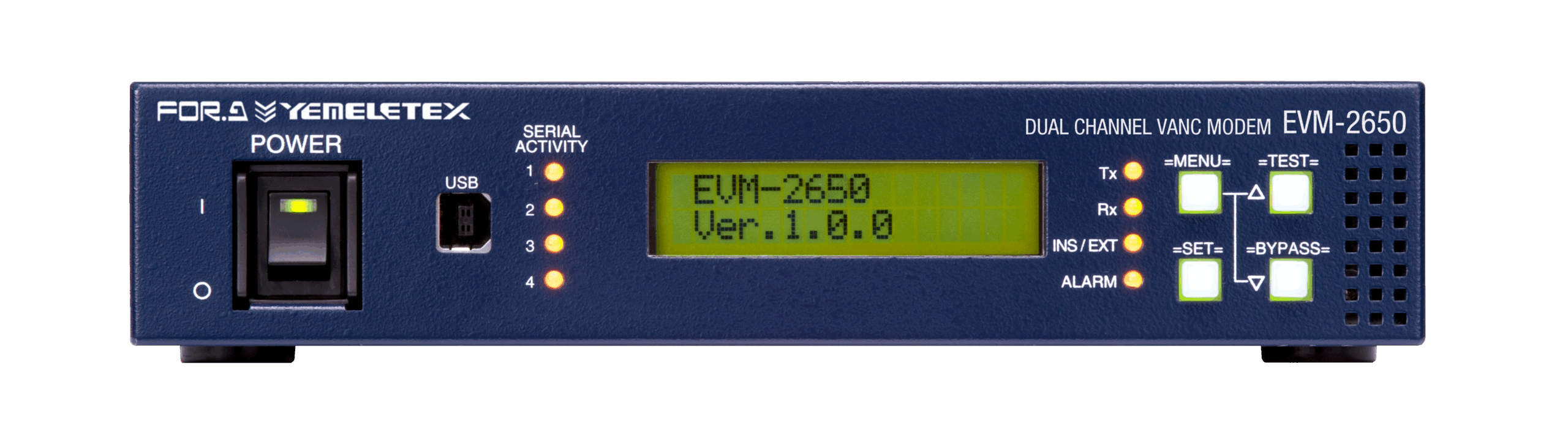

ステータスLED

SDI入力やシリアルポート送受信データの状態を前面LEDで確認できます。

送受信状態表示ディスプレイ

送受信を行うパケットやラインの状態を表示します。また、メニューモードでは設定内容の表示や変更が可能です。

SDI信号パススルー機能

電源断時は、SDI出力のうち1系統にSDI入力信号をそのまま出力します。

従来モデルとの互換性

EVM-2530T/2530R、EVM-2600と組み合わせてデータ転送が可能です。

災害時データ転送

災害発生時、FAXなど他の通信手段が使用できなくなった場合、ドキュメントファイルなどを映像回線経由で伝送。代替通信手段として活用できます。
